104年 - 104年身障特考四等機械力學概要#43057

科目：機械力學 | 年份：104年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：機械力學

選擇題 (0)

申論題 (5)

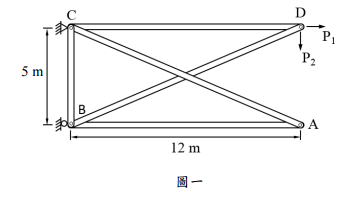

【已刪除】一、一結構之受力如圖一所示，P₁=240 N，P₂=100 N，求各桁架所受之張力或壓力大小為何？（20 分）

【已刪除】二、一個 5 kg 之粒子在光滑之平面沿一方向滑動（接觸面無摩擦力作用），粒子滑動速度 v₁=4 m/s，當此粒子到達離牆壁 10 m 處時發生了爆炸，此時粒子分裂為兩塊並朝不同方向移動如圖二所示，A 塊之重量 m_A=3 kg，B 塊之重量 m_B=2 kg。假如 A 塊在爆炸後 3 秒(s)撞到壁面，且 y_A=7.5 m，試求 A 塊與 B 塊在爆炸後撞到壁面之時間差？（30 分）

⑴ A 點之正向應力？

⑵ B 點之正向應力？

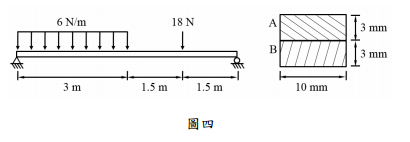

【已刪除】四、一個由兩種材料所構成之複合樑，其受外力負載作用情形如圖四所示，材料 A 之楊氏係數 E_A=196 GPa，材料 B 之楊氏係數 E_B=105 GPa，請計算橫切面之兩種材料中，所受到之最大正向應力分別為多少？（30 分）
