105年 - [無官方正解]105 全國高級中等學校學生技藝競賽考試_工業類:建築#139267

1. 為控制全球氣候變遷及溫室氣體低排放和氣候適應型發展的路徑，由195國於2015年12月12日在2015年聯合國氣候峰會中通過的氣候協議，稱為巴黎協議（法語：Accord de Paris）；且將取代1997年12月京都議定書，冀望能共同遏阻全球暖化趨勢。 (A)O (B)X

2. 依中華民國國家標準（CNS）結構平面圖標注編號3B₄係表示3棟之8號梁。 (A)O (B)X

3. 依中華民國國家標準（CNS）石材之剖面線表示符號為。 (A)O (B)X

4. 依中華民國國家標準（CNS）在建築圖面編號標示，其中「A-1」表示詳圖編號。 (A)O (B)X

5. 依中華民國國家標準（CNS）之建築製圖標準，此為玻璃材料剖面圖符號。 (A)O (B)X

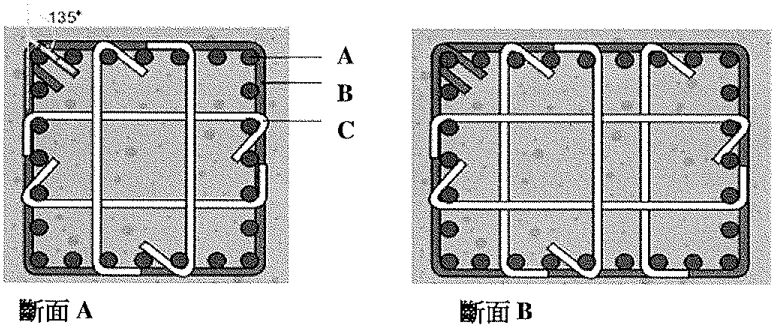

6. 下圖為建築構造柱筋斷面，請問編號「B」為箍筋；編號「C」為繫筋。

(A)O (B)X

7. 下列弱電設備符號，「接地」的符號為。 (A)O (B)X

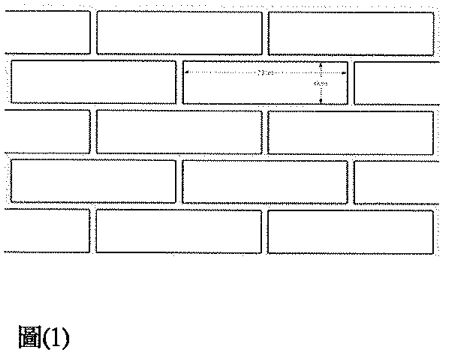

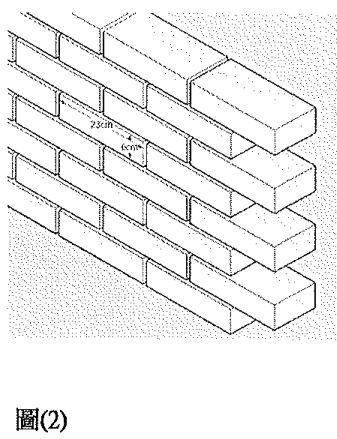

8. 下圖(1)(2)所示，為砌磚方式的「順砌法」。

(A)O (B)X

9. 建築工程上使用鋼筋時，一般以號數「#」稱之，若為#8(8號)竹節鋼筋，其徑數為D25標示。 (A)O (B)X

10. 依中華民國國家標準（CNS）建築製圖標準，使用比例尺1/100製圖，其中，圖面上量得1公尺，其代表實際長度距離為0.1公里。 (A)O (B)X

11. 依建築技術規則規定原則上標準汽車停車位之大小尺寸為2.5公尺×6公尺。 (A)O (B)X

12. 繪製建築平面圖上的比例尺為1：200，圖上面積為50 cm²，其實際建築面積為200 m²。 (A)O (B)X

13. 依左上圖箭頭指向，繪製出前視方向圖為。 (A)O (B)X

14. 依混凝土施工規範，粗骨材最大粒徑不得大於樓板厚度之\(\frac{1}{3}\)。 (A)O (B)X

15. 依據建築技術規則規定鋼筋配筋圖標示之     #3@15 cm     為表示使用3根15公分鋼筋。 (A)O (B)X

16. 如左圖所示，為聯合基礎型式。 (A)O (B)X

17. 一般建築物避雷針之保護角為60°。 (A)O (B)X

18. 滴水線構造的主要作用為放樣過程中為確保水平、垂直的基準線條。 (A)O (B)X

19. 在比例尺為\(\frac{1}{200}\)之圖面上量取20 cm之長度距離，其實際長度為400 m。 (A)O (B)X

20. 木構造建築物的優點為質量輕搬運容易、組裝容易、為熱、電之不良導體且高度較不受限。 (A)O (B)X

21. 依建築技術規則規定在建築物中一般所稱「樓層高度」係指該層樓地板面至直上一層樓地板面之高度謂之。 (A)O (B)X

22. 在一般狀態下，水膠比（水灰比）愈高則混凝土強度愈低。 (A)O (B)X

23. 如左圖所示，此呈H型的對稱物體其立體構圖是由12個平面組成。 (A)O (B)X

24. 依建築技術規則對車道之規定，車道坡度不得超過1：8。 (A)O (B)X

25. 左圖依中華民國國家標準（CNS）規定在建築平面製圖中，代表自動門。 (A)O (B)X

1. 依中華民國國家標準（CNS）之建築製圖標準，有關下列各材料之剖面圖符號，何者表示普通磚？ (A)(B)(C)(D)

2. 依中華民國國家標準（CNS）之水電設備圖說符號，下列何者錯誤？ (A)控制閥(B)蒸氣管(C)逆止閥 (D)手孔

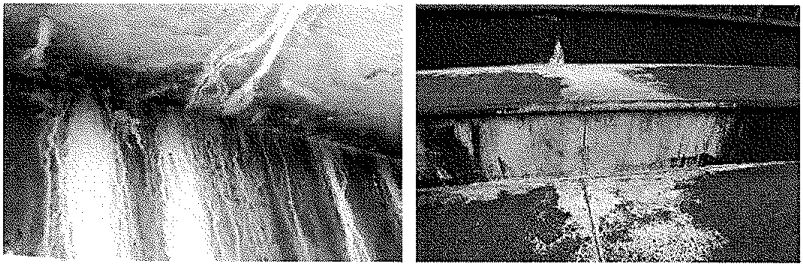

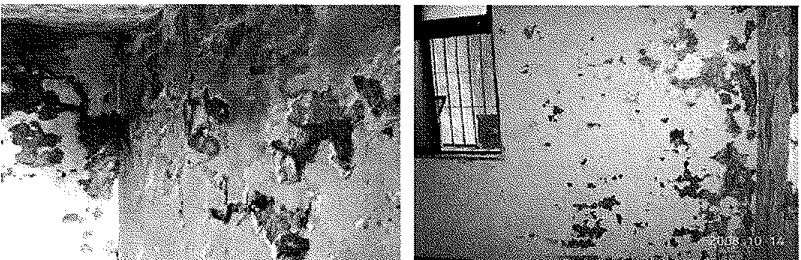

3. 下面圖片中建築物損害及受到外力後破壞情況，水分進入水泥砂漿（或混凝土）内部，在空氣中造成化學物質析出到建築物表面形成白色晶體，試問白色晶體物質的成因稱為？

(A)A (B)B (C)C (D)D

4. 依中華民國國家標準（CNS）之建築製圖標準，可以辨別白色晶體品質有哪些相關指數？ (A)彈性 (B)B (C)色澤品質 (D)D

5. 已知前視圖與側視圖，請選擇正確之俯視圖。 (A)(B)(C)(D)

6. 依中華民國國家標準（CNS）之建築製圖標準，透視製圖的消點全部可以位於何處？ (A)A (B)B (C)C (D)D

7. 如左圖所示，有一平面XYZ截最靠近上方前方一點，請由下列圖形中選出後視最後物體之等角視圖。 (A)(B)(C) (D)

8. 如左圖示，已知上視圖與正視圖，請選出正確之右側視圖。 (A)(B)(C)(D)

9. 如左圖示，下列何者為箭頭方向的前視圖？ (A)(B)(C) (D)

10. 左列為一物件三視圖，請由下列圖形中選擇正確之立體圖？ (A)A (B)B (C)C (D)D

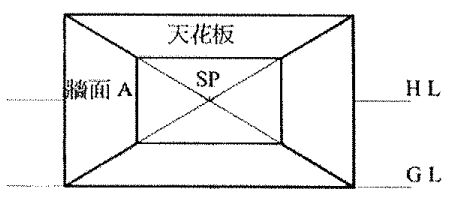

11. 若欲加大下圖牆面A與天花板之可視面積，則在一點透視圖法中，可以利用下列何種調整方法？

(A)降低視平線(HL)並將視點(SP)水平右移 (B)降低視平線(HL)並將視點(SP)水平左移 (C)提升視平線(HL)並將視點(SP)水平右移 (D)提升視平線(HL)並將視點(SP)水平左移

12. 今有一樓層高度H=360 cm，欲設計二折梯，樓梯寬為100 cm，級高R=18 cm，級深T=27 cm，兩段樓梯中間間隔為10 cm，則此樓梯間的最小淨面積為： (A)8.6 m² (B)9.3 m² (C)10.6 m² (D)11.3 m²

13. 臺灣東部盛產大理石，請問大理石屬於何種岩石？ (A)變質岩 (B)沉積岩 (C)火成岩 (D)水成岩

14. 依中華民國國家標準（CNS）之建築製圖標準，在\(\frac{1}{300}\)比例尺之圖面上計算某基地之面積得20 cm²，則該基地之實際面積為： (A)60 m² (B)180 m² (C)300 m² (D)9000 m²

15. 某商業建築大樓其室內辦公空間趨現場丈量尺寸為長100 m，寬80 m，試問其面積約等於多少坪？ (A)2420 (B)2667 (C)26400 (D)24000

16. 由岩漿直接爆發冷卻溫度凝固而成，稱之為： (A)變質岩 (B)沉積岩 (C)火成岩 (D)石灰岩

17. 依中華民國國家標準（CNS）之電氣設備製圖標準，其符號S₃係指： (A)三極開關 (B)三向開關 (C)三切開關 (D)三路開關

18. 依中華民國國家標準（CNS）之電氣設備圖製圖標準，其設備符號下列何者為三連插座？ (A)(B)(C)(D)

19. 一般所稱海砂屋是指混凝土中什麼元素含量超過中華民國國家標準（CNS3090）之預拌混凝土水溶性A離子含量標準值(0.3kg/m³)，即認定為係屬「海砂屋」。其中A離子為何種元素？ (A)鈣、鎂 (B)銨 (C)氯、氬 (D)氨

20. 承(19)題，海砂屋中鋼筋處在混凝土高鹼性（約pH=12.5~13.6）之環境下，容易受侵蝕性氣體（如：H₂O）進入混凝土孔隙中會造成混凝土中性化現象，當中性化到達鋼筋表面時，即易造成鋼筋因產生何種物質儲蝕，將混凝土保護層向外推開產生剝落現象。 (A)CaCO₃ (B)MgO (C)Fe₂O₃ (D)NaCl

21. 依中華民國國家標準（CNS）之消防設備標準圖說，有關火警及消防設備符號，下列何者為自動撒水受信總機？ (A)(B)(C)(D)

22. 依中華民國國家標準（CNS）下列各材料之剖面圖符號，何者表示普通磚？ (A)(B)(C)(D)

23. 下面照片屬於下列何種透視效果？

(A)一點透視圖 (B)二點透視圖 (C)三點透視圖 (D)傾斜透視圖

24. 建築物考量其結構需要或新舊建築物間，為使其接合部能因應建築物本身的膨脹、收縮變化及地震、地盤不均勻沉陷所預留的縫隙，稱為： (A)收縮縫 (B)伸縮縫 (C)施工縫 (D)冷縫

25. 一字型的廚房工作檯面，以烹調之空間行為角度來看，以下四項設備及工作流程的空間配置，何者較為適當？ (A)水槽－瓦斯爐－冰箱－調理臺 (B)瓦斯爐－冰箱－水槽－調理臺 (C)冰箱－水槽－調理臺－瓦斯爐 (D)調理臺－冰箱－水槽－瓦斯爐
