96年 - 96 專技高考_專利師：電子學#49798

科目：電子學 | 年份：96年 | 選擇題數：0 | 申論題數：12

試卷資訊

所屬科目：電子學

選擇題 (0)

申論題 (12)

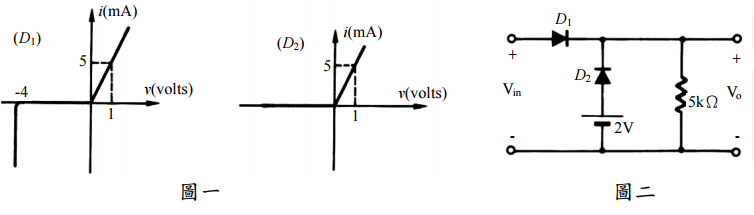

【已刪除】一、設圖一為 D₁，D₂ 兩二極體之 I-V 特性，試求圖二所示電路之 V_o 對 V_in 的轉換特性曲線。（20 分）

⑴輸出直流電壓。（5 分）

【已刪除】 ⑵

。（5 分）

⑶ R_in。（5 分）

⑷ C₂＝0 時的 R_in。（5 分）

⑴ V₁＝0V，V₂＝0V；

⑵ V₁＝5V，V₂＝0V；

⑶ V₁＝0V，V ₂＝5V；

⑷ V₁＝5V，V₂＝5V

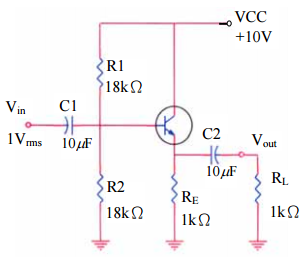

【已刪除】四、下圖為一射極隨耦器，請計算其總輸入阻抗、電壓增益、電流增益和輸出到負載電阻 R_L 的功率增益。設β_ac＝175，而且各種電容抗在工作頻率範圍下，均可忽略。（20 分）

⑴下圖韋恩電橋振盪器之振盪頻率為何？（10 分）

⑵當輸出電壓為 5.4V 時，此電路是否會開始振盪且持續振盪下去？請說明理由。（10 分）
