⑴ EP：
⑵ PP：
⑶ HP：
⑷ GL：
二、已知一圓之直徑為 6 公分，請利用圓規、直尺兩種繪圖工具畫出一個內接正五邊形， 並寫出其繪圖之步驟。（20 分）
三、在圖學線法中的「連續粗實線」與「連續細實線」所標示的意思各有那些？（15 分）
四、已知立體之「等角投影圖」如下，請以第三角法繪出其「俯視圖」、「前視圖」和 「右側面圖」之平面投影三視圖。（20 分）

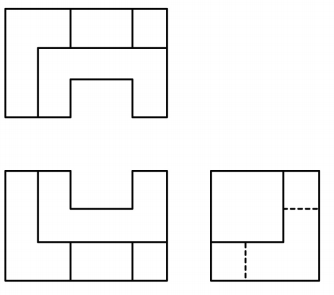

五、請依下列三視圖繪出其立體「等角投影圖」：（25 分）
