無年度 - 01900 模板 丙級 工作項目 01：識圖 1-50#19980

科目：技檢◆模板-丙級 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆模板-丙級

選擇題 (50)

1. 為了顯示房屋之主要輪廓，如房屋立面之輪廓線、地平線等線條在建築圖樣以(A)粗線(B)中線(C)細線(D)點線 表 示之。
2. 建築平面圖上 是表示(A)混凝土牆及柱(B)磚牆(C)木造牆(D)空心磚牆。
3. 建築平面圖上 是表示(A)混凝土牆及柱(B)磚牆(C)木造牆(D)空心磚牆。
4. 建築平面圖上 是表示(A)雙拉窗(B)雙開門(C)雙拉門(D)雙開窗。
5. 一般建築材料習用剖面符號 是表示(A)木材斷面（粗木）(B)石材(C)卵石(D)合板。
6. 針對空間性質研究與處理，如果從某一視平面切去所有斷面之剖面圖稱(A)大樣圖(B)全剖面圖(C)剖面詳圖(D)結 構圖。
7. 於建築圖上表示落地門之簡寫符號為(A)SD(B)WD(C)DW(D)FD。
8. 於建築工程上簡寫符號ＢＭ是表示(A)磚柱(B)水準點(C)樑斷面(D)地下層。
9. 為便利模板工程施工，以求正確之尺寸，模板工程人員應依工程圖之結構圖尺寸繪(A)施工大樣圖(B)透視圖(C) 混凝土尺寸圖(D)配筋圖。
10. 模板組合成型之前，由模板工程之領班依混凝土之斷面詳圖事先加以規劃並繪製(A)模板詳細圖(B)細部大樣圖 (C)結構圖(D)建築圖。
11. 此線表示(A)截斷線(B)投影線(C)延伸線(D)割面線。
12. 文字符號＂G.L＂是表示(A)水平線(B)中心線(C)地版面線(D)地盤線。
13. 間距之符號是(A)＠(B) (C)Ｄ(D)Ｒ。
14. 中華民國國家標準的簡稱是(A)JIS(B)CNS(C)ANS(D)DIN。
15. 如下圖，前視圖中 J 是指右側視圖中的那一條線?(A)P(B)D(C)R(D)K。

16. 如右圖，
頂視圖中 G 是指右側視圖中的那一條線? (A)P(B)C(C)D(D)K。
17. 物體離投影平面愈遠，則所得的正投影(A)愈小(B)愈大(C)大小不變(D)視情形而定。
18. 依照一般建築圖繪圖規定，建築圖之基地境界線是(A)紅色(B)黃色(C)褐色(D)深綠色。
19. 建築物之高度尺寸，應註記於(A)配置圖(B)立面圖(C)平面圖(D)透視圖上。
20. 建築平面圖符號 表示(A)捲門(B)雙開窗(C)雙向門(D)單開窗。
21. 表示(A)地盤(B)混凝土(C)填土(D)岩石。

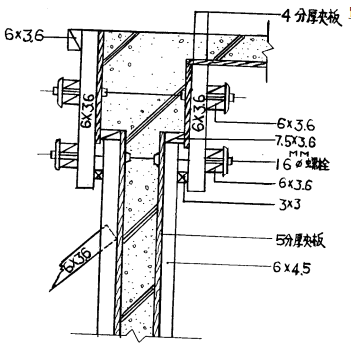

22. 下圖為模板施工圖，其樑底模用材之斷面為(A)6cm×4.5cm(B)7.5cm×3.6cm(C)3.6cm×6cm(D)3cm×3cm。 單位：cm 樑牆樓板模板施工大樣圖

23. 下圖中之牆模襯板是(A)3 分厚夾板(B)4 分厚夾板(C)5 分厚夾板(D)6 分厚夾板。 單位：cm 梁牆樓板模版施工大樣圖

24. 下圖中樑之橫束材之斷面尺寸是(A)3.6cm×6cm(B)6cm×4.5cm(C)7.5cm×3.6cm(D)3cm×3cm。 單位：cm 樑牆樓板模板施工大樣圖

25. 如下圖梁側模襯板是(A)3 分厚夾板(B)4 分厚夾板(C)5 分厚夾板(D)6 分厚夾板。 單位：cm 梁牆樓版模板施工大樣圖

26. 如下圖牆模斜撐之斷面為(A)6cm×3.6cm(B)6cm×4.5cm(C)7.5cm×3.6cm(D)3cm×3cm。 單位：cm 樑牆樓板模板施工大樣圖

27. 如下圖牆模縱束材之斷面為(A)6cm×3.6cm(B)6cm×4.5cm(C)7.5cm×3.6cm(D)3cm×3cm。 單位：cm 梁牆樓板模板施工大樣圖

28. 混凝土尺寸圖中標有 記號者是表示(A)樓版線(B)道路中心線(C)柱中心線(D)牆中心線。
29. 建築圖中一般說的大樣圖就是(A)平面圖(B)立面圖(C)結構圖(D)詳細圖。
30. 一般法令規定詳細圖之比例尺應為(A)1/30(B)1/100(C)1/300(D)1/500。
31. 當一平面、立面或剖面不能或不必全部表現於圖面時可用(A)延長線(B)中心線(C)截斷線(D)剖面線 表示。
32. 於一般建築圖中 此種符號是代表(A)磚牆(B)石材(C)大理石(D)混凝土牆。
33. 依中華民國國家標準 CNS 圖例符號 表示(A)混凝土(B)卵石(C)紅磚(D)石材。
34. 一般清水模板其使用厚度是(A)1 公分(B)1.8 公分(C)3 公分(D)4 公分。
35. 一般樓地版之符號是用(A)A(B)B(C)S(D)D 為代表符號。
36. 模板架設應依據(A)剖面圖(B)透視圖(C)結構圖(D)立面圖 之混凝土尺寸架設。

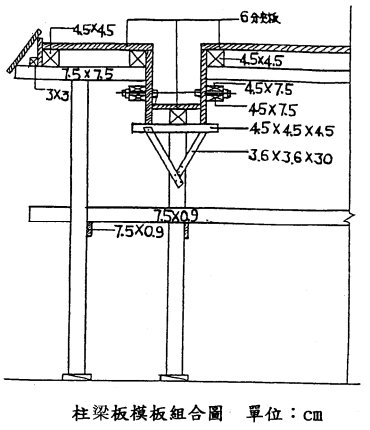

37. 如下圖中柱、梁板、模板組圖中，樓板之襯板，全是使用(A)5 分夾板(B)6 分夾板(C)6 分散板(D)5 分散板。

38. 如下圖中樓板擱柵是使用何種尺寸之角材(A)3cm×3cm(B)4.5cm×4.5cm(C)3.6cm×3.6cm(D)7.5cm×7.5cm。

39. 如下圖中梁側模之束材，使用下列何種尺寸之角材
(A)3cm×3cm(B)4.5cm×4.5cm(C)4.5cm×7.5cm(D)7.5cm×7.5cm。

40. 如下圖中水平拉板是使用何種尺寸之板料(A)3 公分板(B)6 分夾板(C)7.5 ㎝×0.9 ㎝散板(D)5 分散板。

41. 一般建築工程圖樣標示尺寸均用(A)台制與公制併用(B)公制(C)台制(D)英制。
42. 製圖時，橫線是用(A)三角板(B)丁字尺或平行尺(C)鋼捲尺(D)比例尺 繪製。
43. 模板詳細圖比例是用(A)1/20(B)1/50(C)1/100(D)1/200。
44. 一般柱之符號是用英文的(A)A(B)B(C)C(D)S 代表。
45. 住宅用之一般鋼筋混凝土樓版厚度是(A)6(B)12(C)15(D)20 公分。
46. 工地量長度是用(A)搨尺(B)曲尺(C)鋼捲尺(D)比例尺。
47. 最好的水平測定是採用(A)皮尺(B)丈量尺(C)水準儀(D)透明軟管。
48. 一般稱混凝土強度 225kg/cm2 係指混凝土之(A)抗拉(B)抗壓(C)抗彎(D)抗剪 強度。
49. 1 立方公尺之水泥，其重量約為幾公斤(A)100(B)150(C)1000(D)1500。
50. ＂ＲＣ＂是表示(A)預力混凝土(B)鋼筋混凝土(C)預壘混凝土(D)預拌混凝土。
