無年度 - 05200 農業機械修護 丙級 工作項目 05：識圖#19171

科目：技檢◆農業機械修護 | 選擇題數：52 | 申論題數：0

試卷資訊

所屬科目：技檢◆農業機械修護

選擇題 (52)

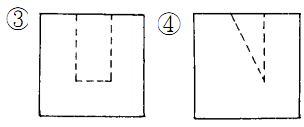

1. 若一物體之頂視圖為 前視圖為 ，則其側視圖應為
2. 機械圖之長度基本單位為(A)km(B)m(C)cm(D)mm。
3. 在某機械圖中有一標示線 其意義為(A)破斷線(B)中心線(C)虛線(D)水平線。
4. 一物體之頂視圖為 側面圖為 ，則其前視圖應該是
5. 機械圖中有一標示“ψ”，其意義表示(A)直徑(B)半徑(C)角度(D)圖號。
6. 若一物體之頂視圖為 ，前視圖為 ，則其側視圖應為
7. 一物體之頂視圖為 前視圖為 ，則其側視圖應該是
8.  左圖之 a 件，係屬於(A)柱銷(B)推銷(C)開口銷(D)彈簧銷。
9. (本題刪題)下列各圖中何者為正確？
10. 某物之立體圖為 則其三視圖為
11. (本題刪題)某物之立體圖為 則其三視圖為
12. 有關本銲件 之正確標註為
13. 下列何者為拉伸彈簧
14. 下列有關直徑的標註，何者為正確？
15. 下列有關角度的標註，何者為正確？
16. 有關倒角的表示，下列哪一項是正確的？
17.  如左圖的立體圖畫法係屬於(A)斜視圖(B)等角圖(C)透視圖(D)三視圖。
18. 如左圖箭頭所指視角之正視圖為
19. 如左圖之三視圖，所代表之立體圖為
20. 左圖之三視投影圖為
21.  如左圖之三視圖，所代表之立體圖為
22. 一直線平行於投影面時，在投影面上呈現為(A)一體(B)一面(C)一直線(D)一點。
23. 不可與其它線條重疊的是(A)尺寸線(B)虛線(C)割麵線(D)實線。
24. 下列有關各國統一規格之代號何者有誤？(A)CNS 為中華民國國家標準(B)JIS 為日本工業標準(C)DIN 為德國工業 標準(D)DSI 為英國國家標準。
25. 已知某軸長 100mm，在工作圖上繪成 20mm，下列何者為此圖之正確比例？(A)2：1(B)1：5(C)5：1(D)1：2。
26. 下列何者為斜度符號？
27. 工程圖上標註之尺度只在表達(A)大小、功能(B)大小、位置(C)功能、形狀(D)面積、位置。
28. 下列直徑尺度標註法，何者錯誤？
29. 有關工程圖中線條之起訖及交點之畫法，下列哪一項是錯誤的？
30. 有關線條與線條產生交角時之畫法，下列哪一項是錯誤的？
31. 物體之斜面在主要投影面不能顯示其實形時，須用下列何種視圖表達？(A)輔助視圖(B)剖視圖(C)斜視圖(D)邊視 圖。
32. 下列哪一項是參考尺度的表示法？
33. 製圖中三個主要量度為(A)寬度、高度、深度(B)厚度、長度、深度(C)高度、厚度、深度(D)高度、寬度、長度。
34. 正確的尺度標註法為(A) (B) (C) (D) 。
35. 以觀察者、投影面、物體三者順次排列的一種正投影方法稱為(A)第一象限(B)第二象限(C)第三象限(D)第四象限。
36. 以觀察者、物體、投影面之順序排列的一種正投影法為(A)第一角法(B)第二角法(C)第三角法(D)第四角法。
37. 工作圖中最常用之投影法為(A)透視圖法(B)斜視圖法(C)正投影法(D)等角圖法。
38. 六種視圖中最常用之正投影視圖組合為(A)仰視、前視及右側視圖(B)仰視、前視及左側視圖(C)俯視、前視及右側 視圖(D)俯視、前視及左側視圖。
39. 對於狹窄部位之尺度標註法，下列哪一個圖是錯誤的？
40. 等角圖中，兩相鄰軸線之夾角為(A)150°(B)90°(C)120°(D)180°。
41. 欲將物體斜面上之真實形狀及尺寸表示清楚，使用下列哪一種視圖最佳？(A)前視圖(B)透視圖(C)剖視圖(D)輔助視 圖。
42. 下列哪一項是正確的錐度符號表示法？
43. 在圖中某尺度數字加上括弧，係表示此尺度為(A)多餘尺度(B)特殊處理尺度(C)參考尺度(D)更改尺度。
44. 將對稱形物體除去四分之一，繪出其內部狀況，稱為(A)全剖面(B)半剖面(C)局部剖面(D)移轉剖面。26
45. 對於狹窄部位之尺度標註法，下列哪一個圖是錯誤的？
46. 當薄片零件之面積狹小，其剖面線繪製應(A)一定要繪剖面線(B)距離拉大(C)不需改變(D)全部塗黑。
47. 尺度標註時，下列哪一項可以作為尺度界限？(A)中心線(B)虛線(C)割面線(D)指線。
48. 圓弧的半徑甚大，圓心不在圖面內，其半徑的尺度線應畫成
49. 多個割面應以大寫字母區別之，字母寫在箭頭外側，書寫方向為(A)朝左(B)朝右(C)朝上(D)朝下。
50. 如左圖所示，下列哪一項為參考尺度可以省略？(A)a(B)b(C)c(D)d。
51. 一般較長的物體，可將其中形狀無變化的部分中斷，斷裂處用何種線條表示？(A)割面線(B)折斷線(C)中心線(D)剖 面線。
52. 對於剖面線之繪法，下列哪一項是錯誤的？
