無年度 - 13機件原理_凸輪#84218

科目：機械原理（機械概論、大意） | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：機械原理（機械概論、大意）

選擇題 (50)

1.偏心凸輪之偏心量為10cm，則從動件之總升距為 (A)20cm　(B)10cm　(C)5cm　(D)40cm。 　

2.如圖所示為凸輪之速度線圖，bc段從動件作

3.凸輪周緣形狀對於最終之總升距 (A)有關　(B)無關　(C)不確定　(D)周緣愈凸出，則總升距愈小。 　
4.凸輪從動件總升距等於 (A)凸輪最大半徑與最小半徑之差　(B)凸輪最大半徑與最小半徑之和　(C)凸輪最大半徑與最小半徑之相乘積　(D)凸輪最大半徑與最小半徑之比。 　

5.如圖所示之加速度圖應屬於

6.等寬凸輪的工作曲線上 (A)只有四對平行切線間的距離相等　(B)只有六對平行切線間的距離相等　(C)只有八對平行切線間的距離相等　(D)各對平行切線間的距離皆相等。
7.凸輪從動件速度圖為斜直線時，凸輪從動件係作何種運動？ (A)等加速度運動　(B)等速運動　(C)簡諧運動　(D)保持靜止。
8.一板凸輪驅動滾子從動件，而使從動件產生預期的運動，則下列敘述何者正確？ (A)凸輪的工作曲線等於理論曲線　(B)凸輪的工作曲線大於理論曲線　(C)凸輪的工作曲線小於理論曲線　(D)凸輪的理論曲線等於基圓曲線。

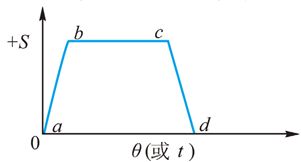

9.如圖所示為凸輪之位移線圖，bc段從動件作

10.當凸輪之基圓半徑增大時，可以 (A)減輕從動件側向壓力　(B)增大傳動速度　(C)增大壓力角　(D)增大從動件側向壓力。 　
11.傳動速度很慢的凸輪機構，從動件的運動方式應採用 (A)等速度運動　(B)簡諧運動　(C)等加速運動或等減速運動　(D)任何一種運動皆可。
12.等徑凸輪僅可在幾度內設計其輪廓曲線以配合從動件之運動需求 (A)30° 　(B)60° 　(C)90° 　(D)180°
13.若凸輪傳速為120rpm，則從動件每秒週期性作動 (A)1次　(B)2次　(C)3次　(D)4次。
14.在相同升角與升程中，凸輪傾斜角愈小 (A)傳動速度愈快　(B)側壓力愈小　(C)壓力角愈小　(D)傳動速度愈慢。 　
15.就凸輪傳動速率而言，其周緣傾斜角 (A)宜大不宜小　(B)宜小不宜大　(C)大小一定　(D)大小不一定。 　
16.等寬凸輪使用 (A)滾子從動件　(B)樞軸式滾子從動件　(C)樞軸式板形從動件　(D)特種從動件(軛形件)。
17.凸輪從動件之位移為S，時間為t，則S = 25t2表示 (A)變形等速運動　(B)等加速運動　(C)等速運動　(D)簡諧運動。
18.一凸輪若自開始至結束，皆以同樣的簡諧運動進行，則此凸輪必 (A)不成對稱　(B)成對稱　(C)成圓形　(D)不可能。 　
19.確動凸輪的從動件，藉何種方法與凸輪保持接觸 (A)重力　(B)彈簧　(C)不需任何外力　(D)離心力。 　
20.從動件作等加速之凸輪運動，其位移成 (A)等差級數　(B)等比級數　(C)調和級數　(D)比例中項。
21.使從動件產生預期的不規則運動，最簡捷的方法為使用 (A)連桿　(B)斜齒輪　(C)凸輪　(D)摩擦輪。
22.凸輪之位移線圖為水平線時，則從動件作 (A)等加速運動　(B)等速運動　(C)靜止不動　(D)簡諧運動。
23.凸輪之基圓愈大，則 (A)壓力角愈大　(B)摩擦損失愈大　(C)傳動速率愈慢　(D)周緣傾斜角變小。 　
24.基圓愈大的凸輪 (A)與從動件間之摩擦係數愈大　(B)不易損壞但較浪費材料及凸輪較佔空間　(C)傳動時愈平穩　(D)愈經濟。 　
25.從動件為何種形狀時，其工作曲線與理論曲線合一 (A)平板　(B)滾子　(C)尖端　(D)球體。
26.以從動件滾子中心，繞凸輪旋轉所得之軌跡線叫作 (A)理論曲線　(B)工作曲線　(C)漸開線　(D)擺線。 　
27.斜盤凸輪之從動件在斜盤上之相對動路為 (A)拋物線　(B)雙曲線　(C)擺線　(D)橢圓。

28.如圖所示為凸輪之速度線圖，ab段從動件作

29.凸輪總升距等於 (A)凸輪最大半徑與最小半徑之差　(B)凸輪最大半徑與最小半徑之和　(C)凸輪最大半徑與最小半徑之相乘積　(D)凸輪最大半徑與最小半徑之比。 　
30.等加速度運動的凸輪是 (A)凸輪作等加速度的旋轉　(B)凸輪之輪緣上各點的線速度與時間的平方成比例　(C)凸輪使從動件作加速度旋轉　(D)凸輪使從動件作加速度移動。
31.當凸輪外形曲線為距凸輪軸心等距離圓弧時，則從動件 (A)靜止　(B)等速運動　(C)等加速運動　(D)皆有可能。 　
32.球形凸輪從動件之運動方式為 (A)球面運動　(B)螺旋運動　(C)旋轉運動　(D)擺動運動。
33.雙凸輪機構是由　　　　所構成。 (A)定徑凸輪　(B)主凸輪與回凸輪　(C)定寬凸輪　(D)三角形凸輪。　

34.如圖所示為凸輪之位移線圖，cd段從動件作

35.可使從動件產生一預期不規則運動，而且構造簡單且動作準確之機械元件叫做 (A)齒輪　(B)繩輪　(C)皮帶輪　(D)凸輪。 　
36.從動件作等加速之凸輪，其位移與時間成何種關係遞增或遞減？ (A)比例中項　(B)調和級數　(C)等比級數　(D)等差級數。 　
37.若兩凸輪的升程和升角相同，則傾斜角較大的凸輪其 (A)傳動速度較快　(B)側壓力較小　(C)壓力角較大　(D)摩擦損失較大。
38.三角凸輪是 (A)由三段圓弧三種半徑所成型　(B)由二段圓弧兩種半徑所成型　(C)由四段圓弧三種半徑所成型　(D)由六段圓弧兩種半徑所成型。 　
39.使用何種從動件，可使圓盤凸輪的輪廓與節曲線一致 (A)滾子端從動件　(B)刀刃端從動件　(C)平板端從動件　(D)往復式從動件。 　
40.就凸輪施於從動件之側面壓力而言，凸輪之周緣傾斜角 (A)宜大不宜小　(B)宜小不宜大　(C)大小一定　(D)大小不一定。
41.凸輪之急跳度定義為單位時間內何者之變化量 (A)速度　(B)升角　(C)振動　(D)加速度。
42.保持凸輪之總升距及升角不變，若增大其最小半徑，則可 (A)增加傳動速度　(B)減輕側面壓力　(C)增加接觸面的磨損　(D)減少周緣傾斜角。 　
43.凸輪之急跳度定義為單位時間內　 　　之變化量。 (A)升角　(B)速度　(C)加速度　(D)位移。
44.板形凸輪推動滾子從動件作往復直線運動，關於壓力角之敘述，下列何者正確？ (A)壓力角愈大，則有效推動從動件上升之作用力就愈大　(B)壓力角愈大，則從動件受到之側壓力就愈小　(C)在相同總升程與升角情況，若周緣傾斜角增大時，則壓力角增大　(D)在相同總升程與升角情況，若基圓增大，則壓力角減小。
45.等寬凸輪僅能在幾度內設計其周緣曲線以配合從動件之運動需求？ (A)60°　(B)30°　(C)90°　(D)180°。
46.凸輪與從動件相接觸點之公法線與從動件軸線間之夾角，稱為 (A)導程角　(B)傾斜角　(C)壓力角　(D)公切角。
47.一板形凸輪(板凸輪)以等角速度從0°旋轉到180°時，驅動其從動件以簡諧運動方式，由最低位置垂直上升到最高位置。下列敘述何者正確？ (A)板形凸輪旋轉到45°時，從動件有最大速度　(B)板形凸輪旋轉到90°時，從動件有最大速度　(C)板形凸輪旋轉到135°時，從動件有最大速度　(D)板形凸輪旋轉到180°時，從動件有最大速度。
48.反凸輪即為 (A)偏心輪　(B)漸開線凸輪　(C)主凸輪與回凸輪　(D)對偶倒置的凸輪。
49.從動件上一點對於凸輪的相對動路為一平面曲線者為 (A)立體凸輪　(B)平面凸輪　(C)圓柱形凸輪　(D)確動凸輪。
50.等加速度運動的凸輪是 (A)凸輪作等加速度的迴轉　(B)凸輪之輪緣上各點的線速度與時間的平方成比例　(C)凸輪例從動件作等加速迴轉　(D)凸輪使從動件加速度移動。

申論題 (0)
