101年 - 電腦輔助機械設計製圖丙級技術士技能檢定學科測試#83031

科目：技檢◆電腦輔助機械設計製圖 | 年份：101年 | 選擇題數：80 | 申論題數：0

試卷資訊

所屬科目：技檢◆電腦輔助機械設計製圖

選擇題 (80)

1.在投影中，通過視點，物體與畫面的線稱為 (A) 投光線(B) 拋射線(C) 投射線(D) 垂線。
2.以一平面切割直立正圓錐，若割面與軸所相交之角大於圓錐角之半，則所割之截面為(A)圓(B)拋物線(C)雙曲線(D)橢圓。
3.製造機件所用的圖，通常稱為(A)製配圖(B)設計圖(C)工作圖(D)機構圖。
4.左螺紋必須加註(A)LH(B)HR(C)HL(D)RH字樣。
5.油封的標稱直徑是指與其配合之(A)軸長(B)軸徑(C)轂徑(D)轂深。
6.壓縮彈簧兩端磨平的主要目的，是為了(A)整齊 (B)節省材料(C)增加接觸面(D)美觀。
7.鐵絲網網目之習用表示法是(A)粗鏈線(B)虛線(C)細實線(D)粗實線繪製。


9.在輪軸上加工鍵座，通常使用到(A)銑床(B)拉床(C)車床(D)鑽床。



12.下圖之斜面正確的輔助視圖為

13.通稱為唯讀記憶體者為(A)LAM(B)RAM(C)ROM(D)VGA。
14.第一角法俯視圖的位置在前視圖之(A)左方(B)下方(C)上方 (D)右方。
15.下列線條中如在圖形上重覆時，最優先者為 (A) 隱藏線(B) 假想線(C) 粗實線(D) 中心線。


17.虎鉗之大小的表示法是(A)鉗口寬度(B)鉗口張開的最大尺寸(C)以重量多少表示(D)虎鉗螺栓的全長。
18.滾動軸承的剖視圖中，內外環之剖面線畫成 (A) 反方向(B) 任意方向 (C)同向右 (D)同向左。
19.正投影之每一視圖能表示物體(A)一度(B)二度(C)三度(D)四度 的空間度量。


21.公制細螺紋不常用於(A)防鬆(B)微調(C)防漏(D)一般連結。



24.物體斜面兩端高低差與長度的比值是(A)梯度(B)錐度(C)圓度(D)斜度。
25.一般用來鑽削大件且笨重工作物的理想機器 是 (A)懸臂鑽床(B)多軸鑽床(C)靈敏鑽床(D) 排列鑽床。
26.鑽削工作，鑽頭直徑與轉數之關係為(A)兩者無關係(B)不一定(C)鑽頭直徑小轉數要快(D)鑽頭直徑大轉數要快。
27.兩部以上的電腦和週邊設備連接在一起的模 式 ，稱為 (A) 網路(Network) (B) 擴充槽(Slot) (C)串列傳送 ( S e r i a l t r a n s fer) (D)組合系統(Assembly system)。

28.5e4a4ca942cb2.jpg左圖所示，其中d位置代表(A)加工方法(B)表面織構要求(C)加工裕度(D)表面紋理和方向。

29.球面的直徑50時，其標註為(A)S5e4a4cbac1864.jpg50(B)5e4a4cbfefad6.jpgS50(C)RS50(D)SR50。

30.表面粗糙度的單位為(A)dm(B)μm(C)cm(D)㎜。


32.尺度界線伸出尺度線約(A)1㎜(B)6～8㎜(C)4～5㎜(D)2～3㎜。
33.菱形輥紋的習用表示法，是在圖面上畫與軸 線 成 (A)60 度交叉粗實線(B)30 度交叉細實線(C)60 度交叉細實線(D)3 0 度交叉粗實線。
34.直圓柱的尺度須標註(A)直徑和高度(B)深度和高度(C)寬度和高度(D)寬度和深度。

35.下圖中位置之值代表(A)外邊緣型態及其尺度(B)垂直方向之毛頭(避尖)或讓切及其尺度(C)水平方向之毛頭(避 尖)或讓切及其尺度(D)內邊緣型態及其尺度。

36.單一零件圖中，假如大多數表面有相同表面織構符號時，如5e4a4d3f5b820.jpg應標註在(A)零件圖件號右側(B)零件圖 上 方(C)標題欄附近 (D)零件圖右下角。

37.公制標準游標卡尺之測量精度，一般大多為 (A) 0.1 ㎜ (B)0.02 ㎜ (C)0.01 ㎜ (D)0.04 ㎜。

38.5e4a4d50e06e1.jpg左圖所示，其中a位置代表(A)表面織構要求(B)表面紋理和方向(C)加工方法(D)加工裕度。

39.剖視圖中常不加以剖切之機件為(A)螺栓(B)齒輪(C)皮帶輪(D)型鋼。
40.虎鉗上常用之螺紋為(A)鋸齒形螺紋(B)圓頂螺紋(C)Ｖ形螺紋(D)梯形螺紋。
41.1公尺等於(A)10000(B)10(C)1000(D)100公釐。
42.螺紋牙規可測量螺紋的(A)導程(B)節距(C)螺距(D)螺深。
43.一張完整工件圖，                  才能製造零件。(A)須附實物(B)須加口頭說明(C)不必另加口頭說明(D)須加畫立體圖
44.圖紙裝訂成冊摺疊時，圖面之標題欄必須摺在 (A)上面(B)內側(C)底面(D)背面。
45.車削外螺紋時，刀具的安裝應(A)視工作物材質而定(B)低於工作物之中心(C)與工作物之中心等高(D)高於工作物之 中心。
46.組合圖中，通常可省略的線為(A)輪廓線(B)中心線(C)隱藏線(D)剖面線。
47.指線用細實線繪製，通常與水平線約成(A)30°(B)15°(C)75°(D)60°。
48.零件圖中，壓縮彈簧之繪製長度為(A)壓實長度(B)工作長度(C)自由長度(D)安裝長度。
49.三角形的外角和等於(A)270°(B)180°(C)360°(D)120°。
50.識圖時，應仔細觀察(A)前視、俯視及側視等圖(B)前視圖(C)俯視圖(D)側視圖。
51.BIOS是指(A)位元指令(B)位元片微處理機結構(C)輸入輸出系統(D)布林運算。
52.梯形螺紋常用於(A)調整桿(B)連接件(C)單向推力(D)導螺桿。
53.欲測量圓柱的外徑用(A)中心規(B)游標卡尺(C)半徑規(D)內卡。
54.最需要使用防鬆螺帽的場合為(A)易生震動處(B)受剪力處(C)重負荷(D)受拉力處。
55.重負荷之軸向傳送動力，最有效之螺紋為(A)鋸齒形螺紋 (B)圓形螺紋(C)三角形螺紋(D) 梯形螺紋。

56.5e4a4dad4c108.jpg左圖所示，其中M代表(A)表面紋理呈凸起之細粒狀(B)表面紋理呈放射狀(C)表面紋理呈傾斜交叉(D)表面紋理 呈多方向。


58.一般游標卡尺無法直接測量的項目是(A)外徑(B)內徑(C)深度(D)錐度。
59.在裝配圖中，對於軸之橫向剖面(A)視材質而定(B)應畫剖面線(C)不畫剖面線(D)一律塗黑。
60.A4圖紙之大小為(A)594×420(B)420×297(C)297×210(D)210×148   mm。
61.鉛筆軟硬順序為(A)F、HB、H、2H(B)2H、H、F、HB(C)2H、HB、F、H(D)F、H、HB、2H。
62.機件之剖面，在剖切處原地旋轉90°，以細實線繪出斷面形狀者稱為(A)斷裂剖面(B)局部剖面(C)移轉剖面(D)旋轉剖面。
63.公制梯形螺紋的螺紋角為(A)45°(B)30°(C)60°(D)55°。

64.5e4a4e0bb702c.jpg是(A)Ｅ形扣環(B)軸用Ｃ形扣環(C)軸用Ｃ形同心扣環(D)孔用Ｃ形扣環。

65.尺度5e4a4e2056669.jpg30H7中，“H＂表示(A)公差種類(B)偏差位置(C)公差等級(D)配合等級。

66.粗磨後之精磨裕留量，一般約為(A)0.01㎜(B)0.5㎜(C) 0.1 ㎜ (D) 0.05 ㎜。
67.一點移動時，其與二定點間之距離和恆為常數，該動點所形成之軌跡為(A)橢圓(B)圓(C)雙曲線(D)拋物線。
68.下列何者可做為資料儲存之用？(A)印表機(B)鍵盤(C)隨身碟(D)繪圖機。
69.工程製圖常用比例為(A)1.3.5(B)1.2.3(C)5.10.15(D)2.5.10倍數的比例。

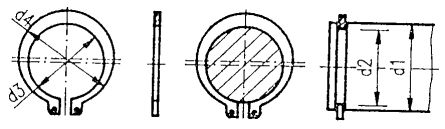

70.5e4a4e3de7896.jpg左圖扣環的公稱直徑是(A)d1(B)d3(C)d4(D)d2。

71.A4圖紙在註解尺度時，其阿拉伯數字最小字高為 (A)3.5 (B)5(C)2 (D)2.5。
72.重量輕、延展性高、強度大且耐腐蝕之材料為 (A)鐵(B)鋁合金(C)鉛 (D)銅。

73.5e4a4e5fa9df5.jpg左圖所示，下列敘述何者錯誤？(A)有雙邊上下限界(B)下限界16%規則(C)上限界最大規則(D)上限界 最大高度為3.2。

74.在不影響視圖之判讀時，繪製組合圖可省略下列何種線條？(A)中心線(B)隱藏線(C)剖面線(D)件號線。


76.在單一方向觀察之薄板材料，除採用註解外，應用(A)二視圖(B)輔助視圖(C)單視圖(D)三視圖表示。
77.使用螺紋分釐卡可測量螺紋(A)節徑(B)大徑(C)牙深(D)小徑。
78.不可用以代替尺度界線的是(A)中心線(B)剖面線(C)輪廓線(D)隱藏線。
79.個人電腦之唯讀記憶體中的基本輸出入系統，簡稱為(A)DRAM(B)CMOS(C)BIOS(D)ATBUS。

80.5e4a4ed250346.jpg的符號為(A)工廠鑽錐坑孔，現場鉚接(B)工廠鑽直孔，現場鉚接(C)工廠鑽直孔，工廠鉚接(D)現場鑽直 孔，現場鉚接。
