101年 - 101 地方政府特種考試_五等_電子工程：基本電學大意#37059

科目：初等/五等/佐級◆基本電學大意 | 年份：101年 | 選擇題數：40 | 申論題數：0

試卷資訊

所屬科目：初等/五等/佐級◆基本電學大意

選擇題 (40)

1 如圖示電路，等效電阻R_ab為多少Ω？

(A) 1 (B) 3 (C) 6 (D) 9

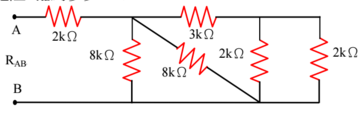

2 如圖示電路，等效電阻R_AB 為多少Ω？

(A)3kΩ (B)4kΩ (C) 6kΩ (D) 8kΩ

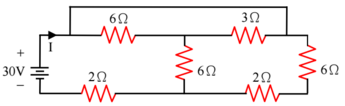

3 如圖示電路，求電流 I 為多少安培？

(A) 10 (B) 8 (C)5 (D) 3

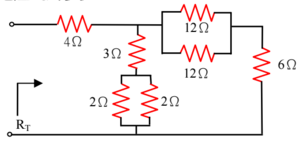

4 如圖示電路，等效電阻R_T 為多少Ω？

(A) 4 (B) 5 (C)6 (D)7

5 三個相同的電阻其串聯電阻值為R_S歐姆，並聯電阻值為R_P 歐姆，若針對此二連接方式分別施加相同電壓時，其電流大小分別為I_RS 安培及I_RP安培，試問

為何？ (A) 9 (B) 4 (C) 1/4 (D) 1/9

6 電熱器具有 8 歐姆的電阻，通以 5 安培的電流後，使用 2 分鐘所耗的電能為多少焦耳？ (A) 24000 (B) 12000 (C) 6000 (D) 400

7 一微波爐額定電壓110 伏特，額定功率900 瓦，試問若連接至100 伏特的電壓，使用10 分鐘，約需多少度電？ (A) 0.9 (B) 0.23 (C) 0.15 (D) 0.12

8 某銅線的電阻係數為0.07x10^-6 Ω ⋅ m，長度為 1.5km、截面積為 4cm²，則其電阻值約為多少歐姆？ (A) 0.26 (B) 2.6 (C) 3.5 (D) 0.35

9 點亮一 100W 燈泡持續 365 日不間斷，則所需能量為若干 kWh？ (A) 87.6 (B) 876 (C) 8760 (D) 87600

10 110V、100W 之燈泡接於 220V 交流電源時，若燈泡電阻不變，則其消耗之功率為多少瓦？ (A) 100 (B) 200 (C) 300 (D) 400

11 將兩個額定功率分別為 10W 與 100W 之 10 歐姆電阻串聯，則該串聯後電路之最大額定功率為多少瓦？ (A) 10 (B) 20 (C) 100 (D) 110

12 使 6 庫倫之電荷升高電壓 10V 所需之功為多少焦耳？ (A) 10 (B) 60 (C) 90 (D) 120

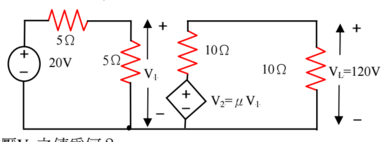

13 如下圖所示之電路，試求參數 μ 的值？

(A) 6 (B) 12 (C) 18 (D) 24

14 如下圖電路，電壓V_O之值為何？

(A) 5V (B) 10V (C)15V (D) 20V

15 如下圖電路，電壓V_O 之值為何？ (A) 54V (B) 108V (C) 120V (D)16V

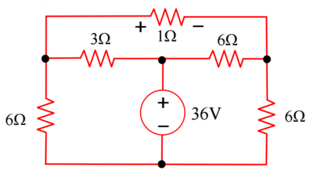

16 如下圖電路，1Ω電阻兩端的電位差為何？

(A) 1V (B) 3V (C) 4V (D) 6V

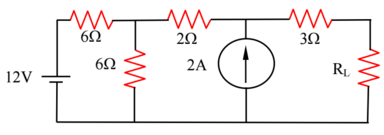

17 如下圖所示電路，試求可變電阻R_L 可獲得之最大功率為幾瓦？

(A) 8 (B) 16 (C) 24 (D) 32

18 如下圖所示電路，試求可變電阻R_L可獲得之最大功率為幾瓦？

(A) 9 (B) 12 (C) 15 (D) 24

重新載圖19 如下圖所示電路，R_L為可變電阻，試求R_L 為幾歐姆時，可獲得最大功率？ (A) 1 (B) 2 (C) 3 (D) 4 phpcrqwe5

phpcrqwe5

20 如下圖所示電路，試求可變電阻R_L 可獲得之最大功率為幾瓦？

(A) 24 (B) 54 (C) 64 (D) 72

21 如下圖所示，C1=4μF，C2=5μF，C3=5μF，C4=6μF，C5=4μF，C6=9μF，則電路 ab 間之等效電容值為：

(A) 6μF (B) 4.5μF (C) 5μF (D) 4μF

22 如下圖所示，V_S =120V、C1=4.7μF、C2=6.8μF、Ｃ3=10μF，下列何者正確？

(A)跨在電容器Ｃ1 兩端的電壓為 49.043V (B)跨在電容器Ｃ2 兩端的電壓為 70.957V (C)電容器 C1 的電荷為 1200μC (D)電容器 C2 的電荷為 333.5μC

23 右圖電壓信號週期為 T，試求其有效值。

(A) 110 伏特 (B) 110 /√2 伏特 (C)55/√ 2 伏特 (D) 55 伏特

24 試求右圖三角波正半週之平均值。

(A) 0 伏特 (B) 2.5 伏特 (C) 5 伏特 (D) 10 伏特

25 一初始未儲能之 4.7μF 電容器，以 0.01A 之穩定電流充電，經 2 秒鐘後，切斷電流源，試問此時電容器中儲存了多少電量？ (A) 9.4μC (B) 0.02 C (C) 0.005 C (D) 4.7 C

26 兩平行極板相距 2 公分，其間以空氣為介質，若兩平行極板間電壓為 500 伏特，則兩極板間之電場強度為多少？ (A) 2.5kV/m (B) 1 kV/m (C) 25 kV/m (D) 10 kV/m

27 令通過線圈之磁通變化量維持相同，若將線圈之原始匝數增加 10 匝，量得之感應電壓為 20 伏特。但是若將線圈之原始匝數減少 10 匝，量得之感應電壓為 10 伏特。試求線圈之原始匝數應為多少？ (A) 60 (B) 50 (C) 40 (D) 30

28 某一具有相對導磁係數 4200 的磁性材料，其磁路長度為 0.5 公尺，截面積為 0.05 平方公尺，試求此磁路之磁阻應為多少安培/韋伯？（註：真空之導磁係數為4π ×10⁻⁷ Wb /A⋅m ） (A) 1.9×10³ (B) 4.2×10⁵ (C) 2.4×10² (D) 2.4×10³

29 相對導磁係數為 5000 的磁性材料形成一個平均長度為 20 公分的磁路。若此磁路之磁阻為 5×10³ 安培/韋伯，則此磁路之截面積應為多少平方公分？（註：真空之導磁係數為 4π ×10⁻⁷ Wb /A⋅m） (A) 64 (B) 32 (C) 16 (D) 8

30 一個電感值為 3H 的電感器 X 與另一個電感值為 5H 的電感器 Y 串聯使用，且彼此間無互感，在同一瞬間，若電感器 X 儲存 1 焦耳能量，則電感器 Y 儲存多少能量？ (A) 2.78 焦耳 (B) 1.67 焦耳 (C) 0.60 焦耳 (D) 0.36 焦耳

31 正弦波之波形因數（form factor）為何？ (A) 1.414 (B) 1.11 (C) 1 (D) 0.9

32 法拉第電磁感應定律對發電機感應電勢大小的描述，何者錯誤？ (A)與磁通密度成正比 (B)與線圈有效長度成正比 (C)與線圈轉動速度成反比 (D)與磁通密度方向和移動方向夾角有關

33 有一交流電路之電壓 v(t)=200sin(314t+30˚)，其電壓有效值為多少伏特？ (A) 100 (B) 141.4 (C) 200 (D) 314

34 有一正弦電壓的相量式為 100∠-60˚，和一純電阻元件構成一串聯電路，則其電流之相位角為何？ (A) 30˚ (B) 60˚ (C)-60˚ (D)-150˚

35 有一正弦波電壓的最大值為 100 伏特，則其在相位角 36.9 度時，可量得瞬時電壓為多少伏特？ (A) 50 (B) 60 (C) 70.7 (D) 100

36 有一交流電路之阻抗為 4-j3(Ω)，則此電路呈現下列何種特性？ (A)電阻性 (B)電感性 (C)電容性 (D)電導性

37 試求右圖中電感電壓V_o。

(A) 5.13∠-135˚V (B) 160∠45˚V (C) 10∠90˚V (D) 16∠45˚V

38 如下圖，假設電源頻率均為 15.92Hz，試求跨接於電感的電壓V₂。

(A) 36.28∠-56.48˚V (B) 75∠60˚V (C) 71.55∠288.43˚V (D) 65∠58.40˚V

39 試求右圖電壓V_o 。

(A) 9.41∠11.31˚V (B) 32.28∠18˚V (C)-54.32∠25.18˚V (D) 23.32∠1.21˚V

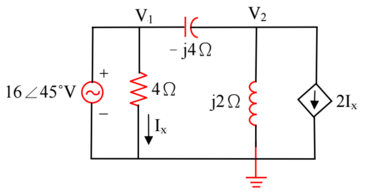

40 試求右圖跨接於電感的電壓V₂。

(A) 35.8∠-71.58˚V (B) 25.2∠-52.30˚V (C) 15.32∠30.20˚V (D) 26.52∠15.32˚V

申論題 (0)
