101年 - 101 經濟部所屬事業機構_新進職員甄試_地球物理：1.震波測勘 2.重磁力測勘#28599

科目：國營事業◆1.震波測勘 2.重磁力測勘 | 年份：101年 | 選擇題數：0 | 申論題數：21

試卷資訊

所屬科目：國營事業◆1.震波測勘 2.重磁力測勘

選擇題 (0)

申論題 (21)

(一)請在橫轴建立地層層名、地層反射時間、重合速度、層間速度(interval velocity)、厚度及預估目標深度，縱轴自海平面向下建立各地層等表格，填入上述資料並繼續解答下列問題。（2分）

(二)請利用重合速度從海平面向下計算至C地層之層間速度。（4分）

(三)請從海平面向下計算至C地層的厚度值。（4分）

(四)若本站是預定探井的井位，請估計D地層頂部海平面下的深度？（2分）

(一）Discontinuities in reflections falling along an essentially linear pattern

(二)Misclosures in tying reflections around loops

(三)Divergences in dip not related to stratigraphy

(四)Diffiaction patterns, particularly those with vertexes that line up in a manner consistent with local faulting

(五)Distortion or disappearance of reflections below suspected fault lines 依據上述五項原則在【圖1】上繪製了 A、B兩支主要斷層，請問各依據哪幾項原則訂定斷層？（各4分，共8分）

(一）請問【圖1】中摘取的不整合反射面C及D，各是依據何種反射特性？（各2分，共 4分）

(二）請問【圖1】中①、②、③之震測相的反射形貌？（各2分，共6分）

(一）【圖2】代表含油氣砂層的模型，相關的地層傳播速度(V)及地層密度(p)如【表1】，請計算A、B、C、D、E層面間的反射係數？與漣波(wavelet)迴旋運算時會呈現波峰或波谷？回答時請依地層層位、地層反射係數、與漣波迴旋運算時會呈現波峰或波谷三個攔位製表（5分）

(二)依據上述結果，請說明含氣砂層的判識方法及含氣砂層頂部應晝在哪裡？（3分）邊際水線會在哪裡？（2分）

五、震測資料處理中心進行震測資料處理時，有三個主要的處理步驟，用來提升信號的解析度，請問是哪三項？（3分）其各項之功能為何？（7分）

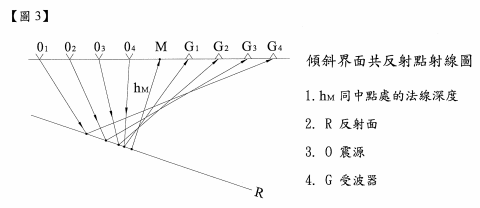

【已刪除】六、震測資料經過靜態修正與動態修正處理後，會將同中點資料聚集進行資料的重合，重合數 (n)的多寡與信噪比(S/N)有關，重合數高將會使信噪比提高

倍。但所有地層不一定是水平的，若地層傾斜如【圖3】時，按水平地層處理時會出現哪些問題，試申述之？（10分）

(一）Isostasy ( 5 分）

(二）Inverse Modeling ( 5 分）

(一）請問磁力資料經過處理後，解釋之前必須經過何種修正？（5分）

(二）海洋地殼上為何會有磁力異常條帶？（10分）其在海洋地殼解釋之應用為何？（5分）

(一）從【圖5】中判斷局部性重力異常值，其代表構造起伏的高地或窪地？（2分）請用數字回答，在圖上標示最高或最低的位置？（1分）請問高地或窪地轴部的走向？ (2分）

【已刪除】(二）假設布蓋重力值的變化與地殼厚度有關，局部重力異常值可能與入侵(intrusion)有關【圖6】，請問入侵物的分布範圍（3分）與走向（2分）？
