101年 - 101 鐵路特種考試_佐級_電子工程：電子學大意#22372

科目：初等/五等/佐級◆電子學大意 | 年份：101年 | 選擇題數：40 | 申論題數：0

試卷資訊

所屬科目：初等/五等/佐級◆電子學大意

選擇題 (40)

1 當二極體於逆向偏壓時，下列敘述何者正確？ (A)空乏區變寬、障壁電位減少 (B)空乏區變寬、障壁電位增加 (C)空乏區變窄、障壁電位減少 (D)空乏區變窄、障壁電位增加
2 若一電源頻率為 50 Hz，經半波整流後，輸出電壓漣波頻率為何？ (A) 25 Hz (B)50 Hz (C)60 Hz (D)100 Hz
3 如圖所示電路，稽納（Zener ）二極體之崩潰電壓VZ＝16 V，請問此稽納二極體之消耗功率約等於 多少？

 (A) 0 W (B)4 mW (C)8 mW (D)10.6 mW
4 如圖所示電路，基極電壓為 0.7 V，集極電壓為 2 V，若熱電壓VT ＝25 mV，請問基極交流電阻rπ等 於多少？
 (A)200 Ω (B)250 Ω (C)400 Ω (D)450 Ω
5 有一N通道空乏型MOSFET的汲極飽和電流IDSS＝8 mA，截止電壓VGS(off)＝-4 V，則在VGS＝0 V的情 況下，請問汲極電流ID＝？ (A)8 mA (B)12 mA (C)16 mA (D)20 mA
6 如圖所示電路，若VDD＝3 V，IREF＝0.1 mA，Q1、Q2及Q3之轉導gm＝20 mA/V，輸出電阻ro＝20 kΩ，請 問電壓增益約等於多少？
 (A)-100 (B)-200 (C)-400 (D)-800
7 如圖所示電路，其功能為何？
 (A)低通濾波器 (B)高通濾波器 (C)半波整流器 (D)全波整流器
8 如圖所示電路，請問輸出電壓 Vo＝？
(A)10 V (B)-10 V (C)12 V (D) -12 V
9 有一差動放大器，假設其差動增益為 1000，共模增益為 1，請問此差動放大器之共模拒斥比（CMRR） 約等於多少？ (A)20 dB (B)30 dB (C)40 dB (D)60 dB
10 若運算放大器的迴轉率（slew rate ） 為 0.5 V/μs，其輸出訊號為峰值 ± 5 V 的對稱三角波，則在不 失真的情況下，此訊號最高頻率等於多少？ (A)20 kHz (B)25 kHz (C)30 kHz (D)50 kHz
11 如圖所示電路，請問Q1與Q2所構成之放大器的組態分別為何？
(A)Q1：共射極Q2：共集極 (B)Q1：共射極Q2：共基極 (C)Q1：共基極Q2：共射極 (D)Q1：共集極Q2：共基極
12 在串聯－串聯之負回授電路，若與其未加上回授時比較，則此回授電路之輸入阻抗及輸出阻抗會有 何變化趨勢？ (A)輸入阻抗減少，輸出阻抗減少 (B)輸入阻抗減少，輸出阻抗增加 (C)輸入阻抗增加，輸出阻抗減少 (D)輸入阻抗增加，輸出阻抗增加
13 若 A 類功率放大器的負載為電阻性負載，請問其最高效率約等於多少？ (A)25% (B)50% (C)78.5% (D)100%
14 下列何種功率放大器通常作為射頻（RF）調諧放大器使用？ (A)A 類功率放大器 (B)B 類功率放大器 (C)AB 類功率放大器 (D)C 類功率放大器
15 電源電路中的 RC 濾波器是屬於下列何種濾波器？ (A)帶通濾波器 (B)高通濾波器 (C)低通濾波器 (D)帶拒濾波器
16 如圖所示電路，假設電晶體 M 的輸出電阻及輸出電容可忽略不計，請問此電路具有何種濾波特性？
(A)低通 (B)高通 (C)帶通 (D)全通
17 如圖所示電路，請問其高頻電壓增益約等於多少？
 (A)0 dB (B)-10 dB (C)-20 dB (D)-30 dB
18 如圖所示電路，若要消除運算放大器輸入偏壓電流（input bias current）的效應，則R3之電阻值應為：
 (A)R1 (B)R2  (C)R1＋R2 (D)R1 // R2
19 如圖所示電路，其功能為何？
(A)弦波產生器 (B)方波產生器 (C)鋸齒波產生器 (D)三角波產生器
20 如圖所示電路，其功能為何？
(A)哈特萊振盪器 (B)考畢子振盪器 (C)韋恩電橋振盪器 (D)RC 移相振盪器
21 如圖所示電路，vA、vB及v C為輸入，vY為輸出，於正邏輯系統中，其功能為何？
(A)AND 閘 (B)OR 閘 (C)NAND 閘 (D)NOR 閘
22 如圖所示電路， 如圖所示電路，A 與 B 為輸入，Y 為輸出，於正邏輯系統中，其功能為何？ 為輸出，於正邏輯系統中，其功能為何？
(A)AND 閘 (B)OR 閘 (C)NAND 閘 (D)NOR 閘
23 如圖所示電路，其功能為何？
(A)NMOS 反相器 (B)PMOS 反相器 (C)CMOS 反相器 (D)BJT 反相器
24 如圖所示電路，A與B為輸入，vo為輸出，於正邏輯系統中，其功能為何？
(A)AND 閘 (B)OR 閘 (C)NAND 閘 (D)NOR 閘

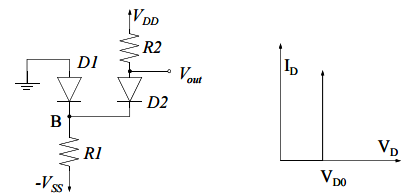

25 今有一二極體電路如下左圖所示，假設二極體元件的電流-電壓（I-V）特性曲線如下右圖所示：導通 後，二極體的端電壓為VD0＝0.7 V，不考慮二極體導通的串聯電阻效應。已知VDD＝10 V、VSS＝5 V、 R1＝5 kΩ、R2＝10 kΩ。試研判此電路中兩顆二極體的導通情形：
 (A)二極體 D1 導通、二極體 D2 不導通 (B)二極體 D1、二極體 D2 都不導通 (C)二極體 D1、二極體 D2 都導通 (D)二極體 D1 不導通、二極體 不導通、二極體 D2 導通
26 有一商用 BJT 電晶體元件其三支接腳分別標記為 A、B、C，又僅有一具電阻計可利用。試利用此電 阻計研判此電晶體之型態與接腳。設此電阻計的(+)端輸出相對於(-)端+1.5 V 的直流電壓，內有電阻 限制最大電流，避免燒毀元件，由通過(+)(-)端兩端點接腳之電流換算求得電阻。今試取任意兩接腳 進行導通測試，測量裝置圖與測量結果如下所示。有關此電晶體之型式與接腳之敘述，下列敘述何 者最為正確？
(A)此電晶體為 NPN 型，且接腳 A 為基極（Base） (B)此電晶體為 NPN 型，且接腳 C 為基極（Base） (C)此電晶體為 PNP 型，且接腳 A 為基極（Base） (D)此電晶體為 PNP 型，且接腳 C 為基極（Base）
27 有一p通道增強型（p-channel enhance mode）之MOSFET元件，不考慮輸出電阻效應，已知其iD-vDS電 流電壓特性曲線如下圖所示，其中電壓vDS、電流iD均採用絕對值。若考慮vGS的極性，試研判其飽和 電流 |iD| 與vGS的關係以下列那一曲線最為正確？
28 今有一單級放大器的電路如下所示，其中定電流源I0部分具有一有限之輸出電阻RO。在進行小信號等效 電路分析時，設信號由輸入端vG輸入，vS為輸出信號。試研判此電路為何種組態（Configuration）？
 (A)Common Drain（CD） (B)Common Gate（CG） (C)Common Source（CS） (D)Common Body（CB）
29 今有一矽BJT差動放大器（Differential amplifier）的電路如下左圖所示，其中Q1、Q2 兩電晶體特性完全相 同，定電流源I0部分具有一有限之輸出電阻RIO。在進行共模特性分析（Common mode analysis）時， 本電路可簡化成一單電晶體放大器之半電路（Half circuit），其電路如下右圖所示。設Q3 的特性與 Q1、Q2 完全相同，有關此等效電路其他各元件與原電路對應元件之間的關係，下列敘述何者最為正 確？
 (A)I0C＝2 I0 (B)RI0C＝2 RI0 (C)RCC＝2 RC (D)vCC＝2 vC1＝2vC2
30 有一放大器電路的頻率響應轉移函數（Transfer function）F(s)＝VO(s)/VI(s)如下所示，其中 s＝jω＝j2πf：  ，在製作絕對值|F(s)|的波德曲線圖（Bode plot）時，欲估計在頻率 f＝3 kHz 時的 線段斜率，下列敘述何者最為正確？ (A)此線段斜率大於+10 dB/decade (B)此線段斜率落在-10 dB/decade 至+10 dB/decade 之間 (C)此線段斜率落在-30 dB/decade 至-10 dB/decade 之間 (D)此線段斜率小於-30 dB/decade
31 有一放大器電路的頻率響應轉移函數（Transfer function）F(s)＝VO(s)/VI(s)如下所示，其中 s＝jω＝j2πf： ，在製作絕對值|F(s)|的波德曲線圖（Bode plot）時，欲估計在頻率 f＝3 kHz 時的相 角，下列敘述何者最為正確？ (A)此相角大於 60° (B)此相角落於 30°至 60°之間 (C)此相角落於-30°至 30°之間 (D)此相角小於-30°
32 有一放大器輸入部分的小信號等效電路如下所示，今定義電容 C 的端電壓為輸出電壓，試分析 的轉移函數可能的頻率響應特性：
(A)高通響應（High-pass response） (B)低通響應（Low-pass response） (C)帶通響應（Band-pass response） (D)帶斥響應（Band-reject response）
33 今有一階 Op Amp-RC 電路所製作的主動式濾波器（Active filter）如下圖所示。設放大器 U1 為理想 的電壓放大器，且 R1＝R2。此電路屬於那一種濾波器類型？
(A)低通濾波器（Low-pass filter） (B)高通濾波器（High-pass filter） (C)帶通濾波器（Band-pass filter） (D)全通濾波器（All-pass filter）
34 今有一NMOS邏輯反相器（Inverter）的電路如下左圖所示，已知電晶體Q1、Q2特性均相同。此電路 之電壓轉移特性（Voltage transfer characteristic）如下右圖所示。在此電壓轉移曲線所標示的四個工 作點中：A點為v ＝0 V的工作條件；B點為電壓轉移曲線斜率＝-1 的工作條件；C點為vo＝0.5VDD的 工作條件；D點為vI＝VDD的工作條件，試研判那一工作點的功率損耗最少？
 (A) A (B) B (C) C (D) D
35 有一放大器應用電路，設放大器U1 為理想放大器，且飽和電壓（Saturation voltage）為+10 V與-10 V，亦 即輸出電壓侷限在-10 V到+10 V之間。設電阻R1、R2 均相等，今輸入電壓VI為振幅VP＝1 V之正弦 波，試研判輸出電壓VO之反應：
 (A)VO將落入一定值不再變動 (B)  產生振幅為 2 V的正弦波放大輸出 (C)VO產生振幅為 10 V的正弦波輸出 (D)VO產生振幅為+10 V的方波輸出
36 有一放大器應用電路，設放大器U1 為理想放大器，且飽和電壓（Saturation voltage）為+10 V與-10 V，亦 即輸出電壓侷限在-10 V到+10 V之間。設電阻R1、R2、R3 均相等，試研判輸出電壓VO可能之波形：
 (A)VO產生正弦波輸出 (B)VO產生方波輸出 (C)VO產生鋸齒波輸出 (D)VO穩定處於 10 V或-10 V的穩態中
37 有一放大器振盪電路，設放大器U1 為理想放大器，已知R2＝2 kΩ、R1＝1 kΩ、R3＝R4＝3 kΩ、C1 ＝C2＝1 pF，試研判輸出電壓VO可能之振盪頻率：
(A)接近 25 MHz (B)接近 50 MHz (C)接近 100 MHz (D)接近 150 MHz
38 今有一二極體電路如下左圖所示，假設二極體元件均為理想二極體，其電流-電壓（I-V）特性曲線如 下右圖所示：順向導通電壓為VD0＝0 V，不考慮二極體導通的串聯電阻效應。已知VP＝2 V，試研判 此電路中有關C1 的描述，下列那一敘述最為正確？
 (A)C1 的端電壓接近 2 V 且 A 節點電壓比 B 節點電壓高 (B)C1 的端電壓接近 2 V 且 A 節點電壓比 B 節點電壓低 (C)C1 的端電壓接近 4 V 且 A 節點電壓比 B 節點電壓低 (D)C1 的端電壓接近 4 V 且 A 節點電壓比 B 節點電壓高
39 今有一使用Zener二極體電路如下左圖所示，假設二極體元件的電流-電壓（I-V）特性曲線如下右圖 所示：順向導通電壓為VD0＝0.7 V，逆向崩潰電壓為VZ0＝5 V，不考慮導通的串聯電阻效應。試研判 此電路之電壓轉移特性以下列何者曲線最為正確？
40 今有一二極體電路如下左圖所示，已知二極體的特性函數為  ，其中  Is= 1×10-12( A )、 VT＝25 mV，VD、ID分別為流經二極體的電壓降，實際的電流-電壓（I-V）特性曲 線如下右圖所示。已知VDD＝2 V、R＝500 Ω。試研判此電路通過二極體的電流ID：
 (A)接近 3.5 mA   (B)接近 2.5 mA (C)接近 1.5 mA  (D)接近 0.5 mA
