101年 - 101 高等考試_三級_化學工程：化學程序工業（包括質能均衡）#39538

科目：化學程序工業(包括質能均衡) | 年份：101年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：化學程序工業(包括質能均衡)

選擇題 (0)

申論題 (7)

一、關於蒸餾塔之設計與操作，請簡要說明如何選定其最佳操作壓力與回流比。（20 分）
⑴冷凝器之熱負荷。（10 分）
⑵再沸器之熱負荷。（10 分）
三、針對以下製程，請繪其程序流程圖（process flow diagram）及簡單控制迴路，必要 時，使用之程序符號請說明：（20 分） ACO由廠外進入壓力容器（V-101）中，從V-101 由泵浦（P-101A/B）輸送，流量由 泵浦出口之流量控制閥控制，經加熱爐（H-101）加熱至 340℃，再入反應器（R-101） 反應，反應器為一填充床，轉化率為 40%；離開R-101 之流體利用壓差先進入氣液 分離塔（S-101）分離出氣體產物，塔底之熱液體進入廢熱回收鍋爐（E-101）冷卻 至 160℃，使殼側鍋爐水（bfw）產生中壓蒸氣（mps），製程液體出口溫度之控制， 藉由調整E-101 之液位控制器（level controller）之設定點（set point）來達成，E-101 之液位控制器同時也用以控制鍋爐之進水量。 其中 ACO：Acetylated Castor Oil，bfw：boiler feed water，mps：medium pressure steam。 P：pump，H：fired heater，E：heat exchanger，V：vessel，R：reactor，S：separator。
⑴請以流程圖說明緊急排放時，廢氣進入尾氣燃燒塔（flare）之流程規劃。（10 分）
⑵簡要說明 flare 之功能結構。（10 分）

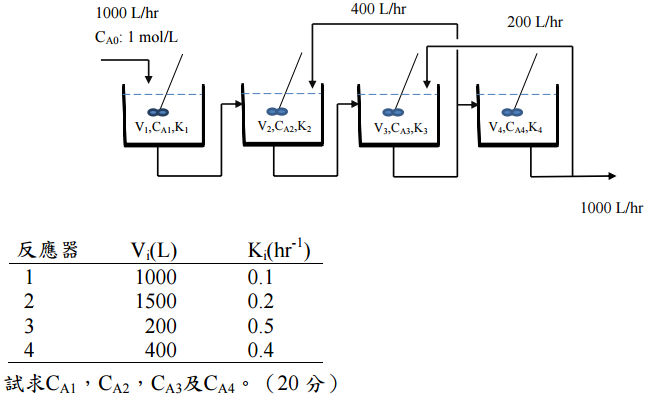

【已刪除】五、化學反應在一系列四個連續式攪拌反應槽（Continuous Stirred Tank Reactor, CSTR） 中發生，流程如下圖所示，反應方程式為  假設⑴反應在液相中且在穩態 i K 下進行，⑵體積與密度保持不變，⑶速率方程式為 R i = Vi K i C Ai ，其中 V：體積， K：速率常數，C：濃度。
