102年 - 102 地方政府特種考試_三等_建築工程、公職建築師：建築結構系統#25815

科目：建築結構系統 | 年份：102年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：建築結構系統

選擇題 (0)

申論題 (6)

⑴自重及地震力共同作用時。（10 分）

⑵出平面（out of plane）的另一向地震力也同時作用於重心點，造成兩個水平地震力與一個自重共同作用時。（10 分）

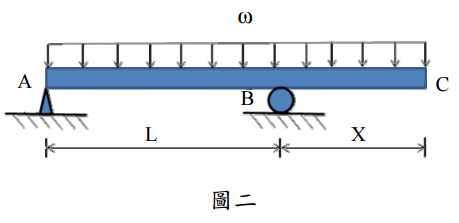

【已刪除】二、圖二為簡支梁，其右端帶有懸臂長度，梁上承受均佈載重。若 X = L/2，則 AB 間的最大彎矩為何（10 分）？若此梁為 RC 構造，試繪出因彎矩產生的主要拉力鋼筋位置（10 分）。

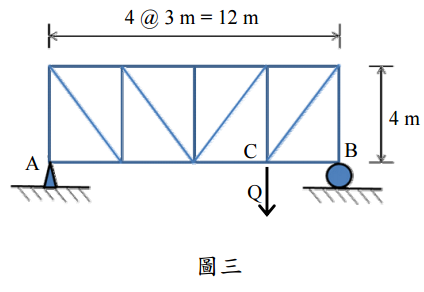

【已刪除】三、某廢棄工廠再利用案例中，有一個鋼鐵桁架結構狀況良好，各桿件的斷面尺寸皆相同，如圖三所示。由於需要在 C 點加上載重 Q，故先要評估其結構安全性。今擬就 C 點有載重時，可能造成那根桿件最先發生挫曲破壞進行評估（可忽略自重影響），試提出評估結果。（20 分）

四、現行抗震設計的作法有許多跟只抵抗重力或風力的設計不同，導致抗震 RC 結構的桿件尺寸及細部設計會有許多特殊之處。有一個重要概念為：強柱弱梁。試說明此一概念如何落實在一個 RC 抗彎矩構架的柱梁尺寸設計中。（20 分）

五、某一戶外重要大型公共藝術（長寬各 3 米，高 4 米）於颱風中受損，需要緊急搭建一個保護其不受風力作用，同時可進行維修的施工棚架，使用期間以一年計。施工棚架以該藝術品為中心，可用外部最大尺寸為長寬各 18 米但高度無限制，內部要有淨空長寬各 12 米及高 5 米；尚須設置一個門（高 4 米，寬 5 米）作為施工機具進出口。棚架要滿足可以在颱風季節裡的抗風強度，以及兼顧造型美觀。試提出建築規劃草案，並說明結構系統的概念，以便由結構技師接手進行細部計算。（20 分）
