102年 - 102 警察特種考試_三等_交通警察人員電訊組：電路學#25523

科目：電路學 | 年份：102年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (5)

一、有兩個 110 V 的純電阻加熱器，額定功率分別為 1000 W 和 500 W。若將兩加熱器串聯使用於 110 V 的電源，計算兩加熱器的功率（不考慮電阻之溫度效應）。（20 分）

【已刪除】二、計算下圖電路中的電壓源、電流源以及兩電阻 R₁ 和 R₂ 之功率（標示供應、吸收或消耗）。（20 分）

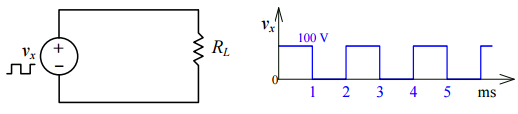

【已刪除】三、一額定 200 V、100 W 之純電阻負載，若以右下圖之振幅 100 V 方波電壓源 vx供應，計算電阻負載之平均功率。（20 分）

【已刪除】四、如圖， R =143 Ω， L = 2.5 mH ，C =1 μF，求共振頻率（resonant frequency）ω₀，半功率頻率（half-power frequencies）ω₁、ω₂（假設ω₁＜ω₂）以及品質因數（quality factor）Q。（20 分）

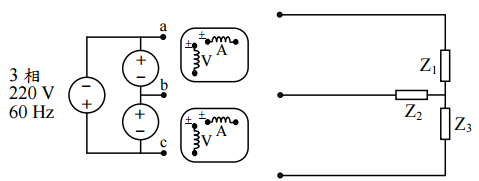

【已刪除】五、三相 220 V、60 Hz 交流電壓源，應平衡三相負載，並以兩功率計量測三相功率。其中，功率計含電壓及電流之線圈。繪接線圖，並證明兩功率計之總和即為三相功率。（20 分）
