103年 - 機電整合丙級學科-06：自動化機構認識及裝配51-109#17482

科目：技檢◆機電整合-丙級 | 年份：103年 | 選擇題數：59 | 申論題數：0

試卷資訊

所屬科目：技檢◆機電整合-丙級

選擇題 (59)

51. 一般而言，自動化機構(械)在組裝時，下列何者是首先要組裝的元件 (A)機構(B)感測器(C)氣壓管路(D)電氣線 路。

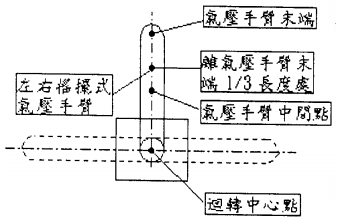

52. 下圖為左右搖擺式氣壓手臂，在裝配管線時，固定部分的管線應從 _____進入迴轉部分，才能避免纏繞、拉扯等問題。 (A)氣壓手臂末端 (B)氣壓手臂中間點 (C)氣壓手臂迴轉中心點 (D)離氣壓手臂末端 1/3 長度處
53. 彈簧受一壓縮力，則被壓縮量與壓縮力為下列何種關係？ (A)反比(B)正比(C)平方比(D)無關。
54. 若彈簧受一壓縮力其彈簧常數愈大，則被壓縮量 (A)愈大(B)愈小(C)相同(D)沒有關係。
55. 兩個正齒輪嚙合傳動，當主動齒輪做正反轉時，兩個嚙合齒輪間有否背隙 (A)有(B)沒有(C)緊密結合(D)無關。
56. 利用聯軸器傳動，兩軸心允許之偏心量為 (A)大(B)稍有偏心(C)要完全對心(D)非常大。
57. 下列傳動組合，何者傳動背隙較小 (A)小齒輪與齒條(B)方形螺桿與套筒(C)滾珠螺桿與套筒(D)鏈條與鏈輪。
58. 下列傳動組件何者傳動精度較高 (A)平皮帶 (B)V 型皮帶 (C)齒形皮帶 (D)鏈條。
59. 肘節機構的功能一般應用於下列何者？ (A)夾具(B)調速器(C)分度(D)旋轉機構。
60. 下列組件何者具有減速及吸收衝擊之功能 (A)聯軸器(B)離合器(C)致動器(D)緩衝器。
61. 一般緩衝器之作用為 (A)減速(B)加速(C)加大出力(D)行程兩端終端動作緩衝。
62. 一般油壓缸或氣壓缸活塞桿伸出時是否可承受側向力 (A)不可(B)可以(C)可承受很大的側向力(D)無關。
63. 當馬達連接聯軸器驅動導螺桿及平台負荷時，其安裝之偏心度應較聯軸器允許範圍 (A)較大(B)較小(C)剛好在最 大範圍(D)無關。
64. 下列英文簡稱何者有誤？ (A)FMS 彈性製造系統 (B)CIM 電腦整合製造 (C)CAD/CAM 電腦輔助設計與製造 (D)CAT電腦輔助製程規劃。
65. 下列英文簡稱何者有誤？ (A)FA 辦公室自動化 (B)PA 程序自動化 (C)CAPP 電腦輔助製程規劃 (D)CAE 電腦輔助工程分析。
66. 如下圖所示，四邊形 3、6、8、4 各邊的長度相等，其他各邊也相等，當 1、2 微微靠近時，3 向左移動非常明 顯，此為 (A)倍程機構(B)倍力機構(C)急回機構(D)平行機構。
67. 如下圖所示，偏心輪 2 在滑塊 3 做旋轉運動，又滑塊 3 在槽 4 的框內上下運動，則使得桿 5 在槽 4 的左右產生 (A)旋轉運動(B)往復運動(C)加速度運動(D)搖擺運動。
68. 如下圖所示，上下運動的作用力 F 作用在連桿機構，當作用力 F 下上一次循環，則輸送帶上的物件有幾個會 通過此機構？ (A)1(B)2(C)3(D)4。
69. 如下圖所示，上下運動的作用力 F 作用在連桿機構，當作用力 F 下上一次循環，則輸送帶上的物件只有一個 會通過此機構，此為 (A)整列(B)分揀(C)分離(D)定位 機構。
70. 利用皮帶式輸送帶連續緊密送料，由慢速帶轉至另一快速帶時，會因速差關係使工件自動 (A)整列(B)分揀(C)分 離(D)定位。
71. 如下圖所示，採用連桿和兩支氣壓或油壓缸構成的上端點行程運動機構有幾個位置？ (A)2(B)3(C)4(D)6。
72. 如下圖所示，是齒輪與齒條組合的直線運動機構，若齒條 C 做直線運動，齒條 C 使齒輪 B 轉動並在齒條 A 上 滾動，則齒輪中心位移為齒條 C 行程的 (A)1/4(B)1/3(C)1/2(D)1.0 倍。
73. 如下圖所示，是齒輪與齒條組合的直線運動機構。若齒條 C 做直線運動，齒條 C 使齒輪 B 轉動並在齒條 A 上 滾動，則齒輪中心的輸出力為作用在齒條 C 之力的 (A)1(B)2(C)3(D)4 倍。
74. 如下圖所示，是齒輪與齒條組合的直線運動機構，若齒條向左直線運動速度為 v，則齒條 C 使齒輪 B 轉動並在 齒條 A 上滾動的速度為 (A)向左 0.5v (B)向左 2v (C)向右 0.5v (D)向右 2v。
75. 雙軌滑動平台其安裝的平行度偏差，下列敘述何者最正確？ (A)會影響定位精度，不會影響滑動摩擦阻力 (B)會影響滑動摩擦阻力，不會影響定位精度 (C)不會影響定位精度及滑動摩擦阻力 (D)會影響定位精度及滑動摩擦阻力。
76. 滾珠導螺桿與方形導螺桿傳動特性比較，下列敘述何者最正確？ (A)精度高、背隙誤差大(B)精度高、背隙誤差 小(C)精度差、背隙誤差大(D)精度差、背隙誤差小。
77. 如下圖所示，兩個對偶元件互相接觸方式的運動對是 (A)旋轉對(B)滑行對(C)滾動對(D)平面對。
78. 如下圖所示，兩個對偶元件互相接觸方式的運動對是 (A)旋轉對(B)滑行對(C)滾動對(D)平面對。
79. 如下圖所示，兩個對偶元件互相接觸方式的運動對是 (A)旋轉對(B)滑行對(C)滾動對(D)平面對。
80. 如下圖所示，兩個對偶元件互相接觸方式的運動對是 (A)旋轉對(B)滑行對(C)滾動對(D)平面對。
81. 如下圖所示，是一種 (A)切線凸輪(B)偏心確動凸輪(C)三角確動凸輪(D)凹槽式確動凸輪。
82. 如下圖所示，是一種 (A)切線凸輪(B)偏心確動凸輪(C)三角確動凸輪(D)凹槽式確動凸輪。
83. 如下圖所示，是一種 (A)切線凸輪(B)偏心確動凸輪(C)三角確動凸輪(D)凹槽式確動凸輪。
84. 如下圖所示，是一種 (A)切線凸輪(B)偏心確動凸輪(C)三角確動凸輪(D)凹槽式確動凸輪。26
85.  左圖的機構中運動時，機件不分離情況下，可簡化為
86. 左圖的機構中運動時，機件不分離情況下，可簡化為
87. 左圖的機構中運動時，機件不分離情況下，可簡化為
88. 左圖的機構中運動時，機件不分離情況下，可簡化為
89. 若將一軸之迴轉運動，用兩輪之滾動接觸直接傳達於另一軸，使之發生連續性迴轉運動，此種傳達動力的兩 輪，謂之 (A)皮帶輪(B)摩擦輪(C)日內瓦輪(D)確動凸輪。
90. 下列何者不是機械手臂的座標結構？ (A)直角座標(B)三角座標(C)極座標(D)圓筒座標。
91. 下列何者不是機械手臂的座標結構？ (A)直角座標(B)關節座標(C)平面座標(D)圓筒座標。
92. 機械手臂用於大平面鋼板移送，手爪部分宜採用 (A)電磁夾爪(B)真空吸盤(C)機械式夾爪(D)氣壓式夾爪。
93. 機械手臂用於小平面玻璃件移送，手爪部分宜採用 (A)電磁夾爪(B)真空吸盤(C)機械式夾爪(D)氣壓式夾爪。
94. 可承載極輕負載，且保持極高之裝配精度，下列何種軸承最適合？ (A)線性軸承(B)滾珠軸承(C)滾針軸承(D)滑動 軸襯。
95. 適用於承載輕負載之高速迴轉運動場合，又可保持良好之裝配精度，下列何種軸承最適合？ (A)線性軸承(B)滾 珠軸承(C)滾針軸承(D)滑動軸襯。
96. 適用於承載重負載之高速迴轉運動場合，又可保持良好之裝配精度，下列何種軸承最適合？ (A)線性軸承(B)滾 珠軸承(C)滾針軸承(D)滑動軸襯。
97. 適用承載極重負載之低速迴轉運動場合，下列何種軸承最適合？ (A)線性軸承(B)滾珠軸承(C)滾針軸承(D)滑動軸 襯。
98. 下列何者是自動化系統檢知外界各種情況變化的器具？ (A)控制器(B)感測器(C)致動器(D)機構。
99. 下列何者是自動化系統發號指揮命令的器具？ (A)控制器(B)感測器(C)致動器(D)機構。
100. 下列何者是自動化系統接受命令，轉換成機械能的器具？ (A)控制器(B)感測器(C)致動器(D)結構體。
101. 下列何者是自動化機構之支撐機件？ (A)控制器(B)感測器(C)致動器(D)結構體。
102. 減速機與馬達搭配使用，可以獲得 (A)提高轉速(B)提高效率(C)提高扭矩(D)提高馬力 的功用。
103. 下列何種螺紋可傳遞的動力最大？ (A)V型(B)梯型(C)方型(D)圓頭。
104. 小齒輪帶動齒條是何種傳動機構？ (A)直線轉換曲線(B)迴轉轉換曲線(C)直線轉換直線(D)迴轉轉換直線。
105. 下列哪一種馬達在緊急停止時，過轉數最多？ (A)感應(B)可逆(C)附電磁剎車(D)使用剎車器 馬達。

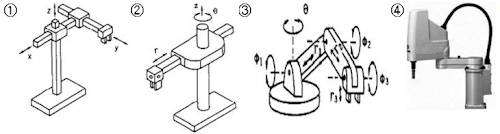

106. 下列何種機械手臂屬於直角座標式？
107. 下列何種機械手臂屬於圓柱座標式？
108. 下列何種機械手臂屬於手臂關節座標式？
109. 下列何種機械手臂屬於圓筒型水平關節座標式？
