103年 - 103年評價職電子電機自動控制考古題#25699

科目：國營事業◆自動控制 | 年份：103年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：國營事業◆自動控制

選擇題 (50)

1.一般標示為 AC 110 V / 60 Hz 電源，此 110 V 是指交流電源的： (A)最大值電壓 (B)平均值電壓 (C)有效值電壓 (D)最小值電壓
2.使用電壓表量測待測物件的電壓，其正確接法為： (A)與待測物件並聯 (B)與待測物件串聯 (C)與電源並聯 (D)與電源串聯
3.先將 15 歐姆電阻與 10 歐姆電阻接成並聯，之後再和 4 歐姆電阻串聯，則總電阻值為： (A) 4 歐姆 (B) 6 歐姆 (C) 8 歐姆 (D) 10 歐姆
4.一般具有繼電器型輸出接點的可程式控制器，其輸出接點的額定電流為： (A) 3 安培 (B) 2 安培 (C) 1 安培 (D) 0.5 安培
5.根據歐姆定律，當電阻不變時，其電壓與電流的關係是： (A)成反比 (B)成正比 (C)成平方反比 (D)成平方正比
6.下列何者元件經常被應用於作為電氣隔離功能？ (A)場效電晶體 (B)電晶體 (C)光耦合器 (D)二極體
7.使用可程式控制器要控制七段顯示器時，適宜使用下列何種介面？ (A)電晶體 (B)繼電器 (C) SCR（閘流體） (D) SSR（固態電驛）
8.將兩個 5 法拉的電容器接成並聯，則總電容值為： (A) 2 法拉 (B) 2.5 法拉 (C) 5 法拉 (D) 10 法拉
9.一般可程式控制器的輸出接點，若要接交流負載，要選用下列何者？ (A)繼電器輸出 (B)脈波輸出 (C)電容器輸出 (D)電晶體輸出
10.若增加直流分激電動機的激磁電流，則該電動機的轉速將： (A)維持不變 (B)滅少 (C)增加 (D)停止不動
11.有一部 4 極 60 Hz 的感應電動機，若其滿載時的轉差率為 2 %，則輸出轉數為： (A) 36 rpm (B) 1200 rpm (C) 1764 rpm (D) 1800 rpm
12.比壓器的主要功能是將： (A)直流大電壓轉變為直流小電壓 (B)直流大電流轉變為直流小電流 (C)交流大電流轉變為交流小電流 (D)交流大電壓轉變為交流小電壓
13.三相 Y 型連接變壓器的線電壓為 380 V，則其相電壓應為： (A) 440 V (B) 380 V (C) 220 V (D) 110 V
14.在一般工業配線場合，要達成自保持電路功能，則按鈕開關要： (A)並聯 b 接點 (B)串聯 b 接點 (C)串聯 a 接點 (D)並聯 a 接點
15.感應電動機的轉矩會與其電壓： (A)平方成反比 (B)平方成正比 (C)成反比 (D)成正比
16.定功率型的電動機，其輸出轉矩會與轉速成： (A)反比 (B)平方反比 (C)正比 (D)平方正比
17.下列感應電動機的起動方式中，何者所產生的起動電流為最大： (A)全壓起動法 (B)自耦變壓器起動法 (C)電抗器起動法 (D) Y-Δ 起動法
18.用來排除控制電路故障，最簡便的檢查儀表為下列何者？ (A)瓦特表 (B)三用電表 (C)電壓表 (D)電流表
19.計算電費的 1 度電是指： (A) 1 瓦-小時 (B) 10 瓦-小時 (C) 100 瓦-小時 (D) 1000 瓦-小時
20.要檢查絕緣電阻是否良好，以選用下列何者最適宜？ (A)電壓計 (B)電流計 (C)高阻計 (D)接地電阻計
21.在一般工業配線場合，要達成互鎖控制功能，則在線圈之前要： (A)串聯 a 接點 (B)串聯 b 接點 (C)並聯 a 接點 (D)並聯 b 接點
22.在規劃自動化機器的編輯程式時，應該先編輯下列何者程式，以防止撞機或爆炸的危險？ (A)緊急停止程式 (B)掃描程式 (C)順序動作程式 (D)步進程式
23.要起動同步電動機，其磁場繞組應該在： (A)起動之前加交流激磁電流 (B)起動之後加交流激磁電流 (C)起動之前加直流激磁電流 (D)起動之後加直流激磁電流
24.有一個 10 kW / 100 V 電熱器，則該電熱器的電阻為： (A) 20 歐姆 (B) 10 歐姆 (C) 2 歐姆 (D) 1 歐姆
25.體積不變的電阻器，若將其長度增為原來的 n 倍，則該電阻器的電阻值變為原來的： (A) n 2 倍 (B) n 倍 (C) 1 / n 倍 (D) 1 / n 2 倍
26.一般熱電偶的主要用途是在測量： (A)位移 (B)磁場 (C)容量 (D)溫度
27. RS - 232C 介面一般被用於： (A)調變信號傳輸 (B)串列信號傳輸 (C)並列信號傳輸 (D)類比信號傳輸
28.感應電動機的功率因數，在滿載時會比在輕負載或無載時為： (A)相同 (B)低 (C)高 (D)不一定
29.單相感應電動機的轉子一般多為： (A)永磁式 (B)繞線式 (C)鼠籠式 (D)蔽極式 X1 C1 C2 C1 Y1 C2 RST C1 RST C2 1 次 2次
30.積熱電驛(Thermal Relay)其主要目的在作為： (A)過電壓保護 (B)短路電流保護 (C)接地保護 (D)過載電流保護
31.三相／6 極／60 Hz 之同步電動機， 其每分鐘之轉速為： (A) 1200 rpm (B) 1800 rpm (C) 2400 rpm (D) 3600 rpm
32.已經使用後的電容器，在碰觸之前應先實施下列何者過程，以策安全： (A)絕緣 (B)放電 (C)降溫 (D)清潔
33.有一交流電動機的輸出馬力為 5 HP、效率為 0.9，則其輸入功率為： (A) 4.14 KW (B) 5 KW (C) 5.56 KW (D) 6.51 KW
34.作為進相用電容器，其最主要功能為： (A)穩定電壓 (B)濾除雜訊 (C)改善功率因數 (D)抑制突波
35.數字為 0 ~ 9 的 BCD 碼（二進制十進位碼）指撥開關，設 0 表示低電位，1 表示高電位，若撥至數 字 6，其電位依序是： (A) 1001 (B) 0110 (C) 0101 (D) 1110
36.當可程式控制器停電時，下列何種記憶體無法繼續保持可程式控制器的資料及指令： (A) RAM (B) ROM (C) EEPROM (D) EPROM
37.布林代數 F ( x , y , z ) = ( x + z ) ( y + z ) 經由化簡之後可得： (A) y z + x (B) x y + z (C) x z + y (D) x y
38.有一部電動機，在無載時的速率為 1050 rpm，在滿載時的速率為 1000 rpm，則該電動機的速率調 整率為： (A) 12 % (B) 10 % (C) 8 % (D) 5 %
39.有關自動控制敘述，下列何者錯誤？ (A)由輸出端反饋部份信號至輸入端稱為閉迴路控制 (B)條件控制是依照不同的時間條件對應不同的動作狀態 (C)影響受控體狀態的因素稱為干擾 (D)設定值為固定的控制器亦可稱為調節器(Regulator)
40.如【圖 40】所示為油壓系統方塊圖，圖中 分別代表什麼機構？ (A)油壓產生機構、油壓控制機構、油壓驅動機構 (B)油壓驅動機構、油壓控制機構、油壓產生機構 (C)油壓產生機構、油壓安全機構、油壓控制機構 (D)油壓控制機構、油壓過濾機構、油壓產生機構
41.如【圖 41】所示邏輯電路中，若 C=1 時，輸出函數 Y=？ (A) Y = A+B (B) (C) (D)
42.如【圖 42】所示，氣壓元件名稱為何？ (A)雙壓閥 (B)單向節流閥 (C)單動氣壓缸 (D)氣壓泵
43.如【圖 43】所示，為下列何種方向控制閥？ (A)四口一位閥 (B)五口四位閥 (C)四口三位閥 (D)五口二位閥
44.氣壓系統中的氣壓調整組合（三點組合；FRL）是下列何種組合？ (A)空氣過濾器、氣壓方向閥、壓力調整器 (B)空氣過濾器、氣壓方向閥、壓力產生器 (C)空氣產生器、氣壓方向閥、壓力調整器 (D)空氣過濾器、氣壓調整閥、氣壓潤滑器
45.有關三相感應電動機 Y-Δ 起動敘述，下列何者正確？ (A)起動時採用 Δ 型接線 (B) Y 型接線，相電壓為線電壓的  (C)起動電流為全壓起動電流的 1/3 (D)起動轉矩為全壓起動轉矩的
46.下列何種電動機只能使用在直流電源？ (A)串激式電動機 (B)分激式電動機 (C)感應式電動機 (D)同步式電動機
47.反饋控制系統中所採用的 PID（比例-積分-微分）控制器，具有消除穩態誤差效果的控制器？ (A) P 控制器 (B) I 控制器 (C) D 控制器 (D) PD 控制器

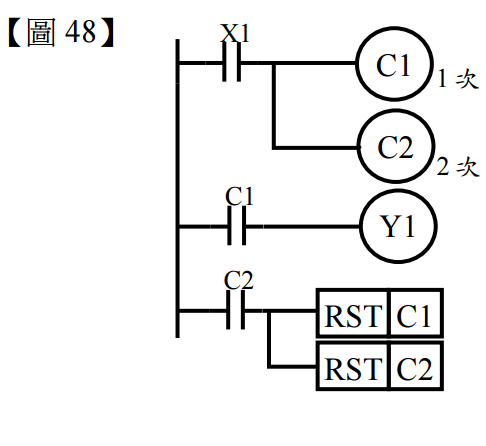

48.如【圖 48】所示之 PLC 階梯圖，其中 C1 及 C2 表示計數器，Y1 為輸出，其功能為何？ (A)限時控制 (B)計數控制 (C)自動閃爍控制 (D)交替控
49.有關感測器元件之敘述，下列何者錯誤？ (A)感測器係將測得物理量轉換成機械信號 (B)正溫度係數熱敏電阻器溫度愈高，電阻值愈大 (C)光敏電阻器隨外部光線強弱而改變電阻值，故為無電源感測器 (D)反射式光電開關之檢測距離與待測物體表面材質有關
50.下列何者屬於非接觸性開關？ (A)限制開關 (B)按鈕開關 (C)磁簧開關 (D)極限開關
