105年 - 03200 變壓器裝修 乙級 工作項目 04：線圈製作 1-50#38933

科目：技檢◆變壓器裝修-乙級 | 年份：105年 | 選擇題數：100 | 申論題數：0

試卷資訊

所屬科目：技檢◆變壓器裝修-乙級

選擇題 (100)

1. 線圈接頭接續不良在運轉中會使(A)線圈局部過熱(B)電壓增加(C)電流增加(D)渦損增加。
2. 平角銅線由圓銅線徑抽壓加工後，在包紙前務須施行(A)烘乾(B)退火處理(C)拉直(D)塗漆。
3. 大電流繞阻常採用(A)角筒線圈(B)連續線圈(C)螺狀線圈(D)局型線圈。
4. 下列那一項不符合於鋁導體之性質(A)易氧化(B)硬度較銅小(C)熱膨膠率比鋼材大(D)導電率接近 100％。
5. 導線為 2 ㎜×1 ㎜之平角銅線，若改用圓銅線繞製時其線徑應為(A)1 ㎜(B)1.4 ㎜(C)1.6 ㎜(D)2.0 ㎜。
6. 桿上變壓器通常採用(A)單繞組(B)雙繞組(C)三繞組(D)多繞組。
7. 線圈導體留有尖角時會因(A)尖端放電(B)電壓升高(C)電流增大(D)電阻增大 而引起絕緣破壞。
8. 配電級變壓器繞組，若溫升限制為 65℃時，則其所用絕緣材料為(A)A 類(B)E 類(C)F 類(D)H 類。
9. 桿上變壓器一次側設有分接頭，其目的是(A)預備故障時，可改用其他分接頭(B)調整功率因數(C)調整電壓(D)調 整電流。
10. 一般油浸配電級變壓器，高壓分接頭出口線，絕緣長度約與線圈(A)相同(B)大於線圈 30mm(C)大於線圈 100mm /m(D)大於線圈 200m/m。
11. 若變壓器匝比為 200，高壓線圈之導體截面積為 20 ㎜ 2，則低壓導體之總截面積約為(A)20 ㎜ 2(B)200 ㎜ 2(C)40 0 ㎜ 2(D)4000 ㎜ 2。
12. 中國國家標準(CNS)規定變壓器繞組以(A)銅(B)鋁(C)銅或鋁(D)鐵或鋁 導電材料繞成。
13. 繞組的油道分佈不良將使(A)線圈溫度增加(B)線圈溫度降低(C)電壓增加(D)電壓降低。
14. 線圈內徑符合設計值，但外徑較設計值大時，則變壓器的(A)鐵損增大(B)銅損減少(C)阻抗變小(D)阻抗增大。
15. 銅是一種(A)絕緣材料(B)導電材料(C)半導體材料(D)磁性材料。
16. 使用二條以上導線繞製線圈時，必須施行(A)整形(B)密合(C)轉位(D)銀焊 處理。
17. 線圈若導體轉位不良，則可能發生(A)鐵損增加(B)激磁電流增加(C)銅損增加(D)鐵損減少。
18. 線圈間隔片不在一直線上，將會影響(A)電場強度(B)絕緣強度(C)機械強度(D)散熱效果。
19. 三相變壓器其二次側欲接成三相 380V 及單相 220V 時，其引出線至少應有(A)3 條(B)4 條(C)5 條(D)6 條。
20. 目前配電變壓器線圈通常用平角線之範圍為：(A)厚 1～4.5 公厘，寬 4～14 公厘(B)厚 3～7 公厘，寬 6～18 公 厘(C)厚 5～10 公厘，寬 10～20 公厘(D)厚 8～12 公厘，寬 15～30 公厘。
21. 導體轉位處必須(A)凡立水處理(B)加強絕緣(C)美觀(D)磨平。
22. 線圈邊緣墊環之主要功用為(A)增加線圈高度(B)可減少圈數(C)加強美觀(D)增強機械強度。
23. 鋁之導電率約為銅之(A)30％(B)60％(C)70％(D)80％。
24. 若以每 60°分設一油道，則其油道應有(A)4 道(B)6 道(C)8 道(D)10 道。
25. 使用 A 類絕緣材料的油浸式變壓器，其線圈的最高容許溫升(A)40℃(B)65℃(C)50℃(D)55℃。
26. 一般桿上變壓器所用的絕緣材料為(A)A 類(B)B 類(C)E 類(D)H 類。
27. 線圈完成後之外徑較設計值大，高度較設計值低時，變壓器之阻抗電壓將(A)變大(B)變小(C)不變(D)負載大時變 大，負載小時變小。
28. 線圈之最熱點較難冷卻處為(A)線圈中層部(B)愈靠近鐵心處(C)線圈外圍部(D)線圈上下端面。
29. 為防範導體絕緣紙有局部針孔存在，絕緣紙至少需重疊(A)2 張(B)6 張(C)10 張(D)14 張。
30. 自耦變壓器一、二次間之絕緣電阻為(A)零(B)無限大(C)大於 1Ω(D)小於 1Ω。
31. B 類絕緣材料之容許溫度比 H 類材料(A)高(B)低(C)相同(D)在 115°以內為高，超過 115°以外為低。
32. 變壓器之溫升限制，因所用(A)導體材料(B)鐵心材料(C)外殼材料(D)絕緣材料 種類而異。
33. 繞製變壓器時線圈之高度，若較圖面所示之數值為長時，則(A)銅損增加(B)鐵損增加(C)鐵損減少(D)阻抗電壓減 小。
34. 變壓器二次繞組之導線面積增加時，其激磁電流(A)升高(B)降低(C)不變(D)不穩定。
35. 標準銅線的導電率約為(A)60％(B)80％(C)100％(D)120％。
36. 銅線焊接，其表面毛頭應予磨平，其主要原因是毛頭會(A)刺人(B)影響電流通過(C)使磁通不均勻(D)破壞絕緣。
37. 線圈引出線過短，易造成(A)絕緣不良(B)電阻增加(C)電流增加(D)接續困難。
38. 內外繞組之軸向安匝須分佈一致之目的為(A)減少銅損(B)降低阻抗電壓(C)增加絕緣強度(D)減少綜合電磁機械 13 應力。
39. 線圈抽頭絕緣等級至少應比照與線圈(A)同一級或以上(B)可降 1 級(C)可降 2 級(D)可降 3 級。
40. 變壓器用鋁作導體，最大缺點是(A)導電率差(B)膨脹率大(C)比重輕(D)焊接困難。
41. 線圈引出線使用皺紋紙帶包紮時，一般採用(A)1/6 重疊(B)1/4 重疊(C)1/2 重疊(D)不重疊為佳。
42. 三相內鐵型變壓器各相繞組的捲繞方向(A)相同(B)相反(C)互成 60 度(D)互成 120 度。
43. 一次與二次線圈捲繞方向不同時，對何者有關﹖(A)銅損(B)鐵損(C)極性(D)激磁。
44. 由圓銅線壓製而成之平角銅線應經退火處理，其目的是(A)使硬化(B)使軟化(C)提高導電率(D)提高機械強度。
45. 導體包紮用絕緣紙，厚度約為(A)0.8 ㎜(B)0.5 ㎜(C)0.25 ㎜(D)0.08 ㎜。
46. 若變壓器一次側為 2000 匝，施加 10,000V 電壓，欲求二次側感應出 220V 電壓，則二次側應為(A)88 匝(B)44 匝(C)22 匝(D)11 匝。
47. 以皺紋紙包紮時，應將其長度拉長(A)120％(B)130％(C)150％(D)180％ 最為恰當。
48. 變壓器半載時的銅損為滿載時的(A)2 倍(B)1 倍(C)1/2 倍(D)1/4 倍。
49. H 級絕緣材料之最高容許使用溫度為(A)105℃(B)130℃(C)150℃(D)180℃。
50. 變壓器的一次側電壓為 3300V，二次側電壓為 220V，二次側匝數為 22 匝則一次側匝數為(A)330 匝(B)300 匝(C) 165 匝(D)110 匝。
51. 使用 A 級絕緣材料繞製的線圈，其最高容許溫度為(A)55℃(B)65℃(C)75℃(D)105℃。
52. 銅導體的密度為(A)9.8g/cm3(B)8.9g/cm3(C)7.6g/cm3(D)6.7g/cm3。
53. 下列何者是不發生於線圈的損失(A)導體渦流損(B)漂游損(C)磁滯損(D)直流電阻損。
54. 若分接頭引出線位置錯誤時，將導致(A)銅損增加(B)阻抗升高(C)溫升不良(D)匝比錯誤。
55. 線圈層間若有絕緣不足時，則(A)感應電壓試驗(B)交流耐壓試驗(C)極性試驗(D)溫升試驗 會不合格。
56. 線圈銅線的角邊有尖銳毛頭產生時，易發生(A)渦流損增加(B)阻抗升高(C)匝間短路(D)激磁電流增加。
57. 繞線時若導體轉位錯誤，將造成變壓器之(A)鐵損增加(B)銅損增加(C)激磁電流增加(D)噪音增加。
58. 線圈設置油道的主要目的是(A)散熱用(B)增加阻抗(C)絕緣用(D)轉位用。
59. 以多條導體捲繞時，須實施轉位，轉位次數以(A)線圈層數(B)匝數(C)導體數(D)線圈高度 為宜。
60. 銅導線軋成原來之 2 倍長，截面積變成原來之 1/2 時，此導線之電阻變成原來之(A)8 倍(B)4 倍(C)2 倍(D)1 倍。
61. U 卷線之層間電位差是 N 卷線的(A)1 倍(B)2 倍(C)3 倍(D)等倍數。
62. 24kV 級以下線圈製作完成後，入外殼組裝前必須事前乾燥致使其線圈對地絕緣電阻達(A)1000MΩ(B)2000MΩ (C)3000MΩ(D)4000MΩ 以上。
63. 線圈中之導體其轉位均衡之目的(A)增加結構強度(B)導體分佈整齊(C)降低雜散損失(D)電壓值平衡。
64. 片狀導體線圈比條狀導體線圈之(A)導電率高(B)短路機械強度高(C)損失率高(D)損失率低。
65. 線圈中使用凡立水絕緣紙，線圈經過乾燥後，凡立水熔化後產生變化，其主要功能(A)絕緣能力提高(B)絕緣能 力降低(C)增強線圈機械結構力(D)增加耐候性。
66. 變壓器高壓線圈之兩端加置靜電板其作用為(A)減少鐵損(B)減少激磁電流(C)緩和電位分佈(D)避免匝比錯誤。
67. 線圈捲繞時導體適度轉位，可使(A)線圈電阻平均(B)鐵損變小(C)匝比正確(D)絕緣電阻降低。
68. 線圈匝數捲繞錯誤時，可採用(A)絕緣電阻測定器(B)匝比測定器(C)瓦特表(D)電流表 測出數值。
69. 層間絕緣紙折邊或二側端部墊板其厚度係根據(A)導線線徑與厚度(B)導線長度與重量(C)匝數與層數(D)導線寬 度來決定。
70. 單相外鐵型變壓器其線圈構造為 L－H－L 主絕緣有(A)1 處(B)2 處(C)3 處(D)4 處。
71. 繞線作業中應隨時對產品進行自主檢查的是(A)班長(B)工作者(C)品管員(D)會計人員。
72. 繞線作業確保匝數正確與否之輔助工具是(A)計數器(B)瓦特表(C)電壓表(D)乏時計。
73. 線圈捲繞匝數不正確，會影響變壓器之(A)電壓比(B)極性(C)容量(D)電流。
74. 銅箔、平角銅鍛、圓線其導體散熱面積的比較何者最大？(A)圓線(B)平角銅線(C)銅箔(D)無法比較。
75. 變壓器繞組間設置油（氣）道其目的何在？(A)美觀(B)增加散熱循環(C)降低鐵損(D)增加絕緣電阻。
76. 銀之導電率(A)107％(B)100％(C)71.6％(D)18％。
複選題

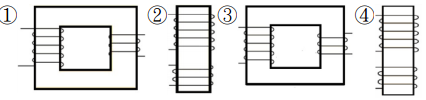

77. 下列那兩者是減極性變壓器的繞法
複選題
78. 有關變壓器 N 捲繞法有下列那兩種特性(A)洩漏電抗高(B)層間電壓低(C)洩漏電抗低(D)層間電壓高。
複選題
79. 要減少變壓器自感電容的方法可(A)增加一次側到二次側的絕緣厚度(B)減少繞組寬度(C)二線圈間加大電位差 (D)減少繞線層度。
複選題
80. 螺旋狀結構的電感比傳統式電感優勢有(A)繞線效率佳(B)繞線電阻高(C)單位體積儲存能量大(D)功率損失小。
複選題
81. 送電兩平行導体間作用力與那些因素成正比(A)兀(B)流經導體電流(C)兩導體距離(D)相對導磁係數。
複選題
82. 感應變壓器高壓側與低壓側之比較(A)高壓側匝數多(B)高壓側匝數少(C)低壓側匝數多(D)低壓側匝數少。
複選題
83. 有關變壓器高低壓線圈比較(A)高壓側線圈較細(B)高壓側線圈較粗(C)低壓側線圈較細(D)低壓側線圈較粗。
複選題
84. 變壓器線圈以同心繞配置者(A)適用於內鐵式變壓器(B)適用於外鐵式變壓器(C)低壓側線圈靠近鐵心(D)高壓側 線圈靠近鐵心。
複選題
85. 變壓器線圈以交互繞配置者(A)適用於內鐵式變壓器(B)適用於外鐵式變壓器(C)低壓側線圈靠近鐵軛(D)高壓側 線圈靠近鐵軛。
複選題
86. 線圈電感量 L(A)與線圈匝數 N 成正比(B)與線圈匝數 N 平方成正比(C)與磁阻成反比(D)與導磁係數成反比。
複選題
87. 線圈絕緣材料最高容許溫度下列何者等級高於 150℃(A)F(B)H(C)Y(D)E。
複選題
88. 有關 MOF 敘述，下列何者正確？(A)PT 二次側線圈減繞 1%以校正輸出電壓(B)CT 二次側線圈減繞 1%以校正 輸出電流(C)PT 二次側額定電壓為 110V(D)CT 二次側額定電流為 5A。
複選題
89. 乾式變壓器一，二次線圈絕緣結構包括哪三種(A)高低壓線圈均為裸導體(B)高壓線圈樹酯灌注,低壓紙包覆裹 凡立水(C)高低壓線圈均樹酯灌注(D)高低壓線圈均用紙模成型包覆。
複選題
90. 變壓器線圈外型結構主要有圓形與矩形就其特點下列敘述何者正確？(A)矩形線圈機械強度優(B)圓形線圈機 械強度優(C)矩形線圈使用於較低容量者(D)圓形線圈使用於較高容量者。
複選題
91. 電學集膚效應指與線圈導體的哪些特點成正向關係(A)截面積(B)厚度(C)通過電流(D)低導電率材料。
複選題
92. 變壓器線圈電位梯度越高表示匝與層間之(A)匝與層間電位分佈越高(B)匝與層間耐絕緣能力要越高(C)電位分 佈匝低層高(D)電位分佈匝高層低。
複選題
93. 線圈經凡立水浸漬主要目的為(A)提高機械應力(B)美觀(C)提高效率(D)固定成型。
複選題
94. 變壓器線圈較常使用導電材料為(A)銀(B)鋁(C)銅(D)金。
複選題
95. 變壓器繞組導體的轉位可分為(A)圓筒線圈的轉位(B)平板狀線圈的轉位(C)螺狀線圈的轉位(D)圓盤型線圈的轉 位。
複選題
96. 關於捲鐵式變壓器的敘述下列何者正確？(A)是一種外鐵式變壓器(B)高導磁係數(C)採用冷軋鋼帶捲疊而成(D) 較易絕緣。
複選題
97. 下列何者非 IEC 分類之 C 類絕緣材料？(A)紙(B)陶瓷(C)玻璃(D)壓板。
複選題
98. 依 IEEE 規定，下列材料之最高容許的溫度何者為非？(A)A 類 105℃(B)B 類 120℃(C)C 類 140℃(D)H 類 180℃。
複選題
99. 一、二次線圈捲繞方向不同時，與何者無關？(A)銅損(B)鐵損(C)極性(D)激磁。
複選題
100. 鋁繞組變壓器的優點為(A)佔積率佳(B)耐短路強度佳(C)電壓分佈均勻(D)焊接容易。
