所屬科目：技檢◆機電整合-丙級
2. 如下圖所示，兩個對偶元件互相接觸方式的運動對是(A)滑行對(B)旋轉對(C)滾動對(D)平面對。
9. 下圖的聯結器將欲連接的兩軸，分別置入兩端呈錐狀的分裂圓筒，再配合內孔呈錐形的圓環套緊，然後經由機件間的摩擦力來傳達動力，是一種(A)分筒聯結器(split sleeve coupling) (B)套筒聯結器(sleeve 或 collar coupling)(C)摩擦阻環聯結器(friction clip coupling)(D)凸緣聯結器(flange coupling)。
13. 左圖為氣壓式計數器符號圖，有關計數信號是指(A)Y(B)P(C)Z(D)A 接口。

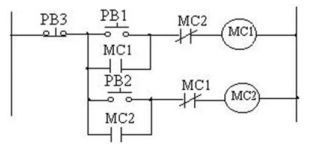

16. 如下圖所示之繼電器電路屬於(A)互補電路(B)互鎖電路(C)互通電路(D)互斥電路。
17. 左圖為邏輯符號(A)OR(B)AND(C)NOR(D)NOT。
22. 有關電動機之敘述，下列何者有誤？(A)電動機運轉原理是依據佛萊明左手定則(B)感應式電動機轉速會受驅動電源頻率影響(C)電動機的符號為 (D)單相驅動電動機比三相驅動效率高。
25. 下列何者表示兩機件在樞軸相接，可以樞軸為中心各自擺動 (A) (B) (C) (D) 。
33. 如圖為油壓之(A)變排量馬達(B)定排量馬達(C)變排量泵浦(D)定排量泵浦 符號圖。

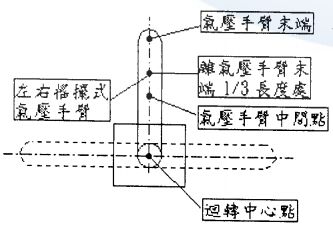

35. 下圖為左右搖擺式氣壓手臂，在裝配管線時，固定部分的管線應從 (A)氣壓手臂中間點(B)氣壓手臂迴轉中心點(C)氣壓手臂末端(D)離氣壓手臂末端 1/3 長度處 進入迴轉部分，才能避免纏繞、拉扯等問題。
37. 左圖的機構中運動時，機件不分離情況下，可簡化為 (A) (B) (C) (D) 。
43. 下圖的工業機械手臂屬於何種座標形式(A)直角座標式(B)極座標式(C)關節手臂式(D)圓筒座標式。

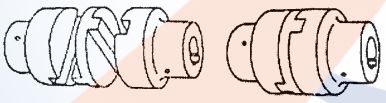

45. 下圖是一種(A)萬向接頭(B)歐丹聯結器(C)分筒聯結器(D)凸緣聯結器。
47. 下列元件符號何者有誤？(A)元件 表示 ON 延遲型計時器的 b 接點(B)元件 表示 ON 延 遲型計時器的 a 接點(C)元件 表示電氣 b 接點亦即常閉接點符號(D)元件 表示電氣 a 接 點亦即常開接點符號。
50. 有一支 40×300st 之氣壓缸以等速移動，經測量，得知後端至前端時間為 3 sec，其移動速度為(A)100 mm/sec(B)250 mm/sec(C)200 mm/sec(D)150 mm/sec 。
53. 左圖的機構中運動時，機件不分離情況下，可簡化為 (A) (B) (C) (D) 。

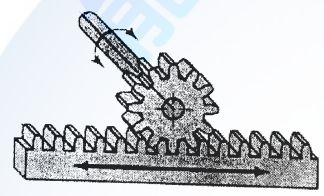

56. 下圖是一種(A)齒條與小齒輪(B)直齒斜齒輪(C)蝸桿與蝸輪(D)蝸線斜齒輪。
59. 下圖的工業機械手臂屬於何種座標形式(A)直角座標式(B)關節手臂式(C)圓筒座標式(D)極座標 式。
62. 左圖和下列何者功能是相同的 (A) (B) (C) (D) 。

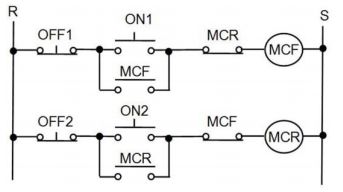

64. 如下圖所示控制回路，電磁接觸器 MCF 在運轉中，如再按 ON2 按鈕，則電磁接觸器 MCR(A) 發生故障(B)動作(C)不動作(D)一次動作，一次不動作。
66. 下列有關感測器之敘述，何者有誤？(A)壓力開關是一種將壓力轉換為電氣信號的介面元件(B) 壓力開關之符號為 (C)電感式感測開關一般用於金屬類物體感測(D)靜電容式感測開關可用於辨別金屬與非金屬類物體。
75. 下圖是氣油壓缸的何種安裝形式(A)TC 型(B)LB 型(C)CB 型(D)FA 型。
78. 如圖等同於單邊氣壓引導作動之(A)常開型 4/2 閥(B)常開型 3/2 閥(C)常閉型 3/2 閥(D)常閉型 4/2 閥的方式。
阿摩線上測驗
登入
阿摩線上測驗
登入
(A)滑行對(B)旋轉對(C)滾動對(D)平面對。
(A)分筒聯結器(split sleeve coupling) (B)套筒聯結器(sleeve 或 collar coupling)(C)摩擦阻環聯結器(friction clip coupling)(D)凸緣聯結器(flange coupling)。
左圖為氣壓式計數器符號圖，有關計數信號是指(A)Y(B)P(C)Z(D)A 接口。
(A)互補電路(B)互鎖電路(C)互通電路(D)互斥電路。
左圖為邏輯符號(A)OR(B)AND(C)NOR(D)NOT。
(D)單相驅動電動機比三相驅動效率高。
(B)
(C)
(D)
。
如圖為油壓之(A)變排量馬達(B)定排量馬達(C)變排量泵浦(D)定排量泵浦 符號圖。
(A)氣壓手臂中間點(B)氣壓手臂迴轉中心點(C)氣壓手臂末端(D)離氣壓手臂末端 1/3 長度處 進入迴轉部分，才能避免纏繞、拉扯等問題。
左圖的機構中運動時，機件不分離情況下，可簡化為 (A)
(B)
(C)
(D)
。
(A)直角座標式(B)極座標式(C)關節手臂式(D)圓筒座標式。
(A)萬向接頭(B)歐丹聯結器(C)分筒聯結器(D)凸緣聯結器。
表示 ON 延遲型計時器的 b 接點(B)元件
表示 ON 延 遲型計時器的 a 接點(C)元件
表示電氣 b 接點亦即常閉接點符號(D)元件
表示電氣 a 接 點亦即常開接點符號。
40×300st 之氣壓缸以等速移動，經測量，得知後端至前端時間為 3 sec，其移動速度為(A)100 mm/sec(B)250 mm/sec(C)200 mm/sec(D)150 mm/sec 。
左圖的機構中運動時，機件不分離情況下，可簡化為 (A)
(B)
(C)
(D)
。
(A)齒條與小齒輪(B)直齒斜齒輪(C)蝸桿與蝸輪(D)蝸線斜齒輪。
(A)直角座標式(B)關節手臂式(C)圓筒座標式(D)極座標 式。
左圖和下列何者功能是相同的 (A)
(B)
(C)
(D)
。
(A) 發生故障(B)動作(C)不動作(D)一次動作，一次不動作。
(C)電感式感測開關一般用於金屬類物體感測(D)靜電容式感測開關可用於辨別金屬與非金屬類物體。
(A)TC 型(B)LB 型(C)CB 型(D)FA 型。
如圖等同於單邊氣壓引導作動之(A)常開型 4/2 閥(B)常開型 3/2 閥(C)常閉型 3/2 閥(D)常閉型 4/2 閥的方式。
