106年 - 106-2 臺灣港務股份有限公司從業人員甄試_員級_土木_結構學概要與鋼筋混凝土學概要#83288

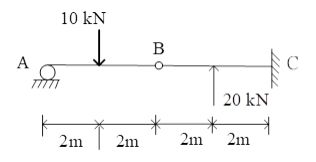

2.試繪製下圖所示梁之剪力圖與彎矩圖(須清楚標示圖上各轉折點數值)。

3.以虛功法(method of virtual work)或稱單位力法(unit-load method)求下圖 梁自由端 b 點之垂直位移∆_b。l 為梁長度、w 為均佈載重、M₀為 b 點之 施加力矩、EI=常數、E 為彈性模數、I 為慣性矩。

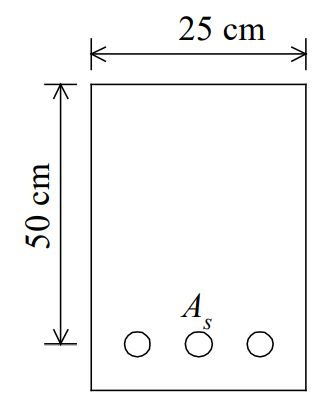

4.下圖單筋矩形梁寬(b)為 25 cm、有效深度(d)為 50 cm、拉力鋼筋量(A_s) 為 20 cm²、混凝土規定抗壓強度( f_c'  )為 280  kgf / cm² 、鋼筋規定降伏強度( f_y )為 4200  kgf / cm² 。依第一題所列規範(內政部營建署「混凝土結構設計規範」(內政部 100.6.9 台內營字第 1000801914 號令；中國土木水利學會「混凝土工程設計規範」 (土木 401-100)) 求取該斷面之計算彎矩強度 ( M_n )。
