106年 - 106-2 臺灣港務股份有限公司從業人員甄試_師級_電機：電力系統與電路學#83194

科目：港務局◆電力系統與電路學 | 年份：106年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：港務局◆電力系統與電路學

選擇題 (0)

申論題 (7)

1.有三座火力發電廠，其以$/h 為單位之燃料成本曲線分別為
C1=300+5.9P1+0.01P12
C2=400+5.5P2+0.05P22
C3=500+5.1P3+0.03P32
其中 P1、P2與 P3之單位為 MW，並忽略輸電線損耗與發電機極限。當總和負載為 750 MW 時，試求以最佳調度方式所得單位為$/MWh 之發電總成本，以及 P1、P2與 P3分別為 多少 MW。(四捨五入至小數點第三位)
2.三個負載並聯接於 11.4 kV 三相電源。
負載 1：電感性負載，50 kW 及 660 kvar。
負載 2：電容性負載，240 kW，功率因數為 0.8。
負載 3：電阻性負載，70 kW。
一 Y 接電容器組與負載並聯，試求改善整體功率因數至 0.8 落後所需的以 µ F 表 示的每相電容值。
(1) 該系統於母線 1 所觀察之戴維寧正相序、負相序、零相序阻抗分別為何？
(2) 直接三相故障發生在母線 1，其故障電流為何？
(3) 直接單線對地故障發生在母線 1 的 a 相，其故障電流為何(四捨五入至小數點 第 2 位)？

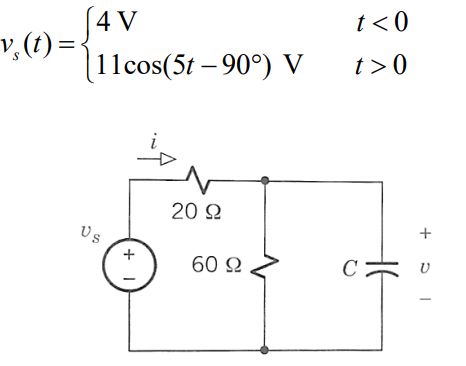

4.求下圖電路中t > 0時之 v(t)，假設C=1/ 300F 且

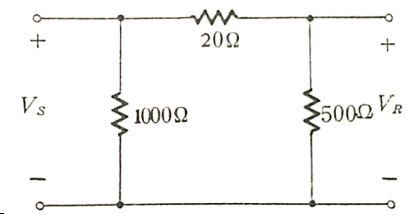

5.求下圖π形網路之 ABCD 參數
