107年 - 107 電腦輔助機械設計製圖 丙級工作項目 02：視圖101-138#20283

科目：技檢◆電腦輔助機械設計製圖-丙級 | 年份：107年 | 選擇題數：68 | 申論題數：0

試卷資訊

所屬科目：技檢◆電腦輔助機械設計製圖-丙級

選擇題 (68)

【已刪除】71. 第三角法是以(A)觀察者、物體、投影面(B)投影面、物體、觀察者(C)觀察者、投影面、物體(D)物體、觀察者、 投影面 三者依次排列之一種正投影表示法。
【已刪除】72. 輔助視圖所依據之投影原理是(A)正投影原理(B)斜投影原理(C)透視投影原理(D)立體投影原理。
【已刪除】73. 一般畫正投影視圖時可採用(A)第一角法或第四角法(B)第二角法或第三角法(C)第一角法或第三角法(D)第二角法 或第四角法。
【已刪除】74. 第一角法俯視圖的位置在前視圖之(A)上方(B)下方(C)左方(D)右方。
【已刪除】75. 第一角法右側視圖的位置在前視圖之(A)上方(B)下方(C)左方(D)右方。
【已刪除】76.  為(A)第一角法(B)第二角法(C)第三角法(D)第四角法 的符號。
【已刪除】77.  為(A)第一角法(B)第二角法(C)第三角法(D)第四角法 的符號。
【已刪除】78. 物面之正投影為其實形，則此面必與投影面(A)傾斜(B)相交(C)垂直(D)平行。
【已刪除】79. 一直線與投影面垂直，所得之正投影視圖，稱為此直線之(A)端視圖(B)邊視圖(C)斜視圖(D)透視圖。
【已刪除】80. 一平面與投影面垂直，所得之正投影視圖，稱為此平面之(A)端視圖(B)邊視圖(C)斜視圖(D)透視圖。
【已刪除】81. 物體之單斜面之稜邊，在正投影視圖中會形成(A)點(B)線(C)面(D)體。
【已刪除】82. 和一平面相交之兩平行面，其交線互相(A)傾斜(B)相交(C)垂直(D)平行。
83. 若直線不垂直也不平行於主要投影面，其實長須由(A)前視圖(B)俯視圖(C)側視圖(D)輔助視圖 求得。
【已刪除】84. 垂直一主要投影面，而與另二主要投影面成傾斜之平面，稱為(A)正垂面(B)單斜面(C)複斜面(D)平行面。
【已刪除】85. 直立投影面與水平投影面互相(A)平行(B)垂直(C)單斜(D)複斜。
【已刪除】86. 正垂面是與三個主要投影面(A)之一垂直(B)之二垂直(C)均垂直(D)均不垂直。
【已刪除】87. 點的直立投影在基線的上方，水平投影在基線的下方，則此點位在(A)第一象限(B)第二象限(C)第三象限(D)第四 象限。
【已刪除】88. 在單一方向觀察之薄板材料，除採用註解外，應用(A)單視圖(B)二視圖(C)三視圖(D)輔助視圖 表示。
【已刪除】89. 實心球體之視圖標註尺度後，可用(A)單視圖(B)二視圖(C)三視圖(D)輔助視圖 表示。
【已刪除】90. 圓柱面之邊視圖為(A)點(B)直線(C)矩形(D)圓形。
【已刪除】91. 圓柱面之極限為(A)一直線(B)一圓形(C)二平行直線(D)二平行圓形。
【已刪除】92. 一平面最多能穿過幾個象限？(A)一個(B)二個(C)三個(D)四個。
【已刪除】93. 一直線最多能穿過幾個象限？(A)一個(B)二個(C)三個(D)四個。
【已刪除】94. 下列線條重疊時，何者為優先？(A)尺度界線(B)中心線(C)折斷線(D)虛線。
【已刪除】95. 物體離投影面愈遠，所得正投影視圖(A)愈大(B)愈小(C)大小不變(D)不一定。
【已刪除】96. 左圖之右側視圖是。
【已刪除】97. 左圖之右側視圖是
。
【已刪除】98. 左圖之右側視圖是
。
【已刪除】99. 左圖之左側視圖是
。
【已刪除】100. 左圖之右側視圖是
 。
101. 左圖之右側視圖是
。
102. 左圖之左側視圖是
。
103. 左圖之左側視圖是
。
104. 左圖之右側視圖是
。
105. 左圖之右側視圖是
 。
106. 左圖之右側視圖是
。
107. 左圖之右側視圖是
。
108. 下圖之斜面正確的輔助視圖為
。
109. 下列階級桿的視圖表現較佳者為
。
110. 剖視圖中的割面線是表示機件(A)剖切的位置(B)對稱部分(C)空心部分(D)實心部分。
111. 下列機件不可縱向剖切的為(A)型鋼(B)薄墊圈(C)彈簧(D)銷。
112. 剖面線之間隔距離與剖面範圍大小有關，剖面愈大者(A)愈疏(B)愈密(C)均為 2 ㎜(D)不一定。
113. 機件被一割面完全剖切，稱為(A)全剖面(B)半剖面(C)局部剖面(D)移出剖面。
114. 半剖視圖應以(A)細實線(B)虛線(C)中心線(D)折斷線 為分界線。
115. 物件沿割面線之方向移出繪於原圖外者，稱為(A)全剖面(B)半剖面(C)移轉剖面(D)旋轉剖面。
116. 若只需表示機件某部位之內部形狀，可使用(A)全剖面(B)半剖面(C)局部剖面(D)旋轉剖面。
117. 剖視圖中常不加以剖切之機件為(A)螺栓(B)齒輪(C)皮帶輪(D)型鋼。
118. 為表示細長機件上某處之斷面形狀可利用(A)全剖面(B)半剖面(C)輔助剖面(D)旋轉剖面 表示。
119. 下列機件的剖面線常以塗黑表示的為(A)螺帽(B)螺桿(C)型鋼(D)軸。
120. 下列哪一種機件可以沿中心線切割？(A)銷(B)鉚釘(C)軸(D)皮帶輪。
121. 當割面線沿肋之縱向切割時，則肋上之剖面線(A)省略(B)照畫(C)加粗(D)塗黑。
122. 下列正確的旋轉剖面視圖為
。

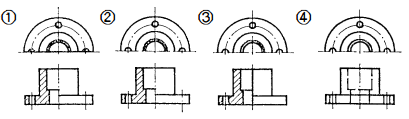

123. 下列正確的剖視圖為
 。
124. 下列正確的剖視圖為
。
125. 下列正確的剖視圖為
。
126. 下列正確的剖視圖為
 。
127. 下列正確的剖視圖為
 。
128. 左圖之剖視圖為
 。
129. 下列正確的視圖為
。
130. 左圖之右側視圖為
。
131. 欲表達左圖之橫斷面形狀時，以(A)全剖面(B)半剖面(C)移轉剖面(D)輔助剖面 表示。
132. 左圖之剖視圖為
。
133. 左圖正確之剖視圖為
。
134. 下列正確的剖視圖為 。
135. 下列正確的割面線畫法為
 。
136. 左圖之右側視圖為
 。
137. 左圖的右側視圖表現較佳者為
138. 左圖之正投影視圖，下列何者為佳？
