51. 連續狹窄部位之尺度標註時，箭頭可畫成(A)小三角形(B)小圓點(C)短斜線(D)省略不畫。
52. 前視圖可表示物體之高度與寬度，則側視圖可表示物體之(A)深度、寬度(B)寬度、高度(C)深度、高度(D)深度、 高度、寬度。
53. 下列正確中心線圓弧尺度標註為

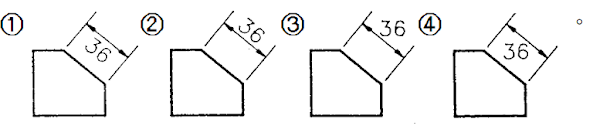

54. 下列正確標註尺度數字方向為
55. 下列正確角度標註為
56. 於視圖上標註尺度，分為二種(A)長度尺度與距離尺度(B)方向尺度與角度尺度(C)寬尺度與厚尺度(D)大小尺度與 位置尺度。
57. 1μm 等於(A)0.1 ㎜(B)0.01 ㎜(C)0.001 ㎜(D)0.0001 ㎜。
58. 表面織構符號之基本符號 ，其 θ 角為(A)60°(B)70°(C)40°(D)30°。 14
59. 關於尺度標註之敘述，何者不正確？(A)尺度應標註於兩視圖間(B)為求慎重，重要尺度可在不同視圖重複標註 (C)尺度標註自視圖外由小至大，較長尺度線在較短尺度線外(D)尺度線距離視圖之外部輪廓線約為數字字高的 2 倍。
60. 下列正確的去角標註為
61. 註解之指線正確的為
62. 工件大徑 28 ㎜，小徑 24 ㎜，錐度 1：20 的錐柄長為(A)128 ㎜(B)80 ㎜(C)64 ㎜(D)32 ㎜。
63. 中心線兼作尺度界線使用時，與輪廓相交處應(A)不留間隙(B)留 1 ㎜間隙(C)留 2 ㎜間隙(D)留 5 ㎜間隙。
64. 繪圖比例 1:2，是指機件 40 ㎜長，而圖面上長度是(A)10 ㎜(B)5 ㎜(C)40 ㎜(D)20 ㎜。
65. 如下圖所示之車削件，其長度尺度中，何者為基準面？(A)D 面(B)C 面(C)B 面(D)A 面。
66. 中心線作尺度界線時，其延伸部分用的線條是(A)粗實線(B)中線(C)一點細鏈線(D)細實線。
67. 下列正確的半徑尺度標註為
68. 公用表面織構符號表示視圖中(A)所有未標註之工件表面(B)所有標註位置(C)所有特別限制之工件表面(D)所有未 加工部分之表面切削狀況。
69. 如下圖所示，尺度標註字高為「h」，其箭頭「a」長度為(A)0.5h(B)h(C)1.5h(D)2h。
70. 經切削後所得之表面，能以觸覺及視覺分別出殘留有明顯之刀痕者為(A)精切面(B)細切面(C)粗切面(D)光胚面。
71. 標註一平面之表面織構符號應(A)各視圖均標示(B)僅標於一視圖(C)標註於兩視圖(D)無任何限制。
72. 表面織構符號是表示(A)尺度大小(B)物體形狀(C)表面粗糙度(D)裝配情形。

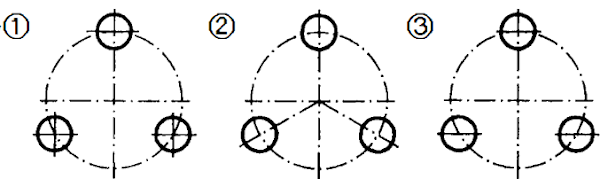

73. 以圓周來定孔的中心，稱為孔位圓，下列正確的為
(D)
74. 對稱圖形之圓，若以半視圖表示，在尺度標註時，下列那一圖形為正確？
75. 在視圖中，如下圖所表示的為(A)重要尺度(B)參考尺度(C)功能尺度(D)修改尺度。
76. 在工作圖中，圖形比實物縮小 2 倍，則在比例欄填註(A)1：2(B)2：1(C)2＝1(D)1＝2。
77. 錐度符號表示法，下列何者正確？
78. 下列正確圓弧尺度標註為
79. 如下圖所示，其錐度比為(A)1：4(B)1：6(C)1：10(D)1：14。
80. 機件之理想幾何型態之外邊緣，由於機製或其他成型方法所殘留向外之偏差，稱為(A)讓切(B)銳邊(C)毛頭(D)避 尖。
81. 機件之理想幾何型態之內邊緣，由於機製或其他成型方法所殘留向外之偏差，稱為(A)讓切(B)銳邊(C)毛頭(D)避 尖。
82. 機件之理想幾何型態之內邊緣或外邊緣，由於機製或其他成型方法所殘留向內之偏差，稱為(A)讓切(B)銳邊(C) 毛頭(D)避尖。
83. 機件之理想幾何型態之內邊緣或外邊緣，由於機製或其他成型方法所形成幾乎無任何偏差，稱為(A)讓切(B)銳 邊(C)毛頭(D)避尖。
84. 下圖中(1)位置之值代表(A)內邊緣型態及其尺度(B)外邊緣型態及其尺度(C)內外邊緣型態及其尺度(D)內邊緣型態 殘留向外之偏差。
85. 下圖中(2)位置之值代表(A)內邊緣型態及其尺度(B)外邊緣型態及其尺度(C)水平方向之毛頭(避尖)或讓切及其尺 度(D)垂直方向之毛頭(避尖)或讓切及其尺度。
86. 下圖中(3)位置之值代表(A)內邊緣型態及其尺度(B)外邊緣型態及其尺度(C)水平方向之毛頭(避尖)或讓切及其尺 度(D)垂直方向之毛頭(避尖)或讓切及其尺度。

87. 下圖外邊緣型態之毛頭為

(A)可向垂直方向凸出 0.3(B)可向水平方向凸出 0.3(C)方向不定向凸出 0.3(D)讓切可至 0. 3 無毛頭
88. 在表面織構符號中如右圖， 代表(A)基本符號(B)允許任何加工方法(C)必須去除材料(D)不得去除材料。
89. 在表面織構符號中， 表示(A)基本符號(B)允許任何加工方法(C)必須去除材料(D)不得去除材料。
90. 在表面織構符號中， 表示(A)基本符號(B)允許任何加工方法(C)必須去除材料(D)不得去除材料。
91. 在標註表面織構符號時，例如代號 Rz 與值 3.2 之間(A)無須空格(B)須有一空格(C)須有兩空格(D)只要有空格即可。
92. 左圖所示，下列敘述何者錯誤？(A)R 輪廓算數平均值 0.4(B)R 輪廓最大高度值 0.4(C)16%-規則(D)評估長 16 度為取樣長度的 5 倍。
93. 左圖所示，下列敘述何者錯誤？(A)R 輪廓最大高度值 0.2(B)16%-規則(C)最大-規則(D)評估長度為取 樣長度的 5 倍。
94. 左圖所示，其中 M 代表(A)表面紋理呈傾斜交叉(B)表面紋理呈放射狀(C)表面紋理呈多方向(D)表面紋理呈 凸起之細粒狀。
95. 單一零件圖中，假如大多數表面有相同表面織構符號時，如 應標註在(A)零件圖右下角(B)零件 圖上方(C)標題欄附近(D)零件圖件號右側。
96. 多個零件的圖中，各零件假如大多數表面有相同表面織構符號時，如 應標註在(A)各零件圖右 下角(B)各零件圖上方(C)標題欄附近(D)各零件圖件號右側。
97.  左圖所示，其中 0.008-0.8 代表(A)最大高度值在 0.008-0.8 間(B)算數平均值在 0.008-0.8 間(C)傳輸 波域 0.008-0.8(D)評估長度為 0.8，取樣長度為 0.008。
98.  左圖所示，下列敘述何者錯誤？(A)R 輪廓算數平均值為 3.2(B)R 輪廓算數平均值為 3(C)必須去除材 料(D)傳輸波域 0.0025-0.8。
99.  左圖所示，下列敘述何者正確？(A)W 輪廓算數平均值為 3(B)取樣長度為 10(C)W 輪廓算數平均 值在 0.8-25 間(D)評估長度為取樣長度的 3 倍。
100.  左圖所示，下列敘述何者錯誤？(A)有雙邊上下限界(B)上限界最大高度為 3.2(C)下限界 16%規則 (D)上限界最大規則。
101. 保持前次加工程式所形成的表面，不得去除材料的表面織構符號為 。
102.  左圖所示，其中 e 位置代表(A)表面紋理和方向(B)加工裕度(C)表面織構要求(D)加工方法。
103.  左圖所示，其中 a 位置代表(A)表面紋理和方向(B)加工裕度(C)表面織構要求(D)加工方法。
104.  左圖所示，其中 d 位置代表(A)表面紋理和方向(B)加工裕度(C)表面織構要求(D)加工方法。
105. 左圖所示，其中符號O代表?(A)表面紋理和方向(B)加工裕度(C)投影視圖上封閉輪廓線所有表面(D)加工方法
106. 當工件輪廓(投影視圖上封閉輪廓線)所有表面有相同織構時，其符號為
