108年 - 108 全國高級中等學校學生技藝競賽考試_工業類:機械製圖#139133

1. 工程圖中，當使用線寬0.5, 0.35, 0.18mm為粗中細繪圖時，尺度標註的字高，應為多少mm? (A)2.5mm (B)3mm (C)3.5mm (D)4mm

2. 工程圖中，當使用線寬0.5, 0.35, 0.18mm為粗中細繪圖時，尺度標註的箭頭長，應為多少mm? (A)2.5mm (B)3mm (C)3.5mm (D)4mm

3. 工程圖中，當使用線寬0.5, 0.35, 0.18mm為粗中細繪圖時，尺度標註數字的線寬，應為多少mm? (A)0.18mm (B)0.25mm (C)0.3mm (D)0.35mm

4. 深槽滾珠軸承號碼6003，其內徑應為多少mm? (A)15mm (B)17mm (C)30mm (D)60mm

5. 表面織構符號R輪廓圖形參數，粗糙度圖形平均深度10um，在工程圖中R與10之間應為? (A)/ (B)0空格 (C)1空格 (D)2空格

6. 表面織構符號R輪廓粗糙度算術平均偏差的符號應為? (A)Rz (B)Ramax (C)Ra (D)Rs

1. 正投影的投影箱，第三角投影時下列敘述何者正確? (A)投影箱張開時須展開成與前投影面同一平面 (B)投影時使用物體與視點間之投影面 (C)左側視使用左側之投影面 (D)前視圖的前投影面在物體之後

2. 有關尺度標註，下列敘述何者正確? (A)尺度不可標在虛線上 (B)必要及許可時可標在視圖內 (C)尺度可標在兩視圖間 (D)尺度不可標在輔助視圖上

3. 有關輔助視圖，下列敘述何者正確? (A)凡零件有傾斜面者皆須投影輔助視圖 (B)與三主平面皆傾斜之平面稱複斜面 (C)只與兩主平面傾斜之平面稱單斜面 (D)零件傾斜面上有特徵時才須投影輔助視圖

4. V型皮帶輪的槽角，下列何者可能? (A)34° (B)36° (C)38° (D)40°

5. 鑽削工作，下列敘述何者正確？ (A)鑽頭直徑大轉速要慢 (B)鑽頭直徑小轉速要慢 (C)被鑽材料硬轉速要慢 (D)被鑽材料軟鑽頭角度要小

6. 有關等角圖，下列敘述何者正確？ (A)等角圖之投影線與投影面垂直 (B)等角圓可用四心近似橢圓畫法為之 (C)依物件實際長度畫出之等角圖縮小0.82 (D)等角圖中物件之三主軸XYZ互成120度

: a. __________

b. __________

c. __________

d. __________

e. __________

f. __________

g. __________

 a. 正投影: ____________圖，____________圖，____________圖

b. 斜投影: ____________圖，____________圖，____________圖

c. 透視投影: ______________圖，______________圖，______________圖

 a. ____________________

b. _______________________

c. ____________________

d. _______________________

 a. 一點鏈線:空白間隔約為 _____mm，兩間隔中之小線段長約為 _____mm

b. 割面線:兩端粗線最長為 _____mm，轉角粗線最長為 _____mm

c. 虛線:線段長約為 _____mm，間隔約為 _____mm

四、補圖

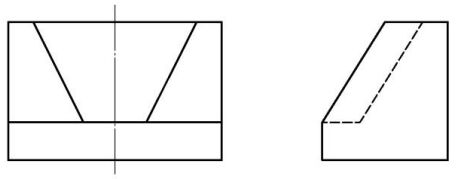

已知前視及右側視圖，補畫俯視圖 (請直接畫在試卷上)

五、問答題

加分題 (請寫下您對此次競賽之感想與建議，謝謝!)
