所屬科目：技檢◆機電整合-丙級
2. 下圖為圓形振動送料器圓盤軌道形式，主要是分檢下列哪種物件的出料姿勢？(A) (B) (C) (D) 。
3. 如下圖所示，兩個對偶元件互相接觸方式的運動對是(A)旋轉對(B)滑行對(C)平面對(D)滾動對。

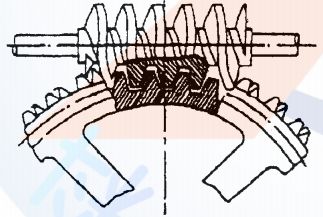

4. 下圖是一種(A)齒條與小齒輪(B)直齒斜齒輪(C)蝸線斜齒輪(D)蝸桿與蝸輪。
8. 氣壓缸具有 40×16×150ST 之標註係表示(A)氣壓缸缸筒外徑 40 ㎜(B)氣壓缸缸筒內徑 40 ㎜(C)氣壓缸 缸筒內徑 150 ㎜(D)氣壓缸缸筒內徑 16 ㎜。

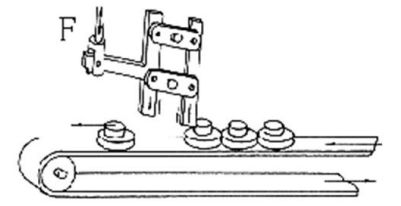

9. 如下圖所示，上下運動的作用力 F 作用在連桿機構，當作用力 F 下上一次循環，則輸送帶上的物件只 有一個會通過此機構，此為(A)分揀(B)整列(C)定位(D)分離 機構。
13. 下列何者為電動機之符號(A) (B) (C) (D) 。
14. 下列何者是間接作動電磁閥的符號？(A) (B) (C) (D) 。
18. 左圖是下列何者(A)溫度感應器(B)線性差動變壓器(C)液晶顯示器(D)發光二極體 之符號。
20. 如下圖所示，是一種(A)凸緣防鬆螺帽(B)法蘭型螺帽(C)點焊螺帽(D)U 型防鬆螺帽。
22. 如左圖等同於單邊氣壓引導作動之(A)常閉型 3/2 閥(B)常開型 3/2 閥(C)常閉型 4 /2 閥(D)常開型4/2 閥 的方式。
23. 下圖的工業機械手臂屬於何種座標形式(A)極座標式(B)直角座標式(C)圓筒座標式(D)關節手臂式。

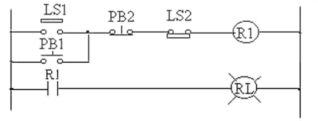

24. 如下圖所示之繼電器電路接線，下列何者有誤？若通電未押下 PB1 與 PB2 按鈕，紅燈 RL 已亮，表示 (A)此電路具有自保持功能(B)LS2 或 PB2 皆可解除紅燈 RL(C)此電路屬於重置(Rese t)優先電路(D)LS1 或PB1 皆可啟動紅燈 RL。

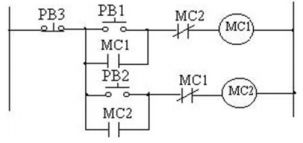

26. 如下圖所示之繼電器電路屬於(A)互斥電路(B)互通電路(C)互鎖電路(D)互補電路。
33. 下列元件符號何者有誤？(A)元件 表示 OFF 延遲型計時器的 a 接點(B)元件 表示電氣 a 接點亦即常開接點符號(C)元件表示OFF延遲型計時器的 b 接點(D)元件 表示電氣 b 接點亦即常閉接點符號。
34. 左圖為兩電氣接點執行邏輯符號為(A)AND(B)OR(C)N OR(D)NAND。

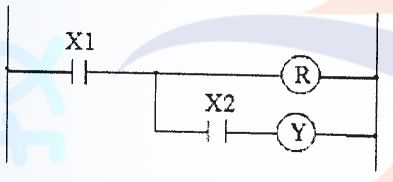

37. 下圖 X2 元件，PLC 以下列何種指令表示？(A)NOT(B)OR(C)AND(D)OUT。

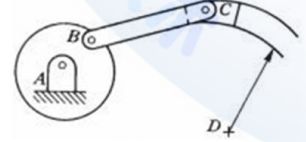

38. 下圖的機構中運動時，機件不分離情況下，可簡化為(A) (B) (C)(D) 。
51. 如下三視圖的立體圖為(A) (B) (C) (D) 。
54. 左圖元件為(A)二極體(B)光耦合器(C)電磁閥線圈(D)電晶體。

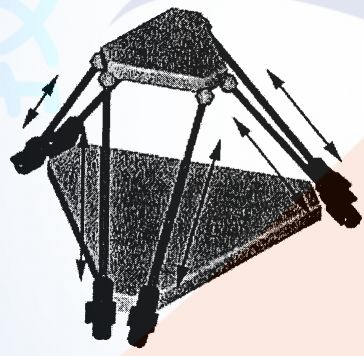

56. 下圖為六個自由度的機構，其中有三個是 X、Y、Z 軸平移，另有三個是 X、Y、Z 軸旋轉，此機構稱為(A)史都華平台(B)行走樑(C)日內瓦機構(D)滑台。
70. 下列有關感測器之敘述，何者有誤？(A)電感式感測器一般用於金屬類物體感測(B)壓力開關是一種將電 氣信號轉換為壓力的介面元件(C)靜電容式感測器可用於非金屬類物體感測(D)壓力開關之符號為 。
75. 有關電動機之敘述，下列何者有誤？(A)電動機的符號為 (B)三相驅動電動機比單相驅動效率高(C) 感應式電動機轉速不受驅動電源頻率影響(D)電動機運轉原理是依據佛萊明左手定則。

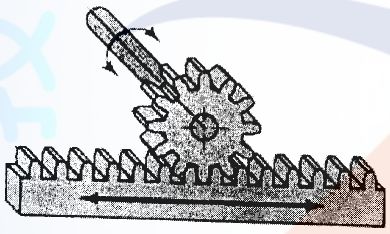

76. 下圖是一種(A)蝸桿與蝸輪(B)直齒斜齒輪(C)蝸線斜齒輪(D)齒條與小齒輪。

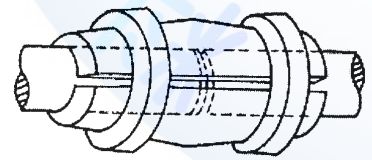

79. 下圖的聯結器將欲連接的兩軸，分別置入兩端呈錐狀的分裂圓筒，再配合內孔呈錐形的圓環套緊，然 後經由機件間的摩擦力來傳達動力，是一種(A)凸緣聯結器(flange coupling)(B)套筒聯結器(sleeve 或 collar coupling)(C)分筒聯結器(split sleeve coupling)(D)摩擦阻環聯結器(friction clip coupling)。
阿摩線上測驗
登入
阿摩線上測驗
登入
(A)
(B)
(C)
(D)
。
(A)旋轉對(B)滑行對(C)平面對(D)滾動對。
(A)齒條與小齒輪(B)直齒斜齒輪(C)蝸線斜齒輪(D)蝸桿與蝸輪。
40×16×150ST 之標註係表示(A)氣壓缸缸筒外徑 40 ㎜(B)氣壓缸缸筒內徑 40 ㎜(C)氣壓缸 缸筒內徑 150 ㎜(D)氣壓缸缸筒內徑 16 ㎜。
(A)分揀(B)整列(C)定位(D)分離 機構。
(B)
(C)
(D)
。
(B)
(C)
(D)
。
左圖是下列何者(A)溫度感應器(B)線性差動變壓器(C)液晶顯示器(D)發光二極體 之符號。
(A)凸緣防鬆螺帽(B)法蘭型螺帽(C)點焊螺帽(D)U 型防鬆螺帽。
如左圖等同於單邊氣壓引導作動之(A)常閉型 3/2 閥(B)常開型 3/2 閥(C)常閉型 4 /2 閥(D)常開型4/2 閥 的方式。
(A)極座標式(B)直角座標式(C)圓筒座標式(D)關節手臂式。
(A)此電路具有自保持功能(B)LS2 或 PB2 皆可解除紅燈 RL(C)此電路屬於重置(Rese t)優先電路(D)LS1 或PB1 皆可啟動紅燈 RL。
(A)互斥電路(B)互通電路(C)互鎖電路(D)互補電路。
表示 OFF 延遲型計時器的 a 接點(B)元件
表示電氣 a 接點亦即常開接點符號(C)元件
表示OFF延遲型計時器的 b 接點(D)元件
表示電氣 b 接點亦即常閉接點符號。
左圖為兩電氣接點執行邏輯符號為(A)AND(B)OR(C)N OR(D)NAND。
(A)NOT(B)OR(C)AND(D)OUT。
(A)
(B)
(C)
(D)
。
(A)
(B)
(C)
(D)
。
左圖元件為(A)二極體(B)光耦合器(C)電磁閥線圈(D)電晶體。
(A)史都華平台(B)行走樑(C)日內瓦機構(D)滑台。
(A)電感式感測器一般用於金屬類物體感測(B)壓力開關是一種將電 氣信號轉換為壓力的介面元件(C)靜電容式感測器可用於非金屬類物體感測(D)壓力開關之符號為 。
(B)三相驅動電動機比單相驅動效率高(C) 感應式電動機轉速不受驅動電源頻率影響(D)電動機運轉原理是依據佛萊明左手定則。
(A)蝸桿與蝸輪(B)直齒斜齒輪(C)蝸線斜齒輪(D)齒條與小齒輪。
(A)凸緣聯結器(flange coupling)(B)套筒聯結器(sleeve 或 collar coupling)(C)分筒聯結器(split sleeve coupling)(D)摩擦阻環聯結器(friction clip coupling)。
