⑴試說明圖 1 的機構為雙搖桿或曲柄-搖桿機構？理由為何？
⑵何謂機械利益（Mechanical adventage）？
⑶參考圖 1 所示機構，若桿 A0A 與桿 A0B0 的夾角為 49°，試分析其機械 利益。
⑷應用圖 1 所示機構，試提出一種實用手工具的設計構想，並以簡圖示 範及說明其功能特點。
⑴在煞車塊上的總正向力 Fn。
⑵煞車鼓做順時針旋轉時所需之制動力 F。
⑶煞車鼓做逆時針旋轉時所需之制動力 F。
⑷若不改變其他各尺寸數據，煞車鼓做逆時針旋轉時，欲使此制動器形 成自鎖狀態，c 值設定為何？
⑴何謂齒輪的基本定律（Fundamental Law of Gearing）？
⑵試舉出兩種齒輪設計時常用的齒形名稱。
⑶從動軸（Output）的轉速及方向為何？
⑷齒輪 B 的轉速及方向為何？

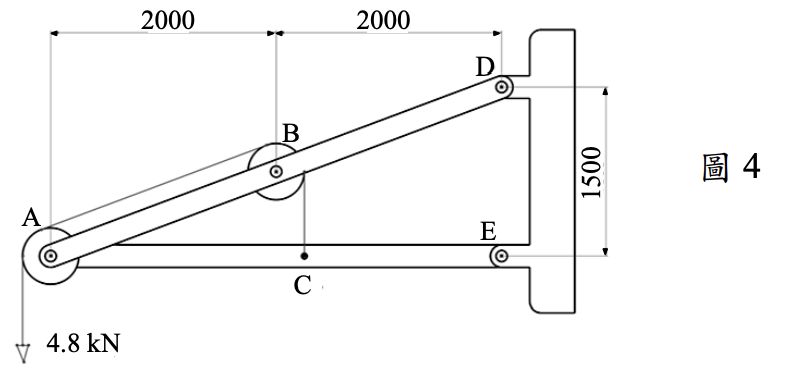

四、如圖 4 所示為桿件與滑輪組成的支撐架及其受力狀態，桿長單位為 mm， 其中兩個滑輪半徑均為 250 mm，試求在 D 與 E 處所承受的反力，分別 以力的分量與方向表示。（20 分）5d294ae4a1232.jpg
五、⑴何謂直線機構（Straight line mechanism）？（5 分）
⑵試以簡圖說明司羅氏（Scott-Russell’s）直線機構與瓦特（Watt’s）直 線機構之差異，依特徵比例等繪出個別機構簡圖，並說明其桿長特徵 等條件。（10 分）
⑶承⑵，分別繪出各機構包含直線的軌跡與描繪軌跡的特徵點，試說明 何者為絕對直線機構或近似直線機構，理由為何？（5 分）
