所屬科目：航空器電氣系統

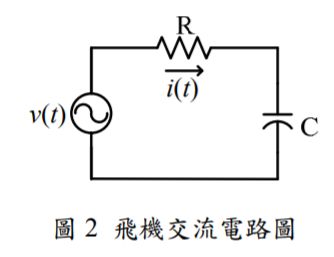

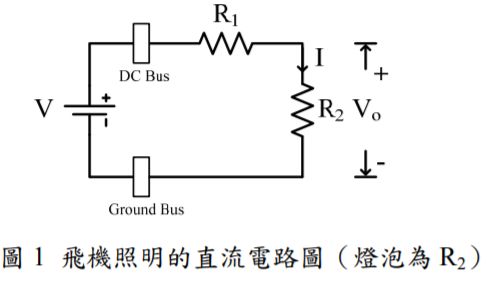

二、飛機交流電路如圖 2 所示，飛機上的電壓 v(t ) 的有效值為 110 V，在電路 負載中，有電阻 R = 2 Ω 和電容器 C = 200 μF，試求：（25 分）
A.流過電阻上的電流 i(t ) 是多少？
B.功率消耗的元件是那些？實功率 P 為多少？虛功率 Q 為多少？
C.並繪出電壓與電流的相位關係，請用相量圖（phasor）表示。

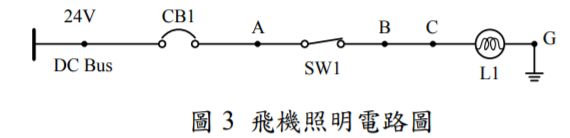

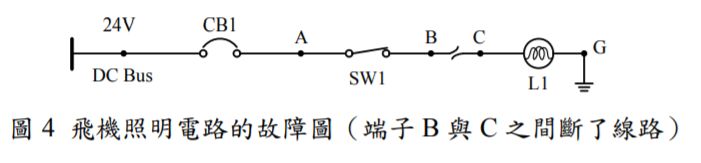

四、飛機室內燈開關的電路，如圖 3 所示，當開關 SW1 閉合（ON） ，則燈泡 L1 會亮起。試問：（20 分） A.如果開關 SW1 閉合（ON），發現燈泡 L1 不亮，如何使用三用電表， 進行檢修各種可能發生的故障？ B.若發生線路斷線使得燈泡不能亮起，而且這個故障假設是在 B 端子與 C 端子之間發生斷線，如圖 4 所示，則三用電表的電壓檔，量測到什 麼樣的電壓值？ a.量測 VAG=？ V（A 端子與地線 G 的電壓為多少伏特？） b.量測 VBG=？ V（B 端子與地線 G 的電壓為多少伏特？） c.量測 VCG=？ V（C 端子與地線 G 的電壓為多少伏特？）
