108年 - 108-1 技術士技能檢定學科測試試題-乙級：11700 數位電子#81928

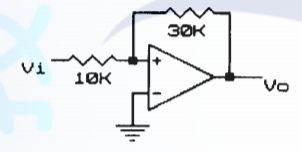

7. 如下圖所示電路，若 Vo (sat )=±12V，則此電路的上限電壓Ｖut、及下限電壓Ｖ為(A)±12V(B)±4V (C)±9V(D)±1V。

8. 已知一積體電路使用半導體製程 90 奈米技術，其 90 奈米指 MOSFET 元件閘極的(A)長度 L(B)高度 H (C)寬度 W(D)厚度 T。

9. 若開關開路視為邏輯 0，通路視為邏輯 1，則如下圖所示電路 X 至 Y 電路的邏輯式為(A)(A+B)'+AB (B)AB(C)AB+(A+B)(D)A+B。

10. 數位儲存示波器內部一定需要使用下列哪種電路(A)觸發掃描電路(B)A/D 轉換電路(C)Z 軸調變電路(D) RC 振盪電路。

11. 泛用型暫存器(Universal register)不具下列哪項功能？(A)串入─串出，並入─並出(B)加法器(C)並入 ─串出，並入─並出(D)左﹑右移位。

12. 下列有關著作權之概念，何者正確？(A)公務機關所函頒之公文，受我國著作權法的保護(B)以傳達事實之新聞報導，依然受著作權之保障(C)國外學者之著作，可受我國著作權法的保護(D)著作權要待向智慧財產權申請通過後才可主張。

13. 下列何者為照度計之單位？(A)燭光/平方公尺(cd/m² )(B)流明(lm)(C)勒克斯(lux)(D)安培{A}。

14. 已知一電晶體 β=10，則 α 為(A)0.95(B)1.1(C)0.99(D)0.909。

15. 80x86 微處理機系統，下列何者指令是無效的？(A)MOV [100H],AX(B)MOV AX,SI(C)MOV CX,BL(D) MOV AL,12H。

16. 根據環保署資料顯示，世紀之毒「戴奧辛」主要透過何者方式進入人體？(A)透過觸摸(B)透過呼吸(C) 透過雨水(D)透過飲食。

17. 個人電腦的傳輸介面，下列何者傳輸距離最遠？(A)RS-485(B)RS-422(C)IEEE-488(D)RS-232C。

18. 電氣設備裝設於有潮濕水氣的環境時，最應該優先檢查及確認的措施是(A)有無在線路上裝設漏電斷路器(B)有無可能傾倒及生鏽(C)電氣設備上有無安全保險絲(D)有無過載及過熱保護設備。

19. J 型（IC 型）熱電耦其正線為何種金屬(A)鎳(B)鐵(C)鋁(D)銅。

20. 事業招人承攬時，其承攬人就承攬部分負雇主之責任，原事業單位就職業災害補償部分之責任為何？(A)依承攬契約決定責任(B)視職業災害原因判定是否補償(C)仍應與承攬人負連帶責任(D)依工程性質決定責任。

21. 下列何者為營業秘密法所肯認？(A)乙公司以其營業秘密設定質權，供擔保向丙銀行借款(B)營業秘密共有人無正當理由，拒絕同意授權他人使用該營業秘密(C)債權人 A 聲請強制執行甲公司之營業秘密 (D)丙公司與丁公司共同研發新技術，成為該營業秘密之共有人。

22. 請問以下敘述，那一項不是立法保護營業秘密的目的？(A)維護產業倫理(B)保障企業獲利(C)調和社會公共利益(D)確保商業競爭秩序。

23. 負載阻抗為 50Ω 之函數波信號產生器之輸出準位為 10dbm 時，其電壓為(A)7.07V(B)0.707V(C)1V(D)7 0.7mV。

24. 下圖為何種之電路符號？(A)緩衝器(B)傳輸閘(C)放大器(D)非反相器。

25. 鍵彈跳(Keybounce)一般值為(A)0.1～2ms(B)200ms 以上(C)1～20ms(D)10～200ms。

26. 一般數位電壓表之輸入阻抗為(A)600Ω(B)10MΩ(C)1MΩ(D)100MΩ。

27. 如果你擔任公司採購的職務，親朋好友們會向你推銷自家的產品，希望你要採購時，你應該(A)建議親朋好友將產品折扣，折扣部分歸於自己，就會採購(B)可以暗中地幫忙親朋好友，進行採購，不要被發現有親友關係便可(C)既然是親朋好友，就應該互相幫忙(D)適時地婉拒，說明利益需要迴避的考量，請他們見諒。

28. (101100) ₂之 1 的補數(1'sComplement)為(A)(010100) ₂(B)(010011) ₂(C)(100001) ₂(D)(010111) ₂。

29. 將監督程式放在 ROM 內稱之為(A)軟體(B)硬體(C)韌體(D)半導體。

30. 下列何者對飲用瓶裝水之形容是正確的：A.飲用後之寶特瓶容器為地球增加了一個廢棄物；B.運送瓶裝水時卡車會排放空氣污染物；C.瓶裝水一定比經煮沸之自來水安全衛生？(A)ABC(B)AC(C)BC(D) AB。

31. 以下何種電阻器大多使用於要求長期穩定性、精確度、信賴性的測試儀器上(A)金屬皮膜電阻(B)線繞電阻(C)碳膜電阻(D)水泥電阻。

32. 調整電源供應器的限流大小時，先將電壓調整好，再將正、負輸出端短路，觀察電流表之指示並以限流調整旋鈕調整限流大小是(A)會將保險絲燒斷(B)不正確之動作，但不會損壞儀器(C)調整限流時之必要正確動作(D)不正確之動作，且會損壞儀器。

33. 陳先生到機車行換機油時，發現機車行老闆將廢機油直接倒入路旁的排水溝，請問這樣的行為是違反了(A)道路交通管理處罰條例(B)廢棄物清理法(C)職業安全衛生法(D)飲用水管理條例。

34. 為減少日照增加空調負載，下列何種處理方式是錯誤的？(A)屋頂加裝隔熱材、高反射率塗料或噴水 (B)於屋頂進行薄層綠化(C)將窗戶或門開啟，讓屋內外空氣自然對流(D)窗戶裝設窗簾或貼隔熱紙。

35. 在 20mA 電流迴路界面中，下列何者為正確(A)0mA 表示邏輯 1(B)20mA 表示邏輯 1(C)-20mA 表示邏輯 0(D)20mA 表示邏輯 0。

36. 高效率燈具如果要降低眩光的不舒服，下列何者與降低刺眼眩光影響無關？(A)光源下方加裝擴散板或擴散膜(B)採用間接照明(C)燈具的遮光板(D)光源的色溫。

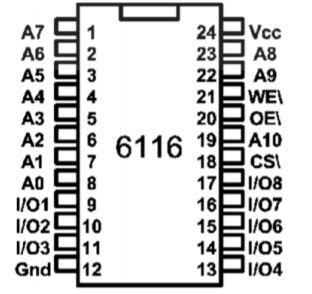

37. 如下圖為(A)2K×8 的 RAM(B)1K×8 的 ROM(C)1K×8 的 RAM(D)2K×8 的 ROM。

38. CRT 上螢光粉材質若為 P31，則畫面應呈現：(A)白色(B)藍色(C)綠色(D)橙色。

39. DMA(DirectMemoryAccess)處理速度快，適合大量資料傳送，主要原因為(A)不必經由 CPU 傳送(B) 使用較多的資料線(C)不必使用位址線(D)使用較多的控制線。

40. 80x86 微處理機系統，哪一種軟體中斷在於提供存取 BIOS 影像服務？(A)INT20H(B)INT16H(C)INT1 0H(D)INT21H。

41. 依勞動基準法規定，主管機關或檢查機構於接獲勞工申訴事業單位違反本法及其他勞工法令規定後，應為必要之調查，並於幾日內將處理情形，以書面通知勞工？(A)14(B)60(C)30(D)20。

42. 電晶體基極輸入下列何種波形時，可在示波器上顯示多條電晶體共射極輸出曲線？(A)三角波(B)階梯波(C)正弦波(D)方波。

43. 職業上危害因子所引起的勞工疾病，稱為何種疾病？(A)遺傳性疾病(B)流行性疾病(C)職業疾病(D)法定傳染病。

44. 冷凍食品該如何讓它退冰，才是既「節能」又「省水」？(A)用熱水浸泡，每 5 分鐘更換一次(B)直接用水沖食物強迫退冰(C)烹煮前盡早拿出來放置退冰(D)使用微波爐解凍快速又方便。

45. 使用線上實體模擬器(ICE)時，下列何者須自待測系統拔出(A)I/O(B)CPU(C)ROM(D)RAM。

46. 下列何者非屬危險物儲存場所應採取之火災爆炸預防措施？(A)使用防爆電氣設備(B)使用工業用電風扇(C)標示「嚴禁煙火」(D)裝設可燃性氣體偵測裝置。

47. 下列對 RS-232C 信號之描述何者不正確(A)為正邏輯位準(B)負電壓表示停止(C)space 狀態之電壓為+3 V～+15V(D)正電壓表示邏輯零。

48. 下列何者較適合做互導放大器？(A)電流並聯負回授電路(B)電壓串聯負回授電路(C)電壓並聯負回授電路(D)電流串聯負回授電路。

49. 組合語言中，下列何者不會影響旗號？(A)加法指令(B)輸出入指令(C)乘法指令(D)減法指令。

50. 水中生化需氧量(BOD)愈高，其所代表的意義為(A)有機污染物多(B)分解污染物時不需消耗太多氧(C) 水為硬水(D)水質偏酸。

51. 松香的主要功能為何？(A)除去氧化膜(B)除去油汙(C)除去腐蝕物(D)降低銲錫熔點。

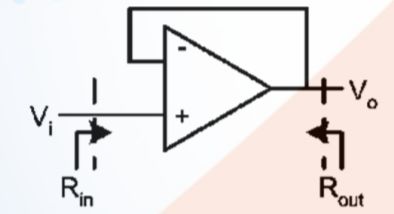

52. 如下圖所示之電路的輸入阻抗(Rin)與輸出阻抗(Rout)分別為(A)Rin→０，Rout→∞(B)Rin→０，Rout →０(C)Rin→∞，Rout→０(D)Rin→∞，Rout→∞。

53. 具有線性相位響應的主動濾波器電路為(A)巴特沃斯(Butterworth)濾波器(B)貝索(Bessel)濾波器(C)匹配(Matching)濾波器(D)契比謝夫(Chebyshev)濾波器。

54. 下面哪一種傳輸(transmission)線對電腦的電磁有較高的抗干擾性？(A)同軸電纜(B)光纖電纜(C)雙絞線(D)多芯同軸電纜。

55. 典型並列埠不具備下列何種特性(A)具有三態輸出特性(B)須使用資料控制線(C)具有開集極特性(D)須有位址控制線。

56. 副程式或中斷服務執行完畢要返回原程式的位址是由何處取得？(A)程式計數器(Programcounter)(B) 指標暫存器(Indexregister)(C)堆疊器(Stack)(D)位址解碼器(Addressdecoder)。

57. 就達靈頓對(Darlington-Pair)而言(A)輸出阻抗低，電流增益等於 1(B)輸出阻抗低，電流增益甚高(C)輸出阻抗低，電流增益小於 1(D)輸出阻抗及電流增益皆甚高。

58. 用 RS-232C 作雙向資料通信時，至少需要幾條線？(A)1 條線(B)4 條線(C)3 條線(D)2 條線。

59. N 型半導體中，有較多的自由電子，因此其帶電性為(A)帶有正電(B)電中性(C)偶而帶電(D)帶有負電。

60. 下列何者不會影響放大器的低頻響應？(A)射極旁路電容(B)輸出端的交連電容(C)輸入端的交連電容 (D)電晶體電極間的極際電容。

複選題：61. 2 對 1 多工器 A(延遲時間為 T)，取 3 組 2 對 1 多工器 A 不外加其他元件，組合成多工器 B，下列何者正確？(A)B 的傳播延遲約等於 2T(B)B 為 4 對 1 多工器(C)B 為 6 對 1 多工器(D)B 的傳播延遲約等於 T。

62. 中央處理器(CPU)是由下列哪兩大部門所組成？(A)CU(B)ROM(C)RAM(D)ALU。

63. 有關印刷電路板元件面的安排與繪製，下列敘述何者正確？(A)以 IC 或電晶體位置為中心向外安排其他元件(B)連接器必須標示第一腳位(C)IC 依形狀擺放不需特別標示腳位(D)並排電阻盡量靠近以節省空間及連接線。

64. 有關電荷電位描述，下列敘述何者正確？(A)有方向性(B)與溫度成正比(C)距電場無窮遠處之電位為零 (D)愈靠近正電荷處電位愈高。

65. 場效電晶體(FET)包含哪些應用？(A)電阻負載(B)壓變電阻(C)負電阻(D)記憶裝置。

66. 有關 ISP(In-System Programming)，下列敘述何者正確？(A)可以即時修改程式(B)是一種獨立式燒錄器(C)常用 JTAG 協定界面(D)常使用 IEEE488 界面。

67. 根據布林代數定理，下列敘述何者正確？(A)X‧0=0(B)X+1=1(C)X+0=0(D)X‧1=1。

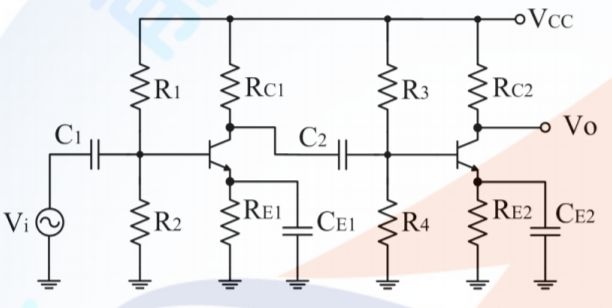

68. 如下圖所示之電路，下列敘述何者正確？(A)R_{E 1}及 R_{E 2} 為正回授電阻，可穩定直流偏壓，不受溫度變化影響(B)該電路為 RC 耦合電路，容易隔離兩級間直流電壓的相互干擾(C)R₁、R₂為偏壓電阻，提供電晶體偏壓(D)C_{E 2} 為旁路電容，可提高電壓增益。

69. 對單晶片 8051/52 而言，執行下列哪些指令需要兩個機器週期？(A)RET(B)RLC(C)JNZ(D)POP。

70. 關於 RS-232C 與 GPIB 通訊電路的敘述，下列何者正確？(A)GPIB 以並列方式輸出(B)RS-232C 的傳輸距離比 GPIB 短(C)RS-232C 以串列方式輸出(D)RS-232C 的資料線比較多。

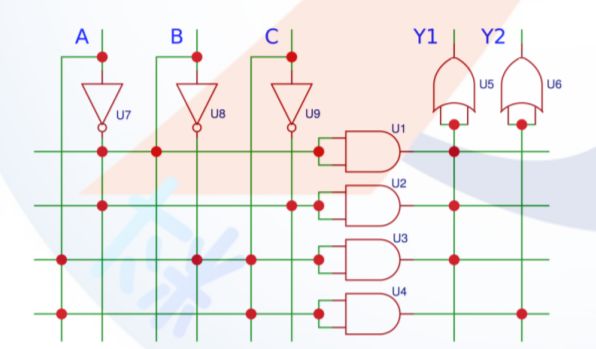

71. 已知邏輯電路如下圖，下列輸出函數何者正確？(A)Y1 (A,B,C )=Σ (0,2,3,5 )(B)Y1 (A,B,C )=Σ (0,3,5 )(C) Y2 (A,B,C )=Σ (5,7 )(D)Y2 (A,B,C )=Σ (5,6 )。

72. 於物聯網系統中，感測器為連接不同的硬體模組，模組間必須要透過傳輸介面才得以成功交換資料，較適合的傳輸介面有下列哪幾項？(A)I 2C(Inter-Intergrated Circuit)(B)SPI(Serial Peripheral Inter face)(C)JTAG(Joint Test Action Group)(D)UART(Universal Asynchronous Receiver/Transmitter)。

73. 有關電子電路中達靈頓(Darlington)放大器之特性，下列敘述何者正確？(A)輸入阻抗高(B)輸出阻抗低 (C)電流增益高(D)電壓增益高。

74. 關於數位訊號處理器(DSP)的敘述，下列何者正確？(A)強調高速計算(B)可用於單指令多數據流(SIM D)(C)可進行平行處理(D)著重在大量資料的存取。

75. 有關 PVC 導線規格及導線作業，下列敘述何者正確？(A)應使用 PVC 絕緣膠帶纏繞連接部分並掩護原導體之絕緣外皮 15 公厘以上(B)如規格標示 22mm²，表示其為多股絞線(C)其規格中的安全電流量係以周圍溫度 35°C 為準(D)絞線接於開關時，如在線頭加焊錫或使用壓接端子，可降低耐張強度。

76. 使用日系指針式三用電表時，下列敘述何者正確？(A)設定於歐姆檔時，紅、黑色測試棒分別代表內部電池的正端與負端(B)量測電壓時，電表與待測者並聯(C)量測電阻時，電表需先作歸零(D)量測電流時，電表與待測者並聯。

77. 有關 8 位元微控制器的定義，下列敘述何者正確？(A)位址匯流排為 8 位元(B)資料暫存器為 8 位元(C) 計時器為 8 位元(D)資料匯流排為 8 位元。

78. 用微控制器控制 LED 亮度，下列敘述何者正確？(A)採用 PWM 方法(B)加入 DAC 電路(C)採用 DMA 方法(D)加入記憶體。

79. 使用 SR 正反器，要讓輸出端 Qn→Qn+1 維持 0→0 的狀態，則輸入端的 S 與 R 須設定為(A)S=0，R =1(B)S=1，R=1(C)S=0，R=0(D)S=1，R=0。

80. 理想電壓源與電流源內阻，下列敘述何者正確？(A)電壓源內阻愈大愈好(B)電流源內阻愈大愈好(C)電流源內阻愈小愈好(D)電壓源內阻愈小愈好。
