108年 - 108-3 技術士技能檢定學科測試試題-乙級：03200變壓器裝修#81068

科目：技檢◆變壓器裝修-乙級 | 年份：108年 | 選擇題數：80 | 申論題數：0

試卷資訊

所屬科目：技檢◆變壓器裝修-乙級

選擇題 (80)

1. 下列有關著作權之概念，何者正確？(A)國外學者之著作，可受我國著作權法的保護(B)著作權要待向 智慧財產權申請通過後才可主張(C)公務機關所函頒之公文，受我國著作權法的保護(D)以傳達事實之新聞報導，依然受著作權之保障。
2. 變壓器故障後，最後的分解動作為(A)拆除基礎螺栓(B)拆除套管(C)吊出心體(D)拆除散熱器。
3. 三相 100KVA 之變壓器，一次電壓為 6kV，百分阻抗為 3％，當二次側三相短路時，流經一次側之 短路電流為(A)320A(B)550A(C)50A(D)30A。
4. 線圈抽頭絕緣等級至少應比照與線圈(A)可降 2 級(B)同一級或以上(C)可降 3 級(D)可降 1 級。
5. 下列何者屬安全的行為？(A)有缺陷的設備(B)不適當之警告裝置(C)不適當之支撐或防護(D)使用防護 具。
6. 有一變壓器，其一次電壓為 600 伏，匝數為 2250 匝，頻率為 60Hz，則 φ m 應為(A)0.1 韋柏(B)0.01 韋柏(C)0.2 韋柏(D)0.001 韋柏。

7. 三相變壓器接成△接線時，其線電壓(El )和相電壓(Ep)的關係為(A)El＝Ep/5def44c477359.jpg (B)El＝Ep(C)El＝ 5def44d6defc5.jpgEp(D)El＝2Ep。
8. 我國制定何法以保護刑事案件之證人，使其勇於出面作證，俾利犯罪之偵查、審判？(A)行政程序法 (B)證人保護法(C)刑事訴訟法(D)貪污治罪條例。
9. 職業安全衛生法之立法意旨為保障工作者安全與健康，防止下列何種災害？(A)公共災害(B)職業災害 (C)交通災害(D)天然災害。
10. 變壓器欲測得銅損失，需施行(A)匝比試驗(B)開路試驗(C)短路試驗(D)衝擊耐電壓試驗。
11. 依環境基本法第 3 條規定，基於國家長期利益，經濟、科技及社會發展均應兼顧環境保護。但如果 經濟、科技及社會發展對環境有嚴重不良影響或有危害時，應以何者優先？(A)環境(B)經濟(C)科技(D)社會。
12. 24kV 級以下線圈製作完成後，入外殼組裝前必須事前乾燥致使其線圈對地絕緣電阻達(A)2000MΩ (B)4000MΩ(C)3000MΩ(D)1000MΩ 以上。
13. 對於化學燒傷傷患的一般處理原則，下列何者正確？(A)於燒傷處塗抹油膏、油脂或發酵粉(B)使用酸 鹼中和(C)立即用大量清水沖洗(D)傷患必須臥下，而且頭、胸部須高於身體其他部位。
14. 變壓器滿載時之銅損為 120KW，鐵損為 40KW，則半載時之總損失為(A)100KW(B)80KW(C)1 60KW(D) 70KW。
15. 電感器的阻抗與電源頻率(A)成正比(B)成反比(C)平方成正比(D)平方成反比。
16. 桿上變壓器一次側設有分接頭，其目的是(A)調整電壓(B)預備故障時，可改用其他分接頭(C)調整功率 因數(D)調整電流。
17. 根據性騷擾防治法，有關性騷擾之責任與罰則，下列何者錯誤?(A)對他人為性騷擾者，如果沒有造 成他人財產上之損失，就無需負擔金錢賠償之責任(B)意圖性騷擾，乘人不及抗拒而為親吻、擁抱或觸摸其臀部、胸部或其他身體隱私處之行為者，處 2 年以下有期徒刑、拘役或科或併科 10 萬元以下罰金(C)對他人為性騷擾者，由直轄市、縣(市)主管機關處 1 萬元以上 10 萬元以下罰鍰(D)對於因教育、訓練、醫療、公務、業務、求職，受自己監督、照護之人，利用權勢或機會為性騷擾者，得加重科處罰鍰至二分之一。
18. 大氣層中臭氧層有何作用？(A)對流最旺盛的區域(B)造成光害(C)保持溫度(D)吸收紫外線。
19. 55℃溫升之變壓器銅損通常以溫度(A)55℃(B)75℃(C)65℃(D)45℃ 為換算值。
20. 變壓器設置分接頭切換裝置之目的是(A)穩定輸入電流(B)穩定輸出電壓(C)穩定輸入電壓(D)穩定輸出 電流。

21. 下圖表示5def450284789.jpg(A)減極性(B)無極性(C)加極性(D)雙極性 變壓器。
22. 下列何種油介電常數最大？(A)礦物油(B)食用油(C)脂肪油(D)植物油。
23. 下列何種洗車方式無法節約用水？(A)用水桶及海綿抹布擦洗(B)使用有開關的水管可以隨時控制出 水(C)利用機械自動洗車，洗車水處理循環使用(D)用水管強力沖洗。
24. 關於綠色採購的敘述，下列何者錯誤？(A)採購的產品對環境及人類健康有最小的傷害性(B)選購產品 對環境傷害較少、污染程度較低者(C)以精美包裝為主要首選(D)採購回收材料製造之物品。
25. 各產業中耗能佔比最大的產業為(A)公用事業(B)能源密集產業(C)服務業(D)農林漁牧業。
26. 適當鐵心燒鈍溫度約為(A)500～600℃(B)200～300℃(C)300～400℃(D)600～800℃ 為最理想。
27. 單套管變壓器裝殼完畢後其一次線圈與外殼之絕緣電阻為(A)1MΩ 以上(B)10 MΩ 以上(C)0 MΩ(D)100 MΩ 以上 始為正確。
28. 為證實變壓器繞組各層間及各匝間的絕緣是否合乎規定，應以何種試驗行之(A)交流耐壓試驗(B)變壓 比試驗(C)絕緣電阻測定試驗(D)感應耐壓試驗。
29. 1000KVA 的負載，在功因為 60％時，其無效電力約為(A)500KVAR(B)800KVAR(C)400KV AR(D)600K VAR。
30. 周溫升高時，所測得之線圈電阻隨之(A)不變(B)升高(C)無法比較(D)降低。
31. 五個 50Ω 的電阻器並聯後，其合成電阻為(A)10Ω(B)100Ω(C)50Ω(D)250Ω。
32. 生活中經常使用的物品，下列何者含有破壞臭氧層的化學物質？(A)寶特瓶(B)保麗龍(C)噴霧劑(D)免洗 筷。
33. 100KVA 變壓器效率 98％，其全損不得超過(A)2580W(B)3040W(C)2040W(D)3580W。
34. 某三相變壓器若線電壓為 34.5kV，線電流為 100.4A，則其容量為(A)7000KVA(B)6000KVA(C)3500K VA(D)600KVA。
35. 下列何種患者不宜從事高溫作業？(A)近視(B)重聽(C)心臟病(D)遠視。
36. 單相 5KV A 之變壓器，其鐵損為 100W，滿載銅損 150W，在功因為 1.0 的情況下，16 小時半載，8 小時無載，則全日效率為何？(A)97％(B)88％(C)93％(D)91％。

37. 下圖表示(A)比流器(B)比壓器(C)整流器(D)變頻器。5def4535a7061.jpg
38. 由圓銅線壓製而成之平角銅線應經退火處理，其目的是(A)提高機械強度(B)提高導電率(C)使硬化(D)使 軟化。
39. 小吳是公司的專用司機，為了能夠隨時用車，經過公司同意，每晚都將公司的車開回家，然而，他 發現反正每天上班路線，都要經過女兒學校，就順便載女兒上學，請問可以嗎？(A)不可以，這是公司的車不能私用(B)可以，要資源須有效使用(C)可以，只要不被公司發現即可(D)可以，反正順路。
40. 心體吊離桶面越高(A)越安全(B)越不易傾倒(C)越不穩(D)越穩。
41. 一般螺絲與不鏽鋼螺絲之扭力值依其(A)長短(B)牙距(C)大小(D)形狀 而有所不同之規定。
42. 兩具單相 100KVA 的變壓器，接成Ｖ接線時，其可供應的三相滿載電力容量為(A)100KVA(B)200KV A(C)158KVA(D)173KVA。
43. 69kV 變壓器心體裝桶後，其真空時間應保持(A)6 小時(B)10 小時(C)4 小時(D)8 小時 後才注油。
44. 為了取得良好的水資源，通常在河川的哪一段興建水庫？(A)上游(B)下游出口(C)中游(D)下游。
45. 加熱乾燥線圈用凡立水，其電阻係數為(A)5×10 18(B)5 ×10 12(C)5×10 1 6(D)5×10 1 4 ΩCM 以上。
46. 大型積鐵心變壓器之矽鋼片一般採用(A)多片搭接(B)單片搭接(C)多片對接(D)單片對接。
47. 尺度數字前加"t"表示(A)頂點(B)斜度(C)間隙(D)厚度。
48. 積鐵心之佔積率約為(A)1.05(B)0.85(C)0.95(D)0.80。
49. 變壓器外殼製作完成時，其首要工作為(A)尺寸檢查及氣密試驗(B)塗裝(C)過磅(D)組裝套管。
50. 心體烘乾最主要目的為(A)去除粉塵(B)固定形狀(C)去除絕緣材料吸濕之水分(D)易於調整作業。
51. 變壓器繞組間設置油（氣）道，其目的何在？(A)增加絕緣電阻(B)美觀(C)降低鐵損(D)增加散熱循環。
52. 欲使方向性矽鋼帶之激磁電流為最小時，其壓延方向應與磁路方向成(A)任意角度(B)垂直(C)4 5 度(D)平 行。
53. 片狀導體線圈比條狀導體線圈之(A)短路機械強度高(B)損失率低(C)導電率高(D)損失率高。
54. 正確真空注油作業步驟為(A)濾油→抽真空→真空注油(B)抽真空→濾油→真空注油(C)真空注油→抽 真空→濾油(D)濾油→注油→真空。
55. 鐵心加工時所受之殘餘應力，將影響其(A)電氣特性(B)絕緣特性(C)磁化特性(D)化學特性。
56. 每個人日常生活皆會產生垃圾，下列何種處理垃圾的觀念與方式是不正確的？(A)廚餘回收堆肥後製 成肥料(B)可燃性垃圾經焚化燃燒可有效減少垃圾體積(C)垃圾分類，使資源回收再利用(D)所有垃圾皆掩埋處理，垃圾將會自然分解。
57. 心體烘乾過程中，宜定時量測(A)激磁電流(B)鐵損(C)絕緣電阻(D)銅損。
58. 凡立水處理乾燥後的線圈皮膜表面仍有黏性時，表示(A)乾燥不充分(B)乾燥適當(C)乾燥過分(D)與乾燥 無關。
59. 電壓比為 30：1 之變壓器，若一次側電壓為 7200V 時，則二次側電壓為(A)110V(B)120V(C)2 40V(D)22 0V。
60. 旋轉剖面是將剖面部分在視圖上旋轉(A)90°(B)150°(C)120°(D)180°。 複選題：
複選題
61. 乾式變壓器一，二次線圈絕緣結構包括哪三種？(A)高低壓線圈均樹酯灌注(B)高低壓線圈均為裸導體 (C)高壓線圈樹酯灌注,低壓紙包覆裹凡立水(D)高低壓線圈均用紙模成型包覆。
複選題
62. 在三相電路中採用一具三相變壓器較三具單相變壓器的優點為(A)備用變壓器費用較低(B)更換或修 理之工作省時(C)鐵損較小(D)鐵心材料使用量較少。
複選題
63. 自耦變壓器與普通變壓器比較有那些缺點(A)電壓比低(B)體積大(C)絕緣處理困難(D)激磁電流大。
複選題
64. 變壓器線圈以同心繞配置者(A)適用於內鐵式變壓器(B)低壓側線圈靠近鐵心(C)高壓側線圈靠近鐵心 (D)適用於外鐵式變壓器。
複選題
65. 線圈電感量 L(A)與線圈匝數 N 平方成正比(B)與導磁係數成反比(C)與磁阻成反比(D)與線圈匝數 N 成正 比。
複選題
66. 鐵心層表面絕緣漆破損後鐵心會(A)降低渦流損(B)產生局部發熱(C)造成變壓器運轉時油溫上昇(D)造 成局部短路。
複選題
67. 繞組做焊接時，以不使銅線表面溶化為原則，焊接應有適合的攝氏溫度，下列何者之溫度有誤？(A) 1600(B)1200(C)800(D)400。
複選題
68. 為使電力變壓器鐵心不鬆散，一般固定方法有(A)拴緊法(B)綁緊法(C)粘固法(D)銲接法。
複選題
69. 若一次側匝數/二次側匝數比=a 下列敘述何者正確(A)一次側阻抗折算至二次側需除 a 2(B)二次側阻抗折算至一次側需除 a 2(C)一次電流折算至二次側需除 a(D)一次電壓折算至二次側需除 a。
複選題
70. 下列何者為是？(A)VCB 表示真空斷路器(B)OA/FA 表示油浸自冷/風冷式變壓器(C)BCT 表示水冷式變 壓器(D)ABS 表示空斷開關。
複選題
71. 變壓器的浸漬材料可為(A)透明漆(B)樹脂漆(C)乳膠漆(D)甲酚清漆。
複選題

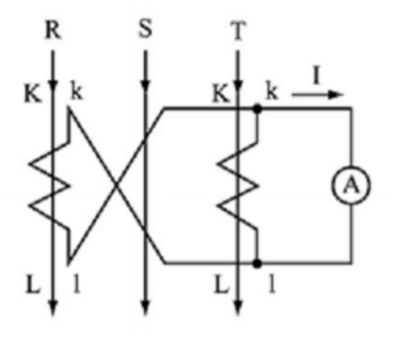

72. 如下圖，有兩只 100/5C. T 測量 3φ 平衡負載電流，當電流表顯示約為 3.8A 時5def456f80387.jpg(A)負載電流約為 44A (B)C.T 線圈電流約為 2.2A(C)C. T 線圈電流約為 3.8A(D)負載電流約為 76A。
複選題
73. 變壓器絕緣油一般應具備何種條件？(A)凝固點高(B)引火點高(C)黏度低(D)絕緣耐力強。 108 變壓器裝修 乙 4-4(序 001)
複選題
74. 變壓器停電保養時，需確認無送電狀態並在端子接上接地線，目的為何(A)增加美觀(B)防止感應作用 (C)降低成本(D)增加安全度。
複選題
75. 變壓器矽鋼片依磁性性質區分，主要有那二種(A)多方向性矽鋼片(B)無方向性矽鋼片(C)輻射性矽鋼片 (D)方向性矽鋼片。
複選題
76. 變壓器絕緣物主要劣化原因包含哪三種(A)熱引起(B)部分放電引起(C)吸溼引起(D)無載。
複選題
77. 660kVA，1200V/1320V 自耦變壓器(A)自有容量為 60kVA(B)串聯繞組電流為 500A(C)串聯繞組電壓為 120V(D)共用繞組電流為 550A。
複選題
78. 變壓器外殼需具備(A)保護繞組(B)絕熱(C)方便安裝固定(D)保護鐵心。
複選題
79. 變壓器的負載試驗主要目的在測(A)激磁電流(B)電壓調整率(C)效率(D)鐵損。
複選題
80. 為使真空乾燥爐能順暢，應(A)爐內要有木屑(B)爐內需放油(C)保持乾淨(D)注意用電安全。

申論題 (0)
