109年 - 109 交通部臺灣鐵路管理局工務處暨各工務段營運人員甄試_營運專員_土木工程：結構學#89419

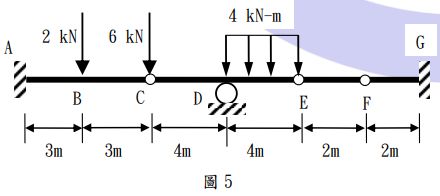

5. 如圖 5 之梁結構，A 點及 G 點之垂直支承反力為何者?
(A)A 點 1 kN，G 點 0 kN (B)A 點 8 kN，G 點 8 kN (C)A 點 0 kN，G 點 0 kN (D)A 點 3.8 kN，G 點 4 kN

7. 如圖 6 之剛架，A 點及 G 點之垂直支承反力為何者?
(A)A 點 0.5 kN，向上，G 點 17.5 kN，向上 (B)A 點 12 kN，向上，G 點 10 kN，向上 (C)A 點 3 kN，向上，G 點 15 kN，向上 (D)A 點 6 kN，向下，G 點 24 kN，向上

9. 如圖 7 之剛架 A 點及 D 點之支承彎矩為何者?
(A)A 點 0.63 kN-m，D 點 11.05 kN-m (B)A 點 72 kN-m，D 點 72 kN-m (C) A 點 48 kN-m，D 點 96 kN-m (D)A 點 11.05 kN-m，D 點 0.63 kN-m

二、 問答及申論題

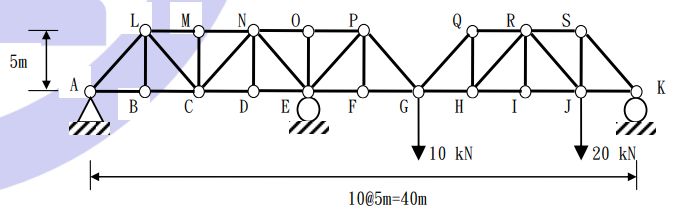

1. 如圖之桁架結構，於 G、J 點各受一集中力，試求 A 點、E 點之垂直支承反力，以及桿件 NO、NE、DE 之內力。請註明反力方向，以及桿件內力為拉力或壓力。()
