109年 - 109 全國高級中等學校學生技藝競賽考試_工業類:模具#138753

1.多道引伸加工時，每一道次都會給板料帶來加工硬化，若要進行多道次深引伸，在每一道次之間經常要把製品進行何種熱處理，再進行加工? (A)淬火 (B)回火 (C)退火 (D)正常化。

2.下列何者為三板式塑膠模具最大優點? (A)可以高速自動化生產(B)可以使用較小鎖模行程的射出機來生產(C)製模成本降低(D)節省塑料。

3.塑膠成品為平板狀時，應使用下列哪一種澆口設計較適合?(A)直接澆口(B)針點澆口 (C)扇形 澆口 (D)潛入澆口。

4.碳鋼中若其含碳量增加，對鋼之機械性質有何影響? (A)抗拉強度提高 (B)延性提高 (C)硬度降低 (D)耐磨耗性降低。

5.引伸加工時，若設胚料直徑為 D，以胚料引伸成為筒狀直徑為 d，m 為引伸率，則引伸比 D/d 與 m 的關係為 (A)D/d＝1/m (B)d/D＝m (C)D/d＝m (D)d/D＝1/m。

6.有關金屬材料受彎曲後產生的變形現象，下列何者 錯誤 ? (A)彎曲模具之模肩處最易磨損 (B)彎 曲材料愈厚，則彎形部的外側拉伸力愈大 (C)不同金屬材料於彎形加工皆會產生不等的回彈量 (D)材料愈軟，回彈現象愈明顯。

7.有關沖床工作的防護裝置中，下列哪一種在作業時毫無障礙，是很方便的防護裝置，適合小型強 力沖床及大型沖床使用? (A)圍護欄安全裝置 (B)旋刮防護裝置 (C)光電式安全裝置 (D)閘門式 安全裝置。

8.無流道之塑膠射出成形方式，是在開模頂出時，流道部位不隨成形品取出。下列哪一項 不是 無 流道射出成形之實際作法? (A)滯液式噴嘴方式 (B)絕熱澆道方式 (C)延長噴嘴方式 (D)二次澆 道方式。

9.下列那一項 不是 連續沖模的優點？(A)產品形狀沒有限制 (B)緩和引伸加工中材料的加工應化 (C)適應大量生產之需求 (D)工程安排比較容易。

10.擠製加工是在金屬的再結晶溫度以下進行，下列那一項 不是擠製加工的優點？ (A)製品的強 度提高 (B)製品的表面光度佳 (C)尺寸精度高 (D)金屬變形的抵抗力小。

11.熱固性塑膠無法回收再使用，下列哪一種材料屬於熱固性塑膠? (A)聚醯胺樹脂(尼龍) (B)聚甲基 丙烯酸甲酯(壓克力) (C)三聚氰胺樹脂(美耐皿) (D)聚丙烯。

12.欲利用沖床在金屬板沖製一半徑為 15 mm 之圓孔，板厚為 3 mm，若材料之抗剪強度為 32 kg/mm² ， 求沖剪力大約為 (A)9 (B)13 (C)18 (D)25 公噸。

13.主要應用偏心原理，加上製作容易且沖程下端位置可確定，大部分的沖床都使用的動作方式為 (A)肘節機構 (B)油壓式 (C)曲軸機構 (D)氣壓式。

14.典型的塑膠模具流道系統中，塑料自成形機的噴嘴進入模具，流經豎澆道後，後續完整的流動 路徑依序為 (A)橫澆道→冷料井→澆口→型腔→排氣孔 (B)冷料井→橫澆道→澆口→型腔→ 排氣孔 (C)橫澆道→排氣孔→冷料井→澆口→型腔 (D)冷料井→排氣孔→橫澆道→澆口→型 腔。

15.下列哪一種塑膠模具橫澆道斷面形狀可容納最多塑料流量，是最理想的形狀，但在製作時較為 困難? (A)正方形 (B)梯形 (C)圓形 (D)U 形。

16.下列何種塑膠成形法，最適合於使用熱固性塑膠材料？ (A)射出成形 (B)真空成形 (C)吹製成 形 (D)轉移成形。

17.在進行彎曲加工時，工件外側表面會承受 (A)拉伸應力 (B)壓縮應力 (C)剪應力 (D)彎曲力矩。

18.下列哪一個 不是 用來使鋼料表面產生硬化的作法？ (A)熱浸鍍鋅處理 (B)高週波硬化 (C)滲碳 法 (D)氮化法。

19.對於大成形品及較深成形品之射出成形，如深筒形的塑膠製品，其模具之流道系統常採用那一 種澆口設計？(A)膜狀澆口(B)潛入澆口(C)扇形澆口 (D)直接澆口。

20.設計塑膠射出模具之頂出機構以頂出銷頂出時，下列那一個敘述正確？(A)位置應選在脫模阻力 小的地方 (B)生產杯子等製品時，頂出銷應設在成形品的側壁 (C)頂出銷通常採用方形斷面 (D)頂出銷因頂出效果不佳，目前較少使用。

21.由於在加熱缸內具有塑料混練的作用，目前的射出成形機大部分採用哪一種形式的射出裝置? (A)柱塞式 (B)螺桿式 (C)預塑式 (D)滾動式。

22.面積較大、深度較深或厚度較薄的塑膠成品，應用一般方法頂出時容易變形、破裂，為克服頂 出瞬間所產生之真空，可利用 (A)頂出銷頂出 (B)階級銷頂出 (C)空氣頂出 (D)套筒頂出。

23.下列哪一個是塑膠射出成形製品內部產生氣泡之可能原因? (A)塑料射出速度太慢(B)塑料射 出壓力太小 (C)加料量過多 (D)分模面不緊密、有間隙。

24.與曲軸沖床相較，下列何者是肘節式沖床的優點? (A)下死點穩定而正確，可以製作較精確之製 品 (B)滑塊行程長，且可以自由選擇 (C)適合應用於沖剪加工 (D)合模壓力小，模具壽命較高。

25.塑膠射出模具設計冷料井的用途是在 (A)容納流動時前端冷凝的塑料，避免流路系統阻塞 (B) 控制塑料進入型腔的流量 (C)可以補充成品凝固收縮時不足的塑料 (D)使成品能快速冷卻。

26.下列關於線切割放電加工的特性，下列敘述何者 錯誤 ? (A)用以切割工件外形 (B)目前所使用 的金屬電極大多為黃銅線 (C)使用過的電極線會循環重複使用，直到斷裂或尺寸過小 (D)加工 液常使用去離子水。

27.為了減輕沖剪加工時的剪切力，降低對沖床的衝擊力，通常採用的方法是 (A)增加送料槽間隙 (B)沖頭上製作剪斜角 (C)降低沖模間隙 (D)在沖頭上製作倒角。

28.模具用鋼料經淬火後，在 450~600℃左右實施高溫回火之目的為 (A)調質處理，降低鋼料脆性， 提高延性與韌性 (B)消除淬火所生成之內應力，但仍維持一定的硬度 (C)消除淬火後的殘留沃 斯田鐵組織 (D)使鋼料的硬度提高，增加耐磨耗。

29.下列有關塑膠射出模具設計及成品成形問題，哪一個選項 錯誤 ? (A)流動性愈佳之塑料，其模 具配合精度應愈高，以防止毛邊產生 (B)模溫高低會影響塑料的流動性 (C)一般塑模流道形狀 之設計為方形斷面 (D)各種塑料的模溫大多不一樣。

30.下列有關塑膠射出模具流路系統設計及成品成形問題，哪一個選項正確?(A)塑膠成品直接澆口 處切斷後，殘留澆口痕跡很小 (B)塑模之針點澆口只適用於單一模穴的成品 (C)為了提高塑模 冷卻效果，冷卻孔儘量靠近排氣孔 (D)對塑膠成品表面外觀品質而言，針點澆口優於直接澆口。

31.下列有關砂輪選用的敘述，哪一個選項正確? (A)材質軟的工件，應使用組織較密的砂輪 (B)磨 削淬火後的模具鋼材，宜選用硬結合度之砂輪 (C)碳化矽砂輪適合磨削碳化物刀具 (D)細磨削 時，宜選用粒度較大的砂輪。

32.下列關於沖剪加工模具的敘述，哪一個 不正確 ? (A)剪斜角主要的目的是避免剪斷的胚料卡在 模子內壁，進而能順利排出 (B)沖模間隙的大小與沖壓工件厚度有關 (C)模輥現象是由於沖剪 過程所產生 (D)沖壓模具的外緣宜製作倒角

33.如圖 1 之沖剪壓力與剪切過程，在 D-E 點之間，材料承受的變形行為屬於
(A)永久變形 (B)塑 性變形 (C)彈性變形 (D)剪斷變形。

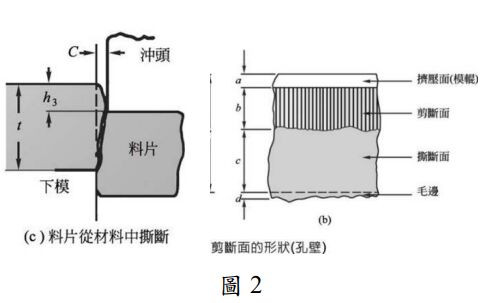

34.圖 2 為剪切加工及工件剪斷面示意圖，下列哪一個敘述正確?
(A)若沖頭刀刃變鈍，則毛邊產生 在孔的周圍 (B)硬脆的材料之撕斷面較軟質材料的之撕斷面小 (C)軟質材料受沖剪時，較不會 產生毛邊 (D)料條以固定支持時的剪斷面比自由支持的剪斷面大。

35.沖剪加工時，若沖頭與模孔之間隙過小則會產生 (A)毛邊變大 (B)二次剪斷 (C)撕裂面變大 (D) 剪斷面變小。

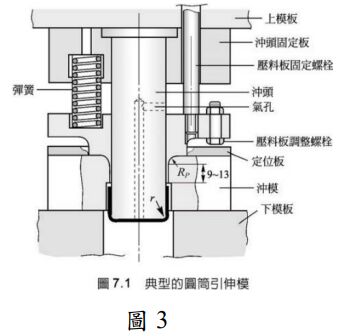

36.參考圖 3，圓筒引伸模具與加工過程的敘述，何者 不正確 ?
(A)沖頭上氣孔的作用是要吸住圓筒 成品避免掉落 (B)引伸加工過程通常可以在模具內添加適當的潤滑劑 (C)壓料板的作用是防 止引伸過程材料產生皺摺 (D)引伸模具間隙通常大於圓筒的板厚。

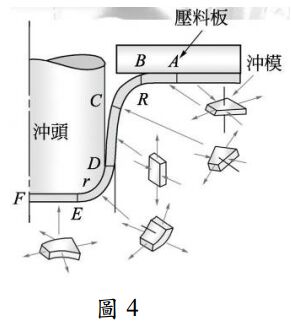

37.參考圖4，直壁圓筒引伸件引伸變形時，受到雙重拉力，以及沖頭的彎曲應力，以至於板厚急遽 減小之位置為
(A)筒底部份 (B)底部與筒壁部交接之圓角區 (C)直壁部份 (D)凸緣。

38.為了降低 U 形彎曲製品在生產時發生彈回現象，在設計 U 形彎曲模具時，下列何者並非考慮因素之一? (A)增加沖頭兩側彎曲半徑 (B)控制適當的模肩半徑 (C)降低沖頭與模肩之間隙 (D) 降低製品的彎曲深度。

39.引伸加工時適度的添加潤滑劑，可以確保過程順利進行。下列那一項 不是 引伸加工用潤滑劑的 功用？(A)冷卻作用 (B)表面清潔作用 (C)減少摩擦阻力 (D)防銹作用。

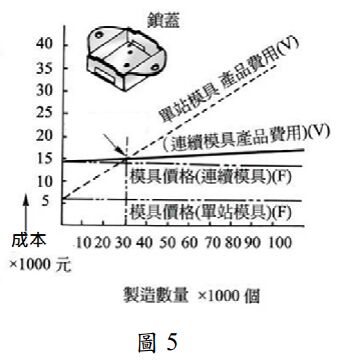

40.某公司要生產ㄧ鎖蓋，利用圖 5 來進行採用模具評估分析，圖中橫軸代表產品製造數量，縱軸代表製造成本，若要評估採用單站模具或連續模具，下列敘述何者有誤 ? (A)模具總成本為固 定值 (B)在生產數量 30000 個以下時，採用連續模具較符合經濟效益 (C)生產數量愈多時，採用連續模具生產的產品單價愈低 (D)在生產數量超過 30000 個時，單站模具的產品單價高於連 續模具。

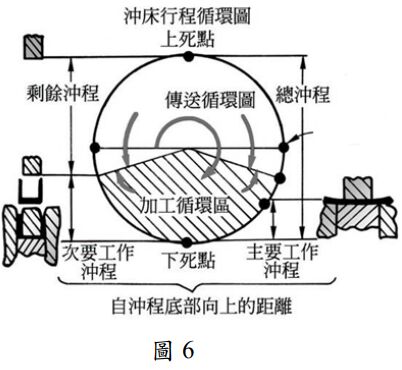

41.圖 6 為一簡單引伸加工的沖床行程循環圖，下列敘述何者有誤 ?
(A)上死點時沖頭速度為零 (B) 最大的速度約在水平中心線附近 (C)下死點的速度等於上死點 (D)加工循環區的速度稍大於 水平中心線附近的速度。

42.沖剪模下模塊設計時需考慮是否容易加工及研磨，較複雜形狀的刀口通常將下模塊分割成若干塊以便加工，再以適當方法組裝起來。圖 7 中所示下模塊分割線的選擇，哪一個部位不恰當 ? (A)A (B)B (C)C (D)D。

43.下列有關二板式塑膠射出模具設計之敘述，哪一個 不正確 ? (A)二板式模具兩塊模板合模之接 觸面為分模面，也是取出成品的地方 (B)定位環的內孔尺寸配合豎澆道襯套 (C)定位環的外徑 尺寸配合射出成形機固定側模盤中央之孔 (D)頂出裝置一般都在模具的固定側。

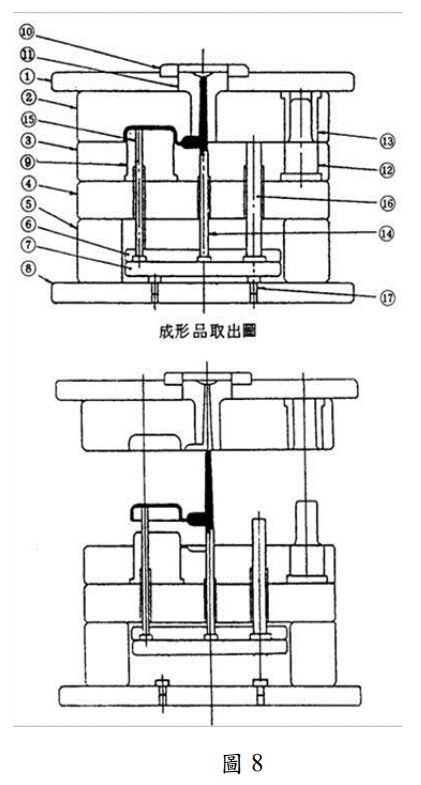

44.參考圖 8 之二板式塑膠模具，哪一個編號的零件的作用是在模具開啟時，將豎澆道拉離固定模， 使其連同成品一起頂出?
(A)12 (B)14 (C)15 (D)16。

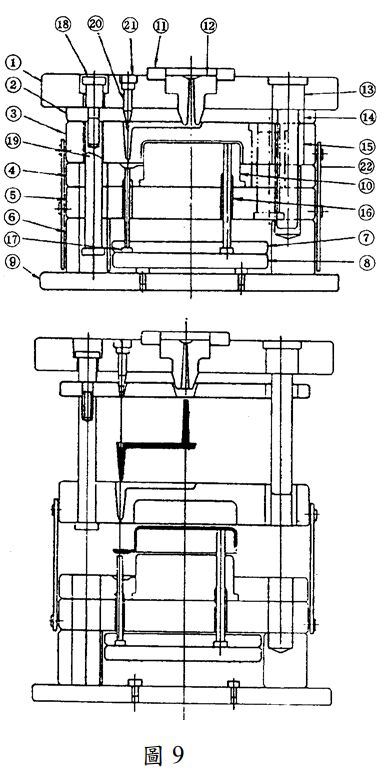

45.參考圖 9 之塑膠射出模具，編號(17)之零件稱為
(A)流道頂出銷 (B)頂出銷 (C)流道拉料銷 (D) 支承銷。

46.塑膠模之三板式模具結構主要是在兩板式模具中加入一塊澆道脫料板，圖 9 中哪一個編號的零件代表澆道脫料板? (A)② (B)③ (C)④ (D)⑤。

47.參考圖 8 及圖 9，下列有關二板式塑膠模具與三板式塑膠模具的比較，何者正確? (A)二板式塑 膠模具開模時會形成兩個分模面 (B)三板式模具中成品的澆道部位是由澆道脫料板與可動側 模板間取出 (C)圖 9 中數字⑨代表固定側固定板 (D)兩者之成品均由固定側模板與可動側模板 間取出。

48.沖模中形狀細而長的沖頭在沖壓時較容易折斷，其原因是受到何種作用所造成? (A)剝料之拉力 (B)受壓產生的座屈作用 (C)扭轉作用 (D)過度磨損。

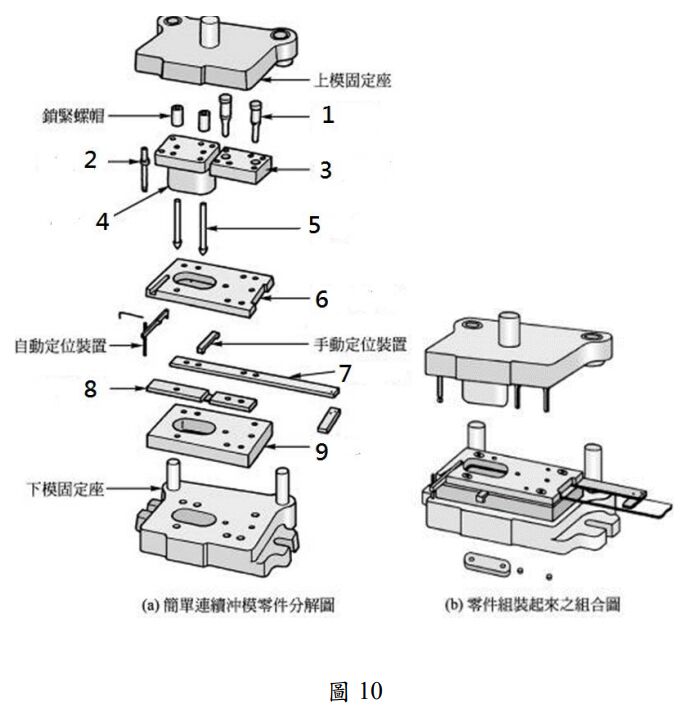

49.圖 10 的簡單連續沖模中，編號(1)零件的名稱為
(A)導料桿 (B)沖孔沖頭 (C)定位銷 (D)方頭柱 螺栓。

50.圖 10 的簡單連續沖模中，編號(7)、(8)零件的功能為
(A)確定帶料或料條之位置 (B)固定下模 板的作用 (C)剝料、退料之功能 (D)模具裝配定位。
