109年 - 109 四技二專統測_電機與電子群電機類、電機與電子群資電類_專業科目(一)：電子學、基本電學#85155

2. 如圖 ( 一 ) 所示之 MOSFET 電路，MOSFET 之臨界電壓 ( threshold voltage ) V_T = 1.8 V，參數 K = 1.2 mA / V²，已選擇適當之R_D使電路操作於飽和區且 I_D = 10.8 mA，則 R_G1 應…...調整為何？
(A) 150 kΩ (B) 180 kΩ (C) 210 kΩ (D) 250 kΩ

3. 操作於飽和區之JFET放大電路，其I_DSS= 6mA，夾止電壓( pinch - off voltage )V_P = – 3 V， 若電路工作點之V_GS=–2V，則此時電路之互導g_m約為何？ (A) 1.21mS (B) 1.33mS (C) 1.82mS (D) 2.43mS

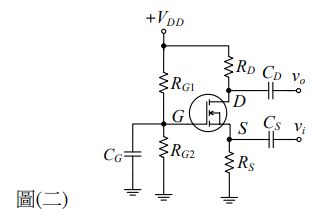

4. 如圖 ( 二 ) 所示之 MOSFET 放大電路，已知 MOSFET 之臨界電壓 V_T = 1.5 V，參數 K = 2mA / V²。若V_DD = 15 V，R_G1 = 300 kΩ，R_G2 = 60 kΩ，R_S = 1 kΩ，R_D = 10 kΩ，則 此電路之交流信號電壓增益vo / vi為何？
(A) 7.4 (B) 15.6 (C) 20 (D) 24

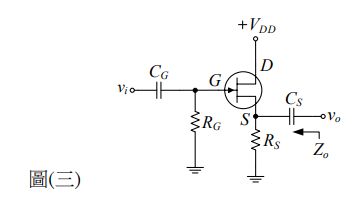

5. 如圖 ( 三 ) 所示之 JFET 放大電路，已知 JFET 之夾止電壓 V_P = – 2 V， I _DSS = 6 mA。 ….若 V_DD=9V，R_G =1.2MΩ，R_S=2kΩ，則此電路之交流輸出阻抗Z_o為何？
(A) 2 kΩ (B) 1.2 kΩ (C) 0.6 kΩ (D) 0.4 kΩ

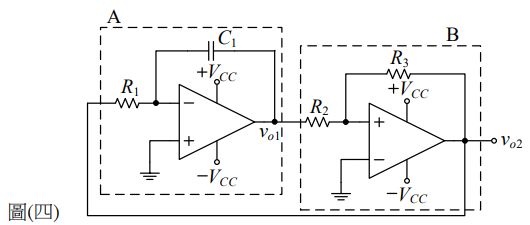

7. 如圖(四)所示之振盪器電路，下列敘述何者正確？
(A) 方塊A之OPA電路功能為微分電路 (B) 方塊B之OPA電路功能為積分電路 (C) v_o2之輸出為方波 (D) v_o1之輸出為弦波

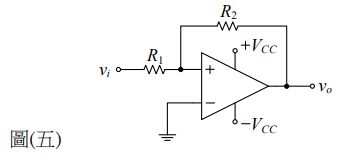

8. 如圖(五)所示之電路，V_CC =15V，R₁=20 kΩ，R₂=100 kΩ，OPA飽和電壓V_sat=13.5V， 則磁滯( hysteresis)電壓為何？
(A) 3.2V (B) 4.8V (C) 5.4V (D) 7.8V

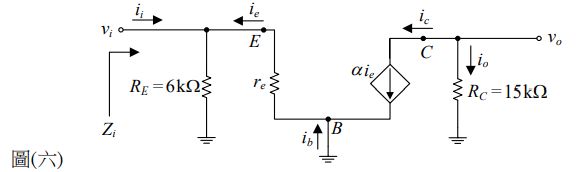

9. 如圖 ( 六 ) 所示為 BJT 共基極放大電路之小信號等效電路模型，於室溫下之熱電壓 (thermal voltage )V_T=26mV，工作點之I_C =0.26mA，α 約為1.0，下列敘述何者錯誤？
(A) r_e約為100Ω (B) 電壓增益Av=v_o/v_i約為150 (C) 輸入阻抗Z_i約為6 kΩ (D) 電流增益A_i=i_o/i_i約為1

10. 如圖(七)所示之理想箝位電路和輸入波形 v_i，其穩態輸出波形v_o為何？
(A) (B) (C) (D)

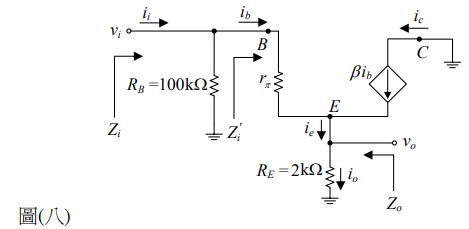

11. 如圖 ( 八 ) 所示為 BJT 共集極放大電路之小信號等效電路模型，若 β = 100，直流偏壓 I_B =0.1mA，熱電壓V_T=26mV，則下列敘述何者錯誤？
(A) 電壓增益Av=vo/vi約為1 (B) r_π約為260Ω (C) 輸入阻抗Z_i約為66kΩ (D) 電流增益A_i=i_o/i_i約為100

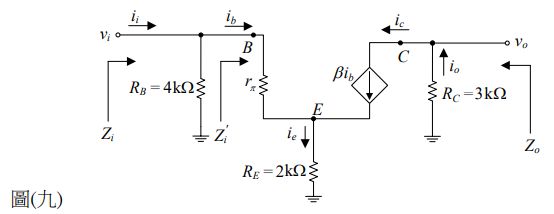

12. 如圖 ( 九 ) 所示為 BJT 共射極放大電路之小信號等效電路模型，若 β = 99，直流偏壓 I_B = 0.01mA，熱電壓V_T=26mV，則下列敘述何者錯誤？
(A) 電壓增益Av=v_o/v_i約為 – 1.5 (B) r_π約為2.6 kΩ (C) 輸出阻抗Z_o約為3 kΩ (D) 電流增益A_i=i_o /i_i約為 – 20

13. 如圖(十)所示之理想二極體電路，當輸入波形為v_i時，輸出波形v_o為何？
(A)(B) (C) (D)

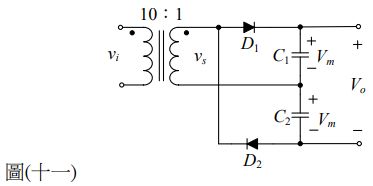

14. 如圖 ( 十一 ) 所示之理想二極體電路，若輸入弦波電壓 v_i 的有效值為 110 V 且兩電容器值適當，則輸出電壓V_o約為何？
(A) 11V (B) 31V (C) 22V (D) 15.5V

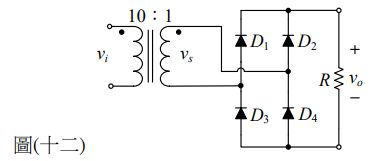

15. 如圖 ( 十二 ) 所示之理想二極體電路，若輸入正弦波電壓 v_i之有效值為 110 V，若 D₁、 D₄ 燒毀時呈現斷路狀態，則輸出波形v_o為何？
(A) (B) (C) (D)

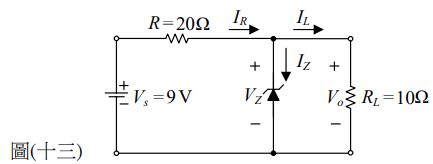

16. 如圖 ( 十三 ) 所示之稽納 ( Zener ) 二極體電路，其逆向崩潰電壓為 6 V， P_Z為稽納二極體消耗功率，P_L為負載R_L功率，則下列何者錯誤？
(A) I_L=0.3A (B) I_R =0.3A (C) P_L=0.9W (D) P_Z =2.7W

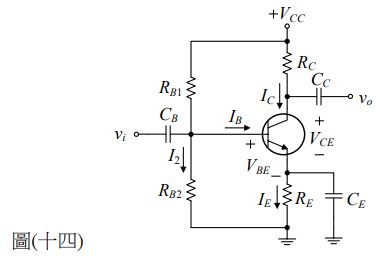

19. 如圖(十四)所示之電晶體直流偏壓電路，下列敘述何者正確？
(A) 為共射極固定偏壓電路 (B) 為共集極固定偏壓電路 (C) 為共射極分壓偏壓電路 (D) 為共集極分壓偏壓電路

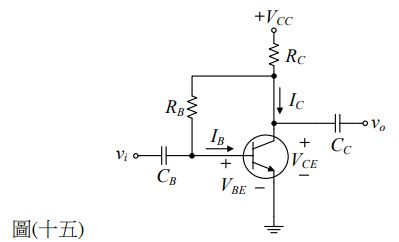

20. 如圖 ( 十五 ) 所示之電晶體直流偏壓電路，若 V_BE = 0.7 V，β = 200， V_CC = 10 V，R_B =300 kΩ，R_C =1kΩ，則其直流工作點I_C與V_CE之值各約為何？
(A) I_C =0.5mA、V_CE =9.5V (B) I_C =1.7mA、V_CE =8.3V (C) I_C=2.5mA、V_CE =7.5V (D) I_C=3.7mA、V_CE =6.3V

21. 單級放大電路的低頻截止頻率為 f _L，高頻截止頻率為 f _H，若將完全相同的放大電路串接成n級時，則其低頻截止頻率f_L(n)，高頻截止頻率f _H(n)，下列何者正確？ (A) (B) (C) (D)

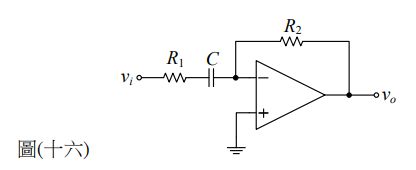

24. 如圖(十六)所示為具有抑制高頻增益之微分電路，若R₁=1 kΩ，C=0.1μF，R₂=100kΩ， 則其低頻截止頻率f_L約為何？
(A) 16Hz (B) 1 kHz (C) 1.6 kHz (D) 1MHz

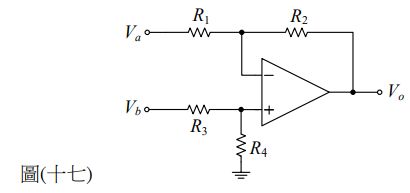

25. 如圖(十七)所示電路，若R₁ = 2 k Ω，R₂ = 20 k Ω，R₃ = 3 k Ω，R₄ = 30 k Ω，V_a = – 0.3V， V_b=0.2V，則輸出電壓V_o為何？
(A) 5V (B) – 5V (C) 10V (D) – 10V

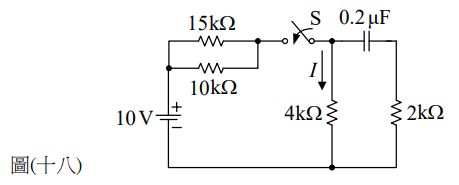

30. 如圖 ( 十八 ) 所示電路，若開關 S 閉合前，電容器無儲存能量。 S 於時間 t = 0 時閉合，則 在 S 閉合瞬間(t=0 )和電路穩態(t=∞)，I 分別為何？
(A) 0.46mA，1mA (B) 1.25mA，2mA (C) 1.25mA，0.46mA (D) 1mA，1.25mA

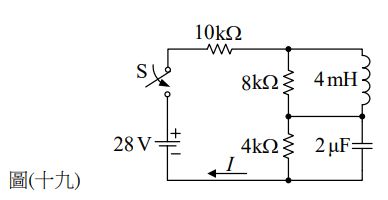

31. 如圖 ( 十九 ) 所示電路，若電感器、電容器於開關 S 閉合前皆無儲存能量，則 S 閉合後之 電流I 的穩態值為何？
(A) 1.27mA (B) 1.56mA (C) 2mA (D) 2.8mA

32. 如圖(二十)所示電路，若v(t)=121.2cos(1000t)V，i(t)=12.12sin(1000t)A，則下列何者正確？
(A) Z 為電阻，其值為10Ω (B) Z 為電容，其值為100μF (C) Z 為電感，其值為10mH (D) Z 為電容，其值為10μF

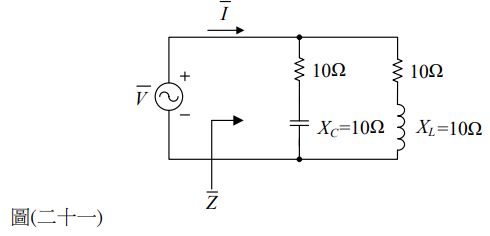

33. 如圖(二十一)所示電路，若，則下列敘述何者正確？
(A) (B) (C) 電路呈電感性 (D)

36. 用於室內配線之銅導線，在室溫 t₁^oC 下，長為 米、直徑為 D 毫米、電阻係數為pΩ•m、推論絕對溫度為– 234.5^oC，下列敘述何者正確？ (A) 其等效電阻值為 (B) 若導線被剪掉四分之一長度，則其等效電阻值變為 (C) 若導線被均勻拉長為原來的N 倍(體積不變)，則其等效電阻值變為 (D) 若室溫上升為t₂^oC，則其等效電阻值變為

37. 如圖(二十二)所示電路，若電源V_s提供40mW功率，且V₁＝0.25V_s，則下列何者正確？
(A) I_s＝2mA (B) V_s＝20V (C) R＝10 kΩ (D) R 消耗20mW功率

38. 如圖(二十三)所示電路，20Ω 電阻消耗20W功率，下列何者正確？
(A) 5Ω 電阻消耗10W功率 (B) V_x＝12V (C) I＝1A (D) R＝10Ω

39. 如圖(二十四)所示電路，若A、B、C、D、E為理想的電路元件，則下列敘述何者正確？
(A) 元件A供應280W 功率 (B) 元件B消耗60W 功率 (C) 電路元件總供應功率為300W (D) 電路元件總消耗功率為270W

40. 如圖(二十五)所示電路，求R_eq為多少？
(A) (B) (C) (D)

41. 如圖(二十六)所示電路，R₁＝2Ω、R₂＝R₃＝R₇＝12Ω、R₄＝10Ω、R₅＝4Ω、R₆＝6Ω， 下列敘述何者正確？
(A) I₁＋I₂＋I₃＝3A (B) R₃所消耗的功率為9W (C) V_x＝6V (D) 由a、b兩端所看入之諾頓(Norton )等效電流為6A

42. 如圖(二十七)所示電路，下列敘述何者正確？
(A) 2.5A電流源供應5W功率 (B) 12V電壓源供應10W功率 (C) V_x＝12V (D) 四個電阻共消耗40W功率

43. 有一部 8 極的正弦波發電機，線圈轉速為750 rpm，若輸出電壓的有效值為 110 V，則其輸出電壓波形為何？ (A) (B) (C) (D)

44. 如圖(二十八)所示的電壓波形，其平均值為 V₁，有效值為V₂，則V₂ / V₁的比值為何？
(A) 1 (B) 2 (C) 5 (D) 10

45. 將交流電壓電源與50μF電容器串聯，下列敘述何者錯誤？ (A) 瞬間功率的最大值為100W (B) 瞬間功率的角頻率為200 rad /s (C) 平均功率為0W (D) 電壓相位落後電流相位90 °

46. 如圖 ( 二十九 ) 所示 RLC 並聯電路，電源電壓，若 I ₁ 的電流大小為10A，I_C的電流大小為8A，則電路的功率因數為何？
(A) 0.5 (B) 0.707 (C) 0.886 (D) 1

47. 如圖(三十)所示之RLC串聯電路，若電流i(t)與電源電壓v(t)同相位，則i(4π)之電流值為何？
(A)-20A(B)20A(C)(D)

48. 如圖 ( 三十一 ) 所示之 RLC 並聯電路，若電路之功率因數為 1 及消耗的平均功率為 25 W， 則電路的品質因數為何？
(A) 5 (B) 2 (C) 1.414 (D) 1

49. 如圖(三十二)所示單相三線電路，設備A及B為純電阻性負載，電阻值皆為2Ω，於負載 B端發生短路故障，短路電流I₂之值約為何？
(A) 660.3A (B) 588.4A (C) 384.7A (D) 76.7A

50. 如圖(三十三)所示之三相電路，求線電流之值為何？
(A) (B) (C)20∠-90° (D)20∠90°
