109年 - 109 臺灣菸酒股份有限公司_從業職員及從業評價職位人員甄試_從業評價職位人員-冷凍電氣、冷凍電氣(原住民組)：電工原理#89102

1.有關常用數值的倍率代號，下列何者錯誤？ (A)2.4 GHz =2.4✖10⁹ Hz  (B) 8 Mw= 8✖10⁶ (C)3奈米 (nm) =3✖10^-12m(D)6 毫秒(ms)= 6 ✖10^-3 s

2.某單心線若線徑由 1.6mm 變為 3.2mm，長度不變下，則其電阻值為原來的幾倍？ (A) (B) (C) 2 (D) 4

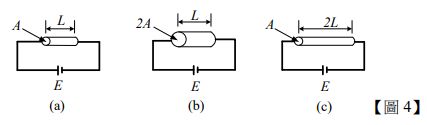

4.如【圖 4】之(a)、(b)、(c)中，A 表示導體截面積，L 表示長度，所加之電動勢皆為 E，則流經之電 流大小應為何？ (A) (a)＞(b)＞(c) (B) (c)＞(b)＞(a) (C) (b)＞(a)＞(c) (D) (c)＞(a)＞(b)

6.如【圖 6】所示電路，Rab 之值為何？ (A) 4.1Ω (B) 4.5Ω (C) 5Ω (D) 6.2Ω

9.如【圖 9】所示，如將開關 S 投入(ON)，且經過一段很長時間(t＞5τ)；則 10μF 電容器可充電至多少伏特？ (A) 20 (B) 30 (C) 40 (D) 60

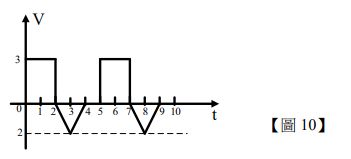

10.如【圖 10】所示，波形的平均值為何？ (A) 1.2 v (B) 1.6 v (C) 1 v (D) 2 v

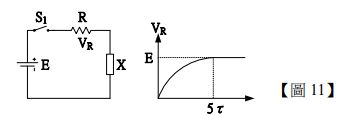

11.如【圖 11】所示，X 元件的充電特性為何？ (A)穩定後視為開路 (B)開關閉合瞬間視為開路 (C)開關閉合瞬間電流最大 (D)開關閉合瞬間電壓最小

16.如【圖 16】所示電路，I 之值為何？ (A) 0A (B) 2A (C) -2A (D) 6A

18.如【圖 18】所示，兩電感間的耦合係數為 0.25，則兩電感所儲存的能量為多少？ (A) 6J (B) 12J (C) 24J (D) 36J

19.如【圖 19】所示，整體電路呈現電感性，則下列敘述何者正確？ (A) (B) (C)(D)

20.有一交流電路其瞬時功率方程式為： P(t) = 800 -1000cos (754t + 30°) ，則其有效功率 P 及頻率各為何？ (A) 600W，60Hz (B) 800W，60Hz (C) 600W，120 Hz (D) 800W，120 Hz

21. Δ（電源）-Y（負載）三相平衡電路中，下列敘述何者正確？ (A)負載的相電壓大小等於電源的相電壓 (B)負載的相電流大小等於電源的相電流 (C)負載的相電流越前電源相電流 30°(D)負載的相電壓落後電源相電壓 30°

22.如【圖 22】所示，各節點間均有 3Ω 之電阻器互相連接；當以 12V 之理想電壓源加於此電阻之任 意兩節點上，則電流 I 之值為何？ (A) 3A (B) 4A (C) 8A (D) 12A

23.如【圖 23】所示 RLC 並聯諧振電路，下列敘述何者錯誤？ (A)諧振頻率約 1592 HZ (B)諧振時，電路總阻抗為 100Ω (C)品質因數為 20 (D)電路的頻寬約為 159Hz

24.如【圖 24】所示交流網路，其戴維寧等效分別為何？ (A) E_TH = 6+j12；Z_TH = 6+j6 (B) E_TH = 6+j12；Z_TH = 6-j6 (C) E_TH = 6+j6；Z_TH = 6-j6 (D) E_TH = 6+j6；Z_TH = 6+j12

28.如【圖 28】所示電路，已知 5Ω電阻消耗的功率為 125 瓦特，3Ω 電阻兩端的電壓為多少伏特？ (A) 6 (B) 12 (C) 15 (D) 30

29.如【圖 29】所示電路，電壓 V₁ 與 V₂分別為多少？ (A) V₁=9V、V₂=10V (B) V₁=10V、V₂=9V (C) V₁=9V、V₂=9V (D) V₁=10V、V₂=10V

30.如【圖 30】所示電路，V_ab 為多少伏特？ (A) 3 (B) 5 (C) 6 (D) 10

31.如【圖 31】所示電路，a、b 兩端之戴維寧等效電阻為多少歐姆？ (A) 2 (B) 4 (C) 5 (D) 8

34.某導體 A 置於如【圖 34】所示的磁場中，代表導體之電流方向為流入紙面，則導體受力方向為何？ (A)向上 (B)向下 (C)向左 (D)向右

38.某三相、正相序、Y 接平衡電源，其 a 相之相電壓 V_an＝220∠30°伏特，則電源之線電壓 V_ab 為何？ (A) 220∠0°伏特 (B) 220∠30°伏特 (C) 381∠30°伏特 (D) 381∠60°伏特

39.如【圖 39】所示，a、b 兩端之總電容為多少μF？ (A) 4 (B) 12 (C) 20 (D) 36

41.某週期性電流波形如【圖 41】所示，已知此電流之最大值為 Im 安培，此電流之有效值為多少安培？ (A) (B) (C) (D)

42.某元件的電壓為 100 sin (500t) 伏特、電流為 5cos (500t) 安培，則此元件為何？ (A) 10 微法拉的電容 (B) 100 微法拉的電容 (C) 10 亨利的電感 (D) 100 亨利的電感

45.如【圖 45】所示電路，若電壓源 VS=100∠0°伏特，則電流 I₁ 為多少安培？ (A) 12+j16 (B) 12-j16 (C) 16+j12 (D) 16-j12

46.如【圖 46】所示電路，若電壓源 VS=100sin(100t)，則電感器 L 為多少亨利可使電路產生串聯諧振？ (A) 0.1 (B) 0.2 (C) 0.01 (D) 0.05

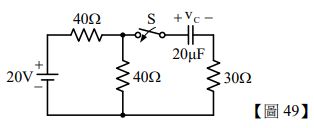

49.如【圖 49】所示電路，在開關閉合前電容器之儲能為 0，若 t＝0 秒時開關 S 閉合，則電容器之端 電壓 vc 為何？ (A) 20(1+e ^-100t) V (B) 20(1-e ^-100t ) V (C) 10(1+e ^-1000t) V (D) 10(1-e ^-1000t) V

50.如【圖 50】所示的單相三線式配電線路中，中性線的電流 I_N 為多少安培？ (A) 4 (B) 6 (C) 10 (D) 14
