109年 - 109 警察特種考試_三等_交通警察人員電訊組：電路學#87158

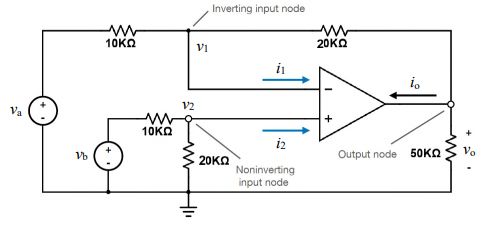

二、某理想運算放大器電路如下圖，若輸入端之 v_a =3 V 且 v_b =1 V，請計算 i₁、i₂、i_o以及 v₁、v₂、v_o。（20 分）

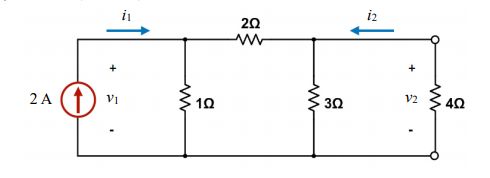

三、一雙埠電路如下圖所示，請以雙埠網路方式計算出流經 4 Ω負載電阻之 電流值為多少？（20 分）

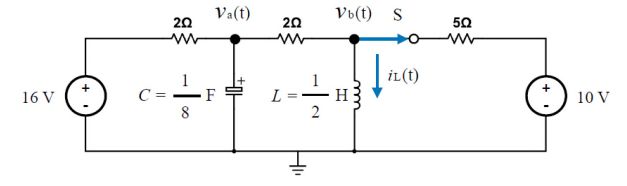

四、下示電阻電容電感之電路圖在 t ＜ 0 時，電路的開關 S 保持為閉合，且電 路已達穩態。當 t = 0 時，開關打開，試求在 t ＞ 0 時，請計算該電路中 之電容器兩端的電壓值。（20 分）

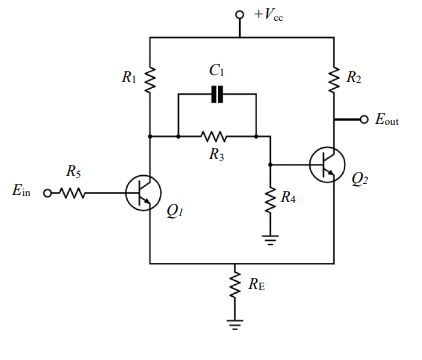

五、以下電路為史密特（Schmitt）觸發電路，請說明該電路之功能及輸入與 輸出訊號之運作關係。該電路中 R_E 及 C₁之功用為何？（10 分）
