109年 - 109 農田水利新進人員聯合統一考試_灌溉管理人員(電機組)：水閘門機電概要 #92342

科目：水利會◆水閘門機電概要 | 年份：109年 | 選擇題數：15 | 申論題數：8

試卷資訊

所屬科目：水利會◆水閘門機電概要

選擇題 (15)

1.下列何種齒輪可提供較大的減速比？ (A)內齒輪 (B)螺旋齒輪 (C)針輪 (D)蝸桿與蝸輪

2.有關軸承之敘述，下列何者正確？ (A)軸承是機械中的傳動機件 (B)斜角滾珠軸承能承受徑向與軸向負荷 (C)軸承受力方向與軸中心線垂直者，稱為止推軸承 (D)軸承受力方向與軸中心線平行者，稱為徑向軸承

3.下列何種閥主要用於控制流體之流動方向，單一流向固定，防止另一流向逆流？ (A)三通閥 (B)止回閥 (C)安全釋壓閥 (D)微壓減壓閥

4.三用電表無法量測下列何者？ (A)電阻 (B)交流電壓 (C)直流電壓 (D)交流電流

5.感應電動機旋轉磁場的轉速，稱為下列何者？ (A)同步轉速 (B)非同步轉速 (C)異步轉速 (D)感應轉速

6.為避免鏈條傳動時產生擺動與噪音，採行之方法，下列何者錯誤？ (A)減少鏈輪齒數 (B)降低鏈輪轉速 (C)縮短兩鏈輪中心距離 (D)利用張力輪拉緊鏈條

7.單相感應電動機若裝有起動電容器，其目的為何？ (A)降低起動電流 (B)降低運轉電流 (C)產生轉矩幫助起動 (D)使運轉圓滑

8. R、S、T 代表電源線而 U、V、W 代表感應電動機線，如 R-U、S-V、T-W 連接為正轉，下列何者結線變更仍為正轉？ (A) R-V、S-U、T-W (B) R-V、S-W、T-U (C) R-W、S-V、T-U (D) R-U、S-W、T-V

9. PLC 的 X 接點為下列何者？ (A)輸入 (B)輸出 (C)計時器 (D)脈波

10.有一電阻其色碼依序為黃黑紅金，請問其電阻約為多少？ (A) 7kΩ (B) 6kΩ (C) 5kΩ (D) 4kΩ

11.抽水機之馬達緩衝啟動器其中一個功能為下列何者？ (A)增加啟動的湧浪電流 (B)增加啟動的力矩 (C)減少啟動時的負載 (D)減少馬達使用的壽命

12.若將 24V 電壓加至一電阻 3600Ω，則流過電阻之電流約為多少？ (A) 150 mA (B) 15 mA (C) 70 mA (D) 7 mA

13.三相 380V，功率 1425 watt，功率因數 0.75，其電流約為多少？ (A) 5A (B) 10A (C) 15A (D) 20A

14.使用三個 300Ω 的電阻進行並聯，其並聯電路之總電阻約為多少？ (A) 900Ω (B) 600Ω (C) 300Ω (D) 100Ω

15.抽水機出水壓力 P=3kg/cm²，流量 Q=7.5 m³/min，則抽水馬達的馬力約需多少？ (A) 25 ps (B) 50 ps (C) 75 ps (D) 100 ps

申論題 (8)

第一題：請說明何謂機電整合？【10 分】

(1)複合輪系值?

(2) D 輪之轉速及其方向？

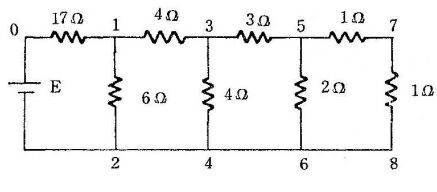

第三題：如圖所示，若流經 1Ω 電阻的電流為 1 A，則電壓源 E 應為若干伏特？【15 分；未列出計算過程者，不予計分】

（一）請繪製此馬達的正反轉配線電路。【8 分】

（二）請繪製此馬達的正反轉控制電路。【7 分】

（一）請繪製此一油壓迴路。【7 分】

（二）請繪製此自動控制電路。【8 分】
