所屬科目：結構學概要與鋼筋混擬土學概要
一、圖示之桁架，當未承受任何載重時，試判斷其為靜定、超靜定或不穩定； 當 E 點承受 8 kN 水平力向右時，試求 BE、ED 桿件力=？（25 分）

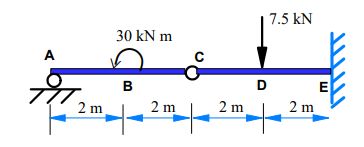

二、圖示之梁各段材料 E 值= 200✖ 106 kN/m 2 ，I= 100✖ 106 mm4 ，試繪其彎矩 圖，並求 C 點左右旋轉角及其垂直位移。（25 分）

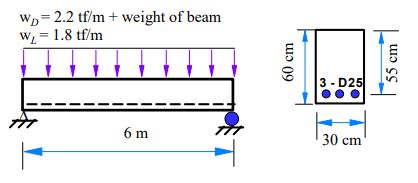

三、簡支梁其中間段斷面配筋如圖示，d=55 cm，承受載重 wD=2.2 tf/m（未含 自重時）及活動均布載重 wL=1.8 tf/m 作用，混凝土單位重 2,300 kgf/m3， fcʹ=315 kgf/ 2 cm ，鋼筋 fy=4,200 kgf/ 2 cm ，試求此斷面之設計彎矩 ϕM n， 並驗證其是否滿足之要求，請以現行規範作答。D25 直徑 2.54 cm， AS = 5.067 cm2。（25 分）

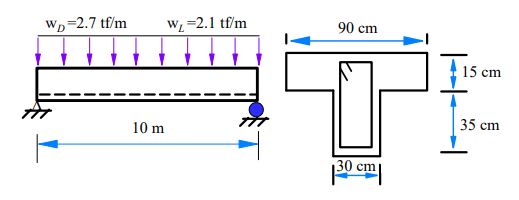

四、已知梁承受wD =2.7 tf/m（含自重）及活動均布載重 wL=2.1 tf/m 作用，混 凝土 fcʹ=315 kgf/ 2 cm ，鋼筋 fy=2,800 kgf/ 2 cm ，D10 箍筋直徑 0.953 cm， AS = 0.71 cm2，D22 主筋：直徑 2.2 cm，保護層厚度 4 cm，試求⑴混凝 土可以承擔之剪力，⑵臨界斷面處，箍筋之間距 s =？cm（25 分） 參考公式：
