109年 - 109 關務特考_四等_機械工程：機械原理概要#86441

科目：機械原理（機械概論、大意） | 年份：109年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：機械原理（機械概論、大意）

選擇題 (0)

申論題 (6)

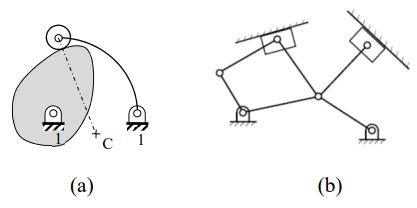

一、計算下列圖示(a)與(b)所示之凸輪機構與連桿滑塊機構的自由度。

(一)指出螺旋在機器應用上的三個主要功用。

(二)已知螺旋起重機的螺紋導程為 10 mm，手輪的作用臂長為 500 mm，其端點有作用力 100 N，如摩擦損失為 30%，試求其能舉起的最大荷重。

三、有一個四連桿組A_OABB_O，連桿為機架，且已知三根連桿之桿長為= 30 cm、 = 10 cm與 = 28 cm。若該四連桿組為曲柄搖桿機構，試求連桿 AB 的長度範圍，並指出何者為曲柄。

四、壓力角為 20°的一對全深漸開線正齒輪，已知模數為 4 mm，齒冠（a）為 4 mm，大齒輪齒數（T₃）為 50 齒，小齒輪齒數（T₂）為 15 齒，請列式計算並判斷兩齒輪是否發生干涉現象。

五、如圖所示為由太陽齒輪 3、行星齒輪 2、環齒輪 1 與行星臂（Arm）4 所組成的行星齒輪系，環齒輪 1 被固定。已知太陽齒輪 3 的齒數為 30 齒，太陽齒輪 3 與行星臂 4 皆可以被選為輸入件或輸出件。欲設計輸入件轉軸的轉速與輸出件轉軸的轉速之比值為 5 的減速機，試決定減速機的輸入件與輸出件，並求環齒輪 1 與行星齒輪 2 的齒數。
