109年 - 109-1 技術士技能檢定學科測試試題-乙級：07400配電電纜裝修#85355

科目：技檢◆配電電纜裝修-乙級 | 年份：109年 | 選擇題數：80 | 申論題數：0

試卷資訊

所屬科目：技檢◆配電電纜裝修-乙級

選擇題 (80)

1. 熱縮型高壓電纜直線接頭組裝中，釋放電應力膠帶之顏色為何？(A)白色(B)黃色(C)黑色(D)紅色。
2. 預鑄型肘型端頭額定電壓 25kV，其 BIL 為(A)125kV(B)95kV(C)40kV(D)60kV。
3. 配電場所用戶預埋管之處理方法為(A)僅做埋管即可(B)不予處理(C)施做單側防水(D)預埋管兩端應加 密封防水。
4. 地下配電 25kV 級高壓電纜終端接頭的基準絕緣衝擊耐壓(BIL)為(A)110kV(B)125kV(C)150kV(D)95k V。
5. 溫室氣體減量及管理法所稱主管機關，在中央為下列何單位？(A)國家發展委員會(B)衛生福利部(C) 行政院環境保護署(D)經濟部能源局。
6. 混凝土之細骨材，其細度模數〈F.M〉應介於(A)1~1.5(B)1.5~2(C)2.3~3.1(D)0.5~1。
7. 勞工為節省時間，在未斷電情況下清理機臺，易發生哪種危害？(A)墜落(B)捲夾感電(C)缺氧(D)崩塌。
8. 電纜接頭纏紮時，絕緣膠膏帶滲出之原因係外層膠帶(A)纏紮處不乾淨(B)綁紮不勻(C)纏紮時用力太 大(D)1/2 重疊不良。
9. 下列何項為非屬高壓交連 PE 電纜之絕緣老化試驗項目(A)絕緣電阻(B)導體電阻(C)絕緣耐壓(D)電暈 放電。

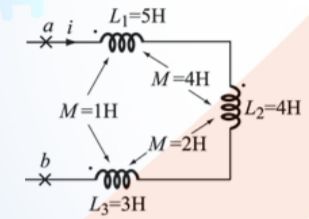

10. 如下圖所示，M 為互感量，則 L a b 值為(A)16H(B)12H(C)14H(D)10H。 5eb9f106267db.jpg
11. 供電中之 200A 肘型端頭，以操作棒不能拉開時，應(A)停電後再以操作棒操作(B)繼續強制操作(C)停 電後套上絕緣橡皮手套以操作棒操作(D)停電後做好接地再予操作。
12. 台電使用三具單相變壓器組合供 3 相 4 線 220/380 伏用電時，其接線須採(A)Y－Y 接線一次中性點 接地(B)Δ－Y 接線(C)Y－Y 接線一、二次中性點共同接地(D)Δ－Δ 接線。
13. 對於核計勞工所得有無低於基本工資，下列敘述何者有誤？(A)不計入休假日出勤加給之工資(B)僅 計入在正常工時內之報酬(C)不計入競賽獎金(D)應計入加班費。

14. 單相變壓器Ｖ－Ｖ接線時，其容量的利用率為(A)5eb9f12b2fc05.jpg (B) 5eb9f143ef594.jpg/2(C)1(D)1/2。

15. 下列何者「非」屬於營業秘密？(A)公司內部的各種計畫方案(B)具廣告性質的不動產交易底價(C)客 戶名單(D)產品設計或開發流程圖示。
16. 設彎管之彎曲半徑為 1000 公厘，則電纜允許最大管壁壓力值為多少公斤？(A)400 公斤(B)600 公斤 (C)1000 公斤(D)800 公斤。
17. 配電場所係公共設施，設置位置(A)得與防空避難室共用(B)須經建築主管機關審定之(C)得與停車場 共用(D)有適當處所即可。
18. 下列何者是室內空氣污染物之來源：A.使用殺蟲劑；B.使用雷射印表機；C.在室內抽煙；D.戶外 的污染物飄進室內？(A)ACD(B)BCD(C)ABC(D)ABCD。
19. 常用彎管 90°(R＝983mm)其允許最大管壁壓力為(A)390 公斤(B)590 公斤(C)690 公斤(D)490 公斤。
20. 電力熔絲(PF125E)之裝置位置為(A)分歧線路常開點(B)亭置式變壓器前(C)串接於幹線上(D)靠近幹線 開關之分歧線路上。
21. 以一具電纜拉線夾拖拉一條 1/C 25kV ＃1 AWG 電纜時，其允許最大張力為多少公斤？(A)500 公斤(B)250 公斤(C)303 公斤(D)203 公斤。

22. 需量因數為：(A)5eb9f1700e769.jpg (B)5eb9f18762cc6.jpg (C)5eb9f1a8a61fc.jpg (D) 5eb9f1c33ed4b.jpg。

23. 混凝土管路所使用之混凝土強度不得低於(A)3000 psi(B)1500 psi(C)2500 psi(D)2000 psi。
24. 管路埋設後，為供通管引線之用，每管須穿設一條(A)銅線(B)鍍鋅鐵線(C)尼龍繩(D)鋼索。
25. 公司發給每人一台平板電腦提供業務上使用，但是發現根本很少再使用，為了讓它有效的利用， 所以將它拿回家給親人使用，這樣的行為是(A)可以的，因為，反正如果放在那裡不用它，是浪費 資源的(B)不可以的，因為使用年限未到，如果年限到報廢了，便可以拿回家(C)可以的，這樣就不 用花錢買(D)不可以的，因為這是公司的財產，不能私用。
26. 依據我國現行國家標準規定，冷氣機的冷氣能力標示應以何種單位表示？(A)BTU/h(B)kcal/h(C)RT (D)kW。
27. 下列何者非省能的做法？(A)電視機勿背著窗戶或面對窗戶，並避免太陽直射(B)影印機當 15 分鐘無 人使用時，自動進入省電模式(C)汽車不行駛短程，較短程旅運應儘量搭乘公車、騎單車或步行(D) 電冰箱溫度長時間調在強冷或急冷。
28. 每管穿設三條以上電纜時，管之內徑至少應比電纜之幾何外徑大(A)1.0 吋(B)1.5 吋(C)0.5 吋(D)2.0 吋。
29. 事業招人承攬時，其承攬人就承攬部分負雇主之責任，原事業單位就職業災害補償部分之責任為 何？(A)視職業災害原因判定是否補償(B)依工程性質決定責任(C)依承攬契約決定責任(D)仍應與承攬 人負連帶責任。
30. 自行煮水、包裝飲用水及包裝飲料，依生命週期評估排碳量大小順序為下列何者？(A)包裝飲用水 ＞自行煮水＞包裝飲料(B)自行煮水＞包裝飲料＞包裝飲用水(C)包裝飲料＞自行煮水＞包裝飲用水 (D)包裝飲料＞包裝飲用水＞自行煮水。
31. 石墨鑄鐵人孔蓋驗收試驗，其靜載重抗壓試驗，受荷重測試至少多少，不得有裂痕，方為合格？ (A)80 噸(B)60 噸(C)20 噸(D)40 噸。
32. 台電高壓地下線路使用之電纜，無論 11.4kV 或 22.8kV 線路皆使用(A)25kV 級 XLPE 銅線遮蔽銅電 纜(B)25kV 級銅帶遮蔽 XLPE 鋁電纜(C)24kV 級銅帶遮蔽 XLPE 銅電纜(D)24kV 級銅帶遮蔽 XLPE 鋁 電纜。
33. 下列工具何者不是電纜敷設工具？(A)電纜引入套管(B)氣體測定器(C)地下電纜滑車(D)絞盤車。
34. 地下配電 25kV 級高壓交連 PE 電纜出廠試驗時，施作基準絕緣衝擊耐壓(BIL)為以 1.25×50µs 正負 波各幾次？(A)1 次(B)3 次(C)2 次(D)4 次。
35. 於配電室從事配電線路開關操作人員應穿著(A)橡皮肩套(B)尼龍製服裝(C)反光背心(D)防焰衣。
36. 人孔內切斷高壓電纜工作前，應做何種動作後始可工作？(A)孔內氣體測試、送風、確認電纜無電 (B)孔內氣體測試(C)確認電纜無電(D)孔內通風。
37. 職場內部常見之身體或精神不法侵害不包含下列何者？(A)過度介入勞工私人事宜(B)強求勞工執行 業務上明顯不必要或不可能之工作(C)使勞工執行與能力、經驗相符的工作(D)脅迫、名譽損毀、侮 辱、嚴重辱罵勞工。
38. 用電熱爐煮火鍋，採用中溫 50%加熱，比用高溫 100%加熱，將同一鍋水煮開，下列何者是對的？ (A)高溫 100%加熱比較省電(B)中溫 50%加熱比較省電(C)兩種方式用電量是一樣的(D)中溫 50%加 熱，電流反而比較大。
39. 預鑄人孔埋設時，應沿離人孔外壁約多少公分處所打擋土板？(A)20 公分(B)30 公分(C)10 公分(D)40 公分。
40. 某用戶某月抄表電度，瓦特計 600 度，乏時計 800 度，則該用戶負載之功率因數為(A)90％(B)70％ (C)80％(D)60％。
41. 配電場所內基礎台澆灌混凝土強度須在多少 psi 以上？(A)1000psi(B)3000psi(C)2000psi(D)4000psi。
42. 功率因數為 0.6 之電路，已知其消耗功率為 60kW，則其相對應之無效功率為(A)100kVAr(B)80kVAr (C)40kVAr(D)60kVAr。

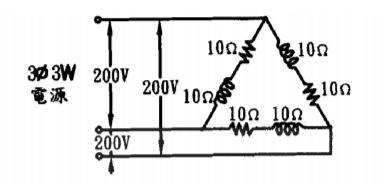

43. 下圖電路之全部消耗電力為(A)3.5kW(B)3.0kW(C)2.0kW(D)6.0kW。5eb9f24e50b22.jpg
44. 電纜接頭處理的目的，係為控制(A)外層被覆之電應力(B)電纜半導體之電應力(C)電纜絕緣體內部之 電應力(D)電纜遮蔽體之電應力。
45. 測試混凝土抗壓強度，必須在拌合或施工中抽取試體經多少天齡期之養護？(A)45 天(B)28 天(C)21 天(D)14 天。
46. 電網路中任何一節點，流入該節點與流出該節點之電流值為(A)不相等(B)兩者之和(C)相等(D)兩者之 差。
47. 高壓電纜直線接頭在人孔內必須置放於電纜固定架上，接頭兩端之支持間隔以不超過多少公尺為 原則？(A)3.6 公尺(B)1.2 公尺(C)4.8 公尺(D)2.4 公尺。
48. 請問下列何者「不是」個人資料保護法所定義的個人資料？(A)護照號碼(B)身分證號碼(C)最高學歷 (D)綽號。
49. 22.8kV 配電系統採用 25kV 級交連 PE 電纜，其基準絕緣衝擊耐壓(BIL)為(A)110kV(B)60kV(C)90kV (D)150kV。
50. 高壓交連 PE 電纜預鑄型直線接頭之兩端防水處理，以防水膠帶來回綁紮(A)4 層次(B)3 層次(C)1 層 次(D)2 層次。
51. 下列何種開發行為若對環境有不良影響之虞者，應實施環境影響評估：A.開發科學園區；B.新建 捷運工程；C.採礦。(A)AC(B)ABC(C)AB(D)BC。
52. 亂丟香菸蒂，此行為已違反什麼規定？(A)刑法(B)廢棄物清理法(C)民法(D)毒性化學物質管理法。
53. 新設地下高壓配電線路，原則上主幹線採用 25kV 500MCM CU XLPE 電纜，分歧線採用(A)15kV 500MCM XLPE(B)25kV #1 AWG CU XLPE(C)15kV #1 AWG CU XLPE(D)2/0 AWG。
54. 三相線路，已知其線電壓為 6kV，負載為 300kW，而功率因數為 80％，則其線電流約為(A)28A(B)2 6A(C)36A(D)32A。

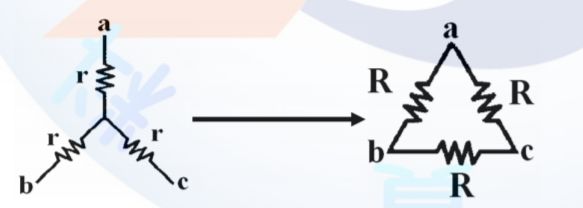

55. 如下圖所示，Y－△電阻轉換，則 R 為(A)r/3(B)2r(C)3r(D)r。5eb9f287bc384.jpg
56. 環路供電之亭置式變壓器，如要停電換裝而需隔離電源，但環路中之其他變壓器必須繼續供電時， 應利用何種器材轉供？(A)直路接頭(B)雙通插頭(C)雙通套管插頭(D)套管插頭。
57. 變壓器運轉時，絕緣油的溫度是(A)上部較高(B)中部較高(C)不一定(D)下部較高。
58. 亭置式變壓器面板左下側裝有雙電壓切換開關，如使用於 22.8kV 系統時，應置於多少 kV 之位置？ (A)27.6kV(B)13.8kV(C)3.45kV(D)6.9kV。
59. 1/C 25kV ＃1 AWG 預鑄型肘型端頭，於完成肘型端頭與電纜連接之外層綁紮後，應取一條遮蔽銅 線，一端接於電纜之遮蔽銅線，一端接於肘型端頭之接地眼並綁紮幾匝？(A)5 匝(B)1 匝(C)6 匝(D)3 匝。
60. 甲公司開發部主管 A 掌握公司最新技術製程，並約定保密協議，離職後就任同業乙公司，將甲公 司之機密技術揭露於乙公司，使甲公司蒙受巨額營業上損失，下列何者「非」屬 A 可能涉及之刑 事責任？(A)營業秘密法之未經授權洩漏營業秘密罪(B)刑法之背信罪(C)營業秘密法之以不正方法取 得營業秘密罪(D)刑法之洩漏工商秘密罪。
複選題
61. 配電管路施工為避免妨礙交通及確保安全，遇何種情況必須採用高壓 RC 管推進或潛挖方式穿越？ (A)河川(B)鐵路(C)高速公路(D)一般道路。
複選題
62. 配電管路工程土方回填作業，應注意下列哪些事項？(A)有無分層夯實(B)回填土高程或斷面是否符 合規範(C)級配料是否符合規範(D)回填材料是否含有機物、木材或其他雜物。
複選題
63. 25kV ＃1 AWG 電纜以預鑄型直線接頭施工過程中，兩電纜遮蔽銅線之連接須使用下列哪些材料？ (A)自融性防水膠帶(B)22mm²PVC 電線(C)C 型壓接套管(D)2/0 AWG 黃色低壓電纜。
複選題

64. 如下圖，配電圖資內符號，係表示5eb9f2af3402a.jpg(A)低壓手孔(B)750~33000 伏特間之手孔(C)高壓手孔(D)高壓人孔。

複選題
65. 用於「常開」環路系統之地下四路自動線路開關主幹與分歧之型式分別為(A)主幹為負載啟動開關(L BS)型式(B)主幹為斷路器(CB)型式(C)分歧為負載啟動開關(LBS)型式(D)分歧為斷路器(CB)型式。
複選題
66. 埋設高壓管路工程使用混凝土澆灌之保護方式，在高於上層隔離板頂部一定高度用洋鏟略帶傾斜 夯插均勻推平，以下高度何者錯誤？(A)25 公厘(B)30 公厘(C)20 公厘(D)15 公厘。
複選題
67. 各種電纜接頭施作時，一般須注意下列哪些事項？(A)以砂紙研磨電纜外皮之研磨方向應與電纜垂 直(B)擦拭過外半導體之紗布不可再擦拭電纜絕緣體(C)切除後電纜導體之末端應齊平(D)施工之周圍 環境。
複選題
68. 25kV ＃1 AWG 電纜以預鑄型電纜肘型端頭施工時，將壓接端子套入電纜導體後，應注意下列哪 些事項，才能施行壓接工作？(A)壓接端子孔確實對正欲連接位置之方位(B)壓接端子須塗上潤滑膏 (C)確認導體完全插入壓接端子底部(D)電纜導體須塗上潤滑膏。
複選題
69. 下列哪些處所之管路過牆管管口，應施設適當管路封塞？(A)配電室內(B)可能發生電纜潛動之人孔 (C)引至地下配電室第一座人孔(D)人孔內有電纜直線接頭之兩端管口。
複選題
70. 高壓電纜敷設，其首尾兩端應作(A)防水處理(B)長度標示(C)相序標示(D)電壓標示。
複選題
71. 混凝土先後澆置之時間不宜太長，允許時間間隔，需視澆置當時何種因素而定？(A)風速、摻料之 使用(B)氣溫、濕度(C)混凝土溫度(D)開始預拌時間。
複選題
72. 下列何者是配電場所設置規範？(A)17 樓以上之建築物，依其用電性質、供電技術及實際需要等個 案檢討(B)新設低壓用戶總樓地板面積未滿 2000 平方公尺者，提供 3×3 公尺一處(C)新設低壓用戶總 樓地板面積 2,000 平方公尺以上未滿 4000 平方公尺，提供 16 平方公尺一處(D)新設高壓用戶提供 2 0 平方公尺一處。
複選題
73. 某負載為 100kW、功率因數為 80%，其無效功率下列表示何者正確？(A)80kVA(B)60kVAr(C)6000 乏爾(D)60kW。
複選題
74. 亭置式變壓器油面計應依變壓器油位設計，下列標示哪些正確？(A)H【最高運轉油位】(B)L【最低 運轉油位】(C)VH【極高運轉油位】(D)N【25℃標準油面線】。
複選題
75. 電纜敷設工具中，下列哪些屬引導工具？(A)人孔口滑車(B)電纜引入套管(C)地下電纜滑車(D)捲揚器 拖拉。
複選題
76. 下列用戶設施何項不得設置於配電場所內？(A)用戶自備管線穿過(B)受電箱(C)高壓自備電纜(D)預埋 管。
複選題
77. 電纜拖車於路上行駛需有良好安全性能，故用於拖拉電纜拖車至現場之母車應有下列哪些連接設 備？(A)燈號控制引出插座(B)AC110V 電源插座(C)油箱桶(D)空壓分接頭。
複選題
78. 22.8kV 供電系統單相亭置式變壓器過載保護熔絲，下列哪些選用錯誤？(A)容量 50kVA 選用 25A (B)容量 100kVA 選用 25A(C)容量 167kVA 選用 25A(D)容量 25kVA 選用 8A。
複選題
79. 為防意外事故發生，亭置式變壓器操作過載熔絲前，需先施作哪些措施？(A)清理滴油杯(B)檢查油 面計(C)拉釋壓閥(D)清潔肘型端頭。
複選題

80. 如下圖所示，下列表示哪些正確？(A)cosθ= 5eb9f2dabc852.jpg(B)kVAr=kVA sinθ(C)kW=kVAr tanθ(D)PF=cosθ。5eb9f30e5653c.jpg
