所屬科目：機械電學
4.【圖 4】為下列何種配電線路符號？ (A)雙閘刀開關 (B)無熔絲開關 (C)保險絲 (D)雙跳線
24.如【圖 24】所示之上方位置表示一個壓接端子，下方位置表示一根剝除絕緣皮的電絞線，壓接端子 的插孔長度表示為 L，剝除絕緣皮的絞線長度表示為，請問下列何種長度為較適當配置？ (A) (B) (C) (D)
25.有一個四色環電阻器，色碼排序為紫(7)、灰(8)、銀(-2)、金(5)，其中括弧內表示色碼的數字，該電 阻值為下列何者？（提示：電阻值 (A) 0.52±1% Ω (B) 0.78±5% Ω (C) 7.8±0.25% Ω (D) 78±0.5% Ω
39.如【圖 39-1】與【圖 39-2】所示，有關電阻器的敘述，下列何者正確？ (A)可將電能轉換為熱能 (B)固定電阻的電路符號表示如【圖 39-1】 (C)可變電阻的電路符號表示如【圖 39-2】 (D)【圖 39-1】中若接 a、b 兩接線端，電阻值為固定值

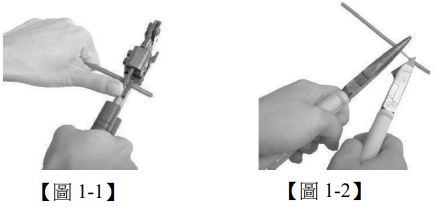

第一題： 有關基本電工工具使用法，請回答下列問題： （一）請說明【圖 1-1】及【圖 1-2】使用的電工工具、工作項目及工作法為何？【5 分】

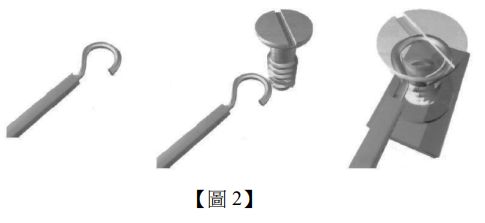

（二）承第（一）小題，請說明【圖 2】使用的電工工具、工作項目及工作法為何？【5 分】
