110年 - 110 鐵路特種考試_高員三級_電力工程、電子工程：電路學#101639

科目：鐵路◆電路學(概要) | 年份：110年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：鐵路◆電路學(概要)

選擇題 (0)

申論題 (4)

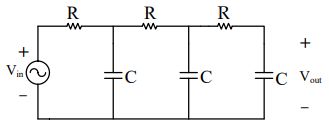

一、試求當輸出信號與輸入信號相位角差 180 度時之電壓增益。（25 分）

二、當下面整個電路圖的短路導納參數等於兩個電路個別短路導納參數的和，此電路須具備什麼條件才行，原因為何？（註：交叉處並未相連）（25 分）

三、試設計一個沒有實功率消耗的阻抗轉換器，將阻抗 300 歐姆轉換為阻抗 600 歐姆阻抗，信號的頻率為 60 赫芝。（25 分）

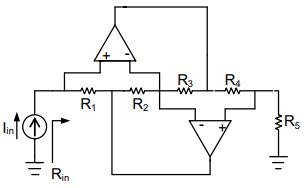

四、試以節點分析法求解下電路之輸入電阻。（25 分）
