所屬科目：電力系統研究
二、某核能電廠內有一部大型三相同步發電機，其額定為 24 kV、1500 MVA、 4 極、60 Hz、功率因數 0.85 滯後、轉子的轉動慣量為 5.82✕106 lb-ft2。 試求該發電機組之慣性常數（inertia constant）M，以及該發電機組之 標么慣性常數（per unit inertia constant）或 H 常數（H constant）之 值。[註：1 lb-ft² = 0.04214 kg-m²、1 kg-m² = 23.73036 lb-ft2]（25 分）

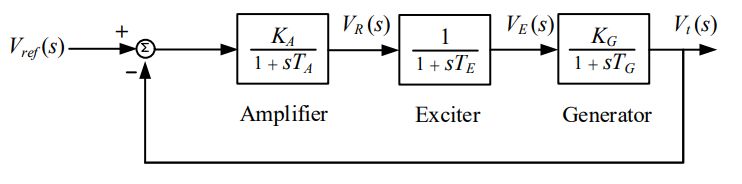

三、如下圖所示，為一部三相同步發電機之簡化的線性激磁控制系統控制方 塊圖（control block diagram），內部具有放大器（Amplifier）、激磁機 （Exciter）等。已知該方塊圖內的參數為：。試求該控制方塊圖之閉迴路轉移函數（closed-loop transfer function） Vt ( s ) 之表示式與特性方程式（characteristic equation） 之表示式。[注意：在閉迴路轉移函數與特性方程式之表示式中的所有係 數或常數，請以整數表示]（25 分）

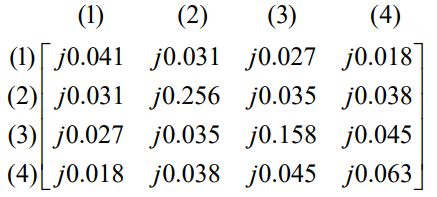

四、已知一個四匯流排電力系統之標么阻抗矩陣如下： 四個匯流排的電壓標么大小分別為，四個匯流排的電壓相角均為 0°。當匯流排(1)-(3)之間發生含 有串聯阻抗 j0.3 標么之故障，試求匯流排(2)之電壓變動。（25 分）
