110年 - 110-1 全國技術士技能檢定學科_乙級：17000機電整合#97449

1. 有一測溫用電阻體 pt-1000，在攝氏溫度 0℃時，其歐姆值為(A)1000(B)100(C)0(D)50。

2. 小張獲選為小孩學校的家長會長，這個月要召開會議，沒時間準備資料，所以，利用上班期間有空檔非休息時間來完成，請問是否可以？(A)可以，因為不耽誤他的工作(B)可以，因為他能力好，能夠同時完成很多事(C)可以，只要不要被發現(D)不可以，因為這是私事，不可以利用上班時間完成。

3. 伺服馬達軸後端一般加裝(A)光學尺(B)減速器(C)旋轉譯碼器(D)加速器。

4. 若有一線性 ADC 模組，其輸入電壓範圍 V r 為 0V ~ +10.0V，輸入端為一類比式感重量感測模組 (其電壓輸出 0V ~ +5V 表示待測物之線性為 0g ~ +500g)。若要量測待測物重量變化達 0.1g（解析度），則 AD bit 數最少應為(A)16(B)14(C)12(D)10。

5. 共陽極七段顯示器使用 7447 解碼輸入端為 0100，則七段顯示器顯示數字為(A)1(B)3(C)4(D)2。

6. 有一個有效斷面積 10mm² 之電磁閥，其入口、出口壓力分別為 6 kgf/cm² 與 2.5kgf/cm²，則通過該閥的流量約為多少？(A)780(B)704(C)680(D)880。

7. 下列每一個圖之左邊為主動件，右邊為從動件。何者為旋轉運動轉成搖擺運動？ (A) (B) (C) (D)

8. 有一感測器的規格表說明它可以量測空氣壓力的範圍為-0.8kgf/cm² 到 9.2kgf/cm² 之間，感測器有0.1kgf/cm² 的解析度，+/-0.3kgf/cm² 的重現率，+/-0.5 kgf/cm² 的線性度。若不考慮線性度誤差時，對於 6kgf/cm² 的輸入壓力，可能的感測器輸出值範圍是多少 kgf/cm²？(A)4.2～5.8(B)5.9～6.1 (C)5.7～6.3(D)5.5～6.5。

9. 有效而正確的節能從選購產品開始，就一般而言，下列的因素中，何者是選購電氣設備的最優先考量項目？(A)安全第一，一定要通過安規檢驗合格(B)用電量消耗電功率是多少瓦攸關電費支出，用電量小的優先(C)採購價格比較，便宜優先(D)名人或演藝明星推薦，應該口碑較好。

10. 重要機件鎖緊時需有適當的緊度，宜使用(A)固定扳手(B)管鉗扳手(C)扭矩扳手(D)活動扳手。

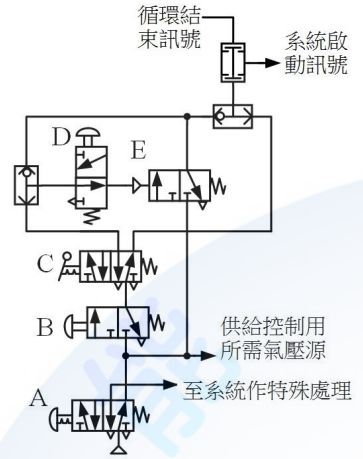

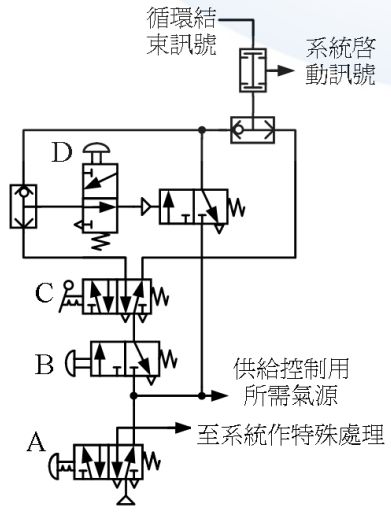

11. 如下圖純氣壓迴路在系統啟動後，僅切換閥件 C 系統會有
(A)單一切換有效、連續切換無效之運轉功能(B)單一切換無效、連續切換有效之運轉功能(C)單一或連續不同模式互切無效之運轉功能(D)單一或連續不同模式互切有效之運轉功能。

12. 關於量具之使用，下列敘述何者不正確？(A)塊規可用於校驗游標卡尺及分厘卡(B)游標高度規無法加裝量錶作平行度量測(C)塊規之平面度校驗，可以光學平鏡配合單色光照射加以實現(D)分厘卡無法量測工件之二維輪廓尺寸。

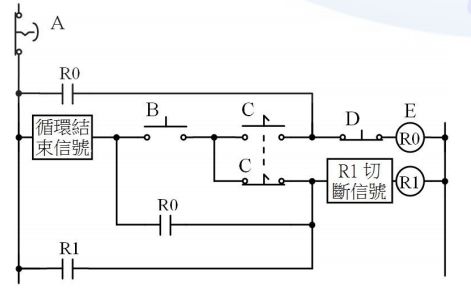

13. 下列各氣壓迴路圖，何者可得左圖之訊號 (A) (B) (C) (D)

14. 下列分度盤傳動組件機構，哪一種精度較高？(A)動力輥輪式(B)蝸桿與蝸輪(C)日內瓦機輪(D)棘輪。

15. 有一游標卡尺，本尺最小刻度為 0.5mm，副尺 12m m 分成 25 等分，則此游標卡尺之最小讀數為 (A)0.02mm(B)0.5mm(C)0.05mm(D)0.1mm。

16. 廢塑膠等廢棄於環境除不易腐化外，若隨一般垃圾進入焚化廠處理，可能產生下列那一種空氣污染物對人體有致癌疑慮？(A)戴奧辛(B)臭氧(C)一氧化碳(D)沼氣。

17. LED 的發光度(A)與逆向電壓成反比(B)與順向電流成反比(C)與順向電流成正比(D)與逆向電壓成正比。

18. 有關液壓油箱的功能，下列敘述何者有誤？(A)儲存系統的液壓油(B)可節省輸入動力的消耗(C)做為壓油清潔、散熱之用(D)做為油壓泵、電動機的固定座。

19. 勞工在何種情況下，雇主得不經預告終止勞動契約？(A)不服指揮對雇主暴力相向者(B)經常遲到早退者(C)非連續曠工但 1 個月內累計達 3 日以上者(D)確定被法院判刑 6 個月以內並諭知緩刑超過 1 年以上者。

20. 石綿最可能引起下列何種疾病？(A)間皮細胞瘤(B)白指症(C)巴金森氏症(D)心臟病。

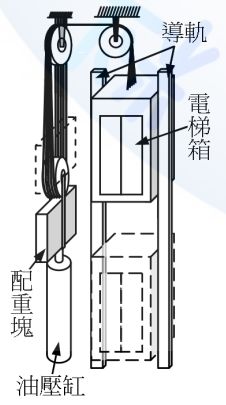

21. 如下圖為高鐵車站某一部乘客使用之油壓電梯的機械結構圖，其電梯箱重量 W₁ =1000kgf、移動距離 S=6m、平均移動時間 t=10sec、承載重量 W₂ =1625kgf；若油壓缸之規格為 140×60，容積效率 1.0，則供給油壓缸的流量 Q 為多少 /min 即足夠？
(A)292(B)277(C)307(D)322。

22. R、S、T 代表電源線而 U、V、W 代表感應電動機線，如 R-U、S-V、T-W 連接為正轉，結線變更仍為正轉其結線為(A)R-W、S-V、T-U(B)R-V、S-U、T-W(C)R-V、S-W、T-U(D)R-U、S-W、TV。

23. 有關再生能源的使用限制，下列何者敘述有誤？(A)風力、太陽能屬間歇性能源，供應不穩定(B)不易受天氣影響(C)設置成本較高(D)需較大的土地面積。

24. 下圖為一台以油壓缸（150×100×5000）透過鋼索驅動之電梯（W=5000 kgf），若電梯箱上升移動速度為 6 m/min，則油壓缸的出力約為多少 kgf？
(A)15000(B)20000(C)5000(D)10000。

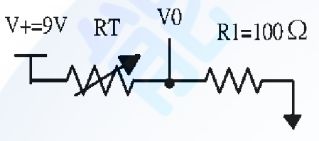

25. 若有一熱敏電阻的電阻與溫度關係為 RT=50+5T，其中 RT 為熱敏電阻的電阻值（單位 Ω），T 為溫度（單位℃）。下圖中，若 Vo 電壓為 3 伏特，此時溫度應為
(A)20 ℃(B)40℃(C)30℃(D)50℃。

26. 下圖將黑色工件「裝入」的動作，是使用
(A)滑下裝入(B)推出裝入(C)挾持裝入(D)落下裝入。

27. 數位示波器之"HORIZONTA L. SEC/DIV"旋鈕是調整(A)輸入波形位置(B)每隔秒數值(C)觸發準位(D)每格電壓值。

28. 散裝機械小零件要進料及姿勢整列，宜採用(A)斜坡滑道(B)倉匣(C)震動送料器(D)輸送帶。

29. 下列何者不是於液壓系統中，發生致動器的出力降低現象可能的因素？(A)液壓泵的壓力上升不良 (B)溢流閥的壓力上升不良(C)外部負荷變動過大(D)致動器的內漏增大。

30. 為使自動站與手工站混合生產，生產線物流方式，宜採用(A)連續性傳送(B)非同步傳送(C)間歇傳送 (D)同步傳送。

31. 蓄壓器功用何者錯誤？(A)可減少系統的油脈動(B)可提高油壓缸的活塞速度(C)可提高油壓缸的出力 (D)可做為系統緊急用油之需。

32. 人機畫面若增加一個監控馬達迴轉圈數，動作位址選擇(A)D1000(B)M1000(C)X0(D)S20 為宜。

33. 彈簧預載之單動氣壓缸直徑為 2cm 且行程 2cm。返回彈簧有 4 kgf/cm 的彈簧係數。使用的氣體壓力是 20 kgf/cm²。當氣壓缸於行程結束端提供給負荷的力量是(A)62.8 kgf(B)109.6 kgf(C)54.8 kgf(D)125.6 kgf。

34. 一個 15°/step 的步進馬達，若依順時針走 60 步，再依逆時針走 10 步，假設它從 0°開始，則最後的位置在(A)順時針 15°(B)順時針 30°(C)逆時針 15° (D)逆時針 30°。

35. 使用表面粗糙度量測儀時，應將工件表面之刀痕方向與探針運動方向呈何種方式放置？(A)放置方式對量測結果沒有影響(B)45°(C)平行(D)垂直。

36. 大樓電梯為了節能及生活便利需求，可設定部分控制功能，下列何者是錯誤或不正確的做法？(A) 電梯設定隔樓層停靠，減少頻繁啟動(B)加感應開關，無人時自動關燈與通風扇(C)電梯馬達加裝變頻控制(D)縮短每次開門/關門的時間。

37. 如下圖所示 X3 接點，一般應使用何指令？
(A)AND (B)LD (C)OR(D)無法書寫。

38. 氣壓式計時器之計時長短，由下列哪一個選項調整之？(A)控制閥(B)蓄氣室(C)止回閥(D)節流閥。

39. 事業招人承攬時，其承攬人就承攬部分負雇主之責任，原事業單位就職業災害補償部分之責任為何？(A)仍應與承攬人負連帶責任(B)視職業災害原因判定是否補償(C)依工程性質決定責任(D)依承攬契約決定責任。

40. 下列何者符合專業人員的職業道德？(A)利用雇主的機具設備私自接單生產(B)盡力維護雇主及客戶的權益(C)未經雇主同意，於上班時間從事私人事務(D)未經顧客同意，任意散佈或利用顧客資料。

41. 16 位元 BCD 值的最大值為何？(A)32767(B)9999(C)65535(D)1024。

42. 工程圖學中，尺寸數字前加 t 表示(A)斜度(B)板厚(C)頂點(D)間隙。

43. 下列那一敘述較適合用來描述冷作加工？(A)工件形狀可大幅度的改變(B)金屬較易氧化，且精度較差(C)工作溫度高於再結晶溫度(D)強度硬度增加，但也增加殘留應力。

44. 一部單軸螺桿滑台用 DC 直流馬達驅動，使滑台做往復之直線運動，若馬達轉速 =1440 rpm、螺桿所需轉矩 =2 N-m、馬達與螺桿間減速機之減速比 i=25、傳動效率=73%，則馬達所需轉矩 Tm =(A)0.08 N-m(B)50 N-m(C)68.5 N-m(D)0.11 N-m。

45. 小明拿到「垃圾強制分類」的宣導海報，標語寫著「分 3 類，好 OK」，標語中的分 3 類是指家戶日常生活中產生的垃圾可以區分哪三類？(A)資源、廚餘、一般垃圾(B)資源、一般廢棄物、事業廢棄物(C)資源、廚餘、事業廢棄物(D)一般廢棄物、事業廢棄物、放射性廢棄物。

46. 有一步進馬達驅動之導螺桿式直線工作平台，若控制脈波頻率不變下將馬達步進角變小，下列敘述何者正確？(A)增加平台之位移解析度(B)增加輸出扭力(C)增加輸出功率(D)增加平台移動速率。

47. 依職業安全衛生法施行細則規定，下列何者非屬特別危害健康之作業？(A)游離輻射作業(B)會計作業(C)粉塵作業(D)噪音作業。

48. 標準的 RS232 串列通訊最大距離是多少 m？(A)5(B)50(C)30(D)15。

49. 若使用後的廢電池未經回收，直接廢棄所含重金屬物質曝露於環境中可能產生那些影響？A.地下水污染、B.對人體產生中毒等不良作用、C.對生物產生重金屬累積及濃縮作用、D .造成優養化(A) BCD(B)ABC(C)ABCD(D)ACD。

50. 有一減速比 e=1/5 之齒輪組帶動一支螺距 p =5mm 之雙線導螺桿，當輸入齒輪轉速 n1 =200rpm 時，導螺桿之螺帽移動速度為多少 mm/m in？(A)100(B)400(C)300(D)200。

51. 為建立良好之公司治理制度，公司內部宜納入何種檢舉人制度？(A)不告不理制度(B)吹哨者（whis t leblower）管道及保護制度(C)非告訴乃論制度(D)告訴乃論制度。

52. 下列何者以夾爪挾持後，當外力可克服工件與治具之間摩擦力，工件仍有 4 個自由度？ (A) (B) (C) (D)

53. 若發生瓦斯外洩之情形，下列處理方法何者錯誤？(A)緩慢地打開門窗，讓瓦斯自然飄散(B)應先關閉瓦斯爐或熱水器等開關(C)開啟電風扇，加強空氣流動(D)在漏氣止住前，應保持警戒，嚴禁煙火。

54. 下列關於政府採購人員之敘述，何者為正確？(A)利用職務關係向廠商借貸(B)不可主動向廠商求取，偶發地收取廠商致贈價值在新臺幣 500 元以下之廣告物、促銷品、紀念品(C)要求廠商提供與採購無關之額外服務(D)利用職務關係媒介親友至廠商處所任職。

55. 運動中的油壓缸若停在端點不動，應檢查(A)流量調整過小(B)PLC 程式是否錯誤(C)壓力設定是否過低(D)PLC 相關接點是否導通。

56. 民眾焚香燒紙錢常會產生那些空氣污染物增加罹癌的機率：A.苯、B.細懸浮微粒()、C.二氧化碳(CO₂)、D.甲烷(CH₄)？(A)AC(B)BC(C)AB(D)CD

57. 有一步進馬達驅動之導螺桿（導程為 5mm）式工作平台，其中馬達輸出軸與導螺桿間配有一轉速比 10:1 之減速齒輪組。若此步進馬達之步進角度為 0.9°，如馬達之控制頻率為 4000pulse/sec，則工作平台移動速度應為多少 mm/sec？(A)1(B)2.5(C)5(D)10。

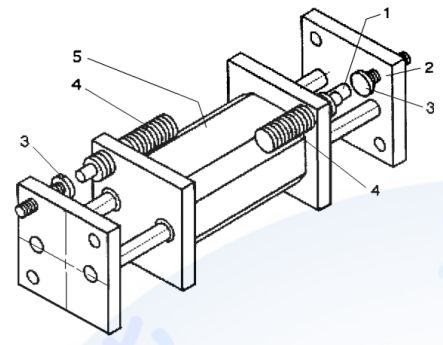

58. 如下圖為一附緩衝器之線性驅動單元。1 為氣壓缸活塞桿，2 為固定支配板，3 為螺紋檔塊，4 為緩衝器，5 為氣壓缸。若氣壓缸做前後運動時，無法到達正確的端點，應調整什麼位置較為迅速？
(A)1 或 2(B)2 和 3(C)4 和 5(D)3 或 4。

59. 若電磁閥斷電後無法立即回位，主要原因是電磁線圈有反電動勢，應加裝下列哪一個選項消除之？(A)二極體(B)電阻(C)電晶體(D)電容。

60. 三相馬達轉向錯誤的原因有可能是(A)電壓不足(B)相位錯誤(C)電流不足(D)欠相。

複選題

複選題：

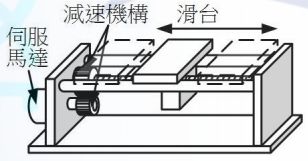

61. 如下圖所示，為伺服馬達驅動滑台機構圖，減速比 i=5、螺桿導程 L=8 ㎜、伺服馬達分解能 Pt=131072 pulse/rev、電子齒輪比，如欲每輸出 1 pulse 滑台要有 2.0μm 移動量，若控制脈波頻率 f，滑台的移動速度 V =30 cm/sec，下列敘述哪些正確？
(A) (B) (C)f=150k pps(Hz)(D)f=200k pps(Hz)。

複選題
62. 在已完成供電與供氣檢查，準備執行程式測試前，必須先檢查下列哪些項目？(A)控制盤位置(B)感測器位置(C)電磁閥位置(D)機構位置。

複選題

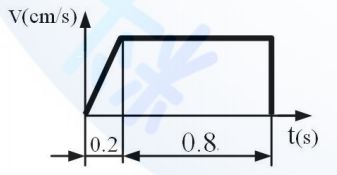

63. 有一單桿雙動氣壓缸在摩擦係數為 0.15 的水平面移動 100 kgf 的物體，移動的距離為 300 mm，移動時間為 1 秒，1 分鐘做 20 次循環，工作壓力為 6 kgf/cm²。若以 20%與 80%的移動時間做等加速度與等速度(如下圖所示)，下列敘述哪些正確？
(A)最大負載：32 kgf(B)最大負載：27 kgf(C)行程末端的衝擊能量：63.6 kgf-cm(D)行程末端的衝擊能量：56.7 kgf-cm。
