111年 - (最新版)04000 配電線路裝修 乙級 工作項目 01：電工專業知識101-156#111053

科目：技檢◆配電線路裝修-乙級 | 年份：111年 | 選擇題數：56 | 申論題數：0

試卷資訊

所屬科目：技檢◆配電線路裝修-乙級

選擇題 (56)

101. 變壓器容量為 100 kVA ，若每日負載有 10 小時 80kW，12 小時為 50k W,負載功率因數為 0.8，則全日總用電量為 (A)100kWh (B)600kWh (C)80 0kWh (D)1400kWh 。
102. 一用戶之設備容量 100kVA ，功率因數為 0.8，需量因數 50%，則該用 戶最大需量為 (A)40kW (B)50kW (C)80kW (D)100kW 。
103. 插座分電盤以 3ø4W 208/120 伏電源供電，A,B,C 相負載分別為 2700V A, 1260VA,1260VA，則 A 相電流為多少安培 (A)10.5 (B)14.5 (C)22.5 (D)4 5 。
104. 插座分電盤以 3ø4W 208/120 伏電源供電，回路 1 負載為 720VA, 則該 回路之電流為多少安培 (A)1.5 (B)3 (C)6 (D)10 。
105. 三相電動機起動電流應不超過下列之限制，否則應使用降壓型操作器。 對於低壓用戶 380 伏供電，每台電動機容量不超過 (A)5 馬力 (B)10 馬力 (C)15 馬力 (D)50 馬力 ，不加限制。
106. 消防泵以 3ø3W 380 伏電源供電，總容量 18.6kW ，功率因數為 0.95， 至低壓配電盤距離 20m ，則該泵電流為 (A)10.25 安培 (B)29.75 安培 (C)5 0.05 安培 (D)100.25 安培 。
107. 工廠之負載有效功率 40 kW ，無效功率 50kVAR，電容器 20kVAR，則 工廠之功率因數為 (A)0.2 (B)0.4 (C)0.8 (D)0.9 。
108. 將三個額定功率各為 l0W、50W、100W 之 l0Ω電阻串聯後，其最大額 定功率為 (A)30W (B)60W (C)110W (D)160W 。
109. RLC 並聯電路中，電壓為 E、電阻為 R、感抗為 XL 、容抗為 X C ，當 XL =XC 時，此電路電流為 (A)電路電流大小會隨著頻率增加而先減後增 (B) 會隨頻率增加而先增後減 (C)會隨著頻率增加而增加 (D)會隨著頻率增加 而減少 。
110. RLC 串聯電路中，線路頻率低於諧振頻率時，電流與頻率之關係為 (A) 電流隨頻率上升而曲線遞增 (B)電流隨頻率上升而曲線遞減 (C)電流增減 與諧振頻率成正比 (D)電流增減與頻率無關 。
111. RLC 並聯電路中，線路頻率高於諧振頻率時 (A)線路呈｢電容性｣，電壓 滯後電流 (B)線路呈｢電容性｣，電壓導前電流 (C)線路呈｢電感性｣，電壓 滯後電流 (D)線路呈｢電感性｣，電壓導前電流 。
112. 某線圈加入直流 100 伏特電壓時，通過電流為 25 安培，加入 100 伏特 交流電壓時，電流為 20 安培，則線圈的電感抗為 (A)2Ω (B)3Ω (C)4Ω (D)5Ω 。

113. RLC 串並聯電路如下圖，R=3Ω，XL =4Ω，X C =2Ω，電流 I L = 4.5∠0° A，則 I R 為
(A)2A (B)4A (C)6A (D)8A 。
114. 一 RL 串聯電路，R＝3Ω、XL ＝4，則此電路之阻抗及功率因數為 (A)5 歐姆、0.6 (B)0.75 歐姆、0.75 (C)17 歐姆、0.8 (D)12 歐姆、0.9 。
115. 有一線圈電感量為 0.1 亨利，接於 100 伏特 50HZ 之電源，則此線圈之 感抗為 (A)3.14 歐姆 (B)6.28 歐姆 (C)15.7 歐姆 (D)31.4 歐姆 。

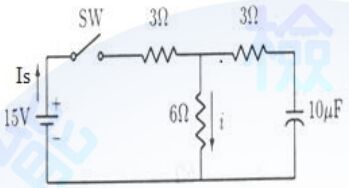

116. 一電路如下圖，當 t=0 時電容電量為 0 庫侖，同時投入(ON )開關 SW， 此時電壓源輸出電流 Is 為
  (A)0A (B)1A (C)3A (D)4A 。
117. RLC 串聯電路，下列敘述何者錯誤? (A)若 XL ＝XC ，則電壓與電流同相 (B)若 XL ＝XC ，則功率因數為 0.5 (C)若 XL ＞XC ，則電路呈電感性 (D)若 XL ＜XC ，則電路呈電容性 。

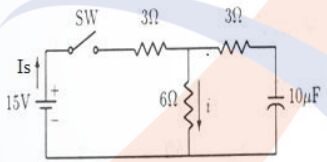

118. 一電路如下圖，在穩態時，6Ω電阻兩端電壓為
(A)2V (B)5V (C)7.5V (D)10V 。
119. RLC 串聯電路在任何頻率下，其總阻抗可以下列何者表示? (A)R+j(XL -X C ) (B)R+j(XL +XC ) (C)R-j(XL -XC ) (D)R-j(XL +XC ) 。
120. 高頻電路中，電感器可視為 (A)短路 (B)斷路 (C)電壓源 (D)電流源 。
121. RLC 串聯電路中，當電源頻率由 0 逐漸增至∞時，電路之電流將 (A)先 增後減 (B)先減後增 (C)逐漸增加 (D)逐漸減少 。
122. 一純電容電路接於 60HZ、110V 之交流電源，自該電源處取得 2.2A 電 流，則該電容器之電容值為 (A)0.02µF (B)50µF (C)53µF (D)0.05µF 。
123. RLC 串聯電路中，若阻抗 XL ＞XC ， 下列敘述何者正確? (A)該電路呈電容 性 (B)該電路電流超前電壓 (C)該電路電壓超前電流 (D)該電路功率因數滯 後 。
124. 一 0.1 亨利之電感線圈與 20 歐姆之電阻串聯，接於 100 伏特、25 赫茲 電源，其阻抗約為 (A)20 歐姆 (B)25 歐姆 (C)32 歐姆 (D)45 歐姆 。

125. 如下圖所示電路，其阻抗為
(A)50Ω電壓導前電流 (B)70Ω電壓導前電流 (C)50Ω電 壓滯後電流 (D)70Ω電壓滯後電流 。

126. 如下圖所示電路，若 XL 由 140Ω起持續增加，則電流 I 之變化為
  (A)增大 (B)減小 (C)先減小後將再增加 (D)先增大後將 再減小 。

127. 如下圖所示電路，若 R 由 30Ω起持續增加，電路之功率因數變化為

(A)增大 (B)先增大後再減小 (C)減小 (D)先減小後再增 加 。
128. 一交流電路在頻率 f 時，將 20Ω電阻和 10Ω電感抗並聯，再將頻率提 升至 2f，此時總電流將會 (A)下降 (B)上升 (C)不一定 (D)不變 。
129. 一單相變壓器額定 60Hz、50kVA、6.6kV/220V，其滿載銅損為 4000 W，鐵損為 1000 W，負載功因 0.9 時，則其滿載效率為 (A)90% (B)90.9 % (C)91.8% (D)97.8% 。
130. 一單相變壓器額定 60Hz、50kVA、6.6kV/220V，其滿載銅損為 4000 W，鐵損為 1000 W，負載功因 0.9 時，則其半載效率為 (A)91.8% (B)88. 2% (C)81.8% (D)90.9% 。
131. 一單相變壓器額定 60Hz、50kVA、6.6kV/220V，其滿載銅損為 4000 W，鐵損為 1000 W，負載功因 0.9 時，負載量為多少時，可產生最大 效率？ (A)22.5 kVA (B)24.5 kVA (C)23.5 kVA (D)25 kVA 。
132. 一單相變壓器額定 60Hz、50kVA、6.6kV/220V，其滿載銅損為 4000 W，鐵損為 1000 W，負載功因 0.9 時，其滿載損失比為 (A)25% (B)400 % (C)28% (D)22.5% 。

133. 一三相電路如下圖，電源相序為 abc，為
  (A)10∠90°A (B)17.3∠90°A (C)10∠60°A (D)17. 3∠60°A 。
複選題
134. 下列敘述哪些正確？ (A)電流由高電位流向低電位 (B)電路之電壓不變， 電流與電路電阻成正比 (C)電路之電壓不變，電流與電路電阻成反比 (D)I ＝E/R 為歐姆定律 。
複選題
135. 下列敘述哪些正確？ (A)電容量的單位為法拉 (B)電容量的大小，與其兩 極板之間介電質的介電係數成正比 (C)電容量的大小，與其兩極板之間 介電質的介電係數成平方正比 (D)電容量的大小，如將兩極板間的距離 加長一倍，則電容量為原來的 1/2 倍 。
複選題
136. 下列敘述哪些正確？ (A)電感量的單位為亨利 (B)兩磁極間的距離若縮短 為原來的一半，則其作用力為原來的 4 倍 (C)單位磁極在磁場中某點的 受力，稱為該點之磁場強度 (D)兩磁極間的距離若縮短為原來的一半， 則其作用力為原來的 2 倍 。
複選題
137. 下列哪些因素會影響電阻值的大小？ (A)導體的材料 (B)導體的截面積 (C) 導體的長度 (D)導體的溫度 。
複選題
138. 並聯電路特性，下列敘述哪些錯誤？ (A)各電阻器之電流相等 (B)電阻器 並聯愈多，總電流愈小 (C)總消耗功率等於各電阻器消耗功率之和 (D)總 電壓等於各電阻器電壓 。
複選題
139. 有關電壓源與電壓表內阻，下列敘述哪些錯誤？ (A)電壓源內阻愈小愈 好；電壓表內阻愈小愈好 (B)電壓源內阻愈小愈好；電壓表內阻愈大愈 好 (C)電壓源內阻愈大愈好；電壓表內阻愈小愈好 (D)電壓源內阻愈大愈 好；電壓表內阻愈大愈好 。
複選題
140. 欲量測負載的電壓及電流，所用儀表之連接，下列敘述哪些錯誤？ (A) 電壓表與負載串聯；電流表與負載串聯 (B)電壓表與負載串聯；電流表 與負載並聯 (C)電壓表與負載並聯；電流表與負載並聯 (D)電壓表與負載 並聯；電流表與負載串聯 。
複選題
141. 有關家庭用電，下列敘述哪些正確？ (A)家庭用電器係以並聯方式連結 (B)使用的電器並聯愈多，則總電流愈大 (C)使用保險絲的連接應與電路 並聯 (D)家庭用電器應適當接地，以免有觸電的危險 。
複選題
142. 下列哪些電器設備無法改善馬達負載之功率因素？ (A)電容器 (B)電感器 (C)電阻器 (D)電導器 。
複選題
143. 有關電位，下列敘述哪些為正確？ (A)具有方向 (B)愈靠近正電荷處電位 愈高 (C)具有大小 (D)與溫度成正比 。
複選題
144. 用三用電表來檢測燈泡是否燒壞，下列敘述哪些錯誤？ (A)用電阻檔測 燈泡的電阻 (B)用電流檔測燈泡的電壓 (C)用直流電壓檔測燈泡的電流 (D) 用交流電壓檔測燈泡的電流 。
複選題

145. 求下圖之 I、V1 及 V2 ＝？

(A)I＝3A (B)I 2 ＝3A (C)V1 ＝24V (D)V2 ＝6V 。
複選題
146. 依據台灣電力公司配電技術手冊「配電電腦圖資制度」，下列配電圖資 哪些正確？ (A)符號 之設備名稱為路燈專用變壓器 (B)符號 之設備名稱 為架空改良式變壓器 (C)符號 之設備名稱為密封型變壓器 (D)符號 之設 備名稱為電壓調整器 。
複選題

147. 依據台灣電力公司配電技術手冊「配電電腦圖資制度」，下列配電圖資 哪些正確？ (A) 表既設管新設穿線 (B) 表在新設管內穿線 (C) 表既設空 管 (D) 表既設管線 。
複選題
148. 對於導體電阻值，下列敘述哪些錯誤？ (A)電阻與長度成正比 (B)電阻與 截面積成正比 (C)電阻與長度無關 (D)電阻與截面積無關 。
複選題
149. RLC 串聯電路中，當發生共振時，下列哪些正確？ (A)電路之電流為最 大 (B)電容抗等於電感抗 (C)電路總阻抗為純電阻特性 (D)電路之電流為最 小 。
複選題
150. 有關交流電，下列敘述哪些正確？ (A)電壓及電流大小及電壓極性、電 流方向均隨時間改變 (B)頻率與週期互為倒數 (C)波峰因數(C.F)＝最大值 /有效值 (D)波峰因數(C.F)＝有效值/平均值 。
複選題
151. 8 歐姆電阻與 6 歐姆電感抗串聯之負載，其阻抗值 Z＝？及功率因數 co sθ＝？ (A)Z＝10Ω (B)Z＝20Ω (C)cosθ＝0.6 (D)cosθ＝0.8 。
複選題
152. 三相變壓器 22.8kV-220/380V，容量為 1000 kVA，負載功率因數為 0. 9，鐵損 3.4kW，銅損 11kW，若每日滿載有 18 小時，1/2 負載 6 小 時，則該變壓器全日 (A)鐵損 3.4kWh (B)鐵損 81.6kWh (C)銅損 11 kWh (D)銅損 214.5 kWh 。
複選題
153. 市售無熔線斷路器依據 CNS 14816-2 標示規格 AC 380V、 3 極、 50/1 00A、65/33kA，下列敘述何者正確 (A)AT 50A (B)AT 100A (C)AF 50A (D) AF 100A 。
複選題

154. 市售無熔線斷路器依據 CNS 14816-2 標示規格 AC 380V、 3 極、 50/10 0A、65/33kA，下列敘述何者正確 (A) 33 kA (B) 65 kA (C) 33 kA (D)  65 kA 。
複選題
155. 電磁開關，下列敘述何者正確 (A)由電磁接觸器及積熱電驛組成 (B)具有 延時動作之特性，無法瞬間啟斷故障流， 只作過載保護 (C)常用於控制 Page 13 of 46 及保護電動機或 600V 以下操作頻繁之場所 (D)常用於控制及保護電動機 或 600V 以上操作頻繁之場所 。
複選題
156. 諧波污染源，下列敘述何者正確 (A)非線性轉換類為主要諧波源 (B)鐵心 激磁類 (C)不對稱負載 (D)對稱負載 。
