111年 - 07400 配電電纜裝修乙級工作項目 07：配電設備#106854

科目：技檢◆配電電纜裝修-乙級 | 年份：111年 | 選擇題數：77 | 申論題數：0

試卷資訊

所屬科目：技檢◆配電電纜裝修-乙級

選擇題 (77)

1. 為防止因現場測試電纜實際電流值大於電表指示值而燒損電流表，每次啟用直流耐壓試驗器時，電流範圍應先設置於何種倍數？ (A)最低倍數檔 (B)1/2 倍數檔 (C)1/3 倍數檔 (D)最高倍數檔。

2. 屋外亭置式三具組變壓器基礎接地裝置應設置接地銅棒 (A)1 支 (B)2 支 (C)3 支 (D)4 支。

3. 地下配電分歧環路常開點應裝設 (A)熔絲鏈開關(FC) (B)40A 限流開關(N X) (C)65A 電力熔絲開關(P.F) (D)地下二路線路開關(LBS) 。

4. 地下配電採雙電源常開式環路型態，一般區域之分歧線負載應在多少安培( A )以下？ (A)5A (B)15A (C)25A (D)50A 。

5. 高樓大廈之地下配電系統以採用下列何種配電方式最可靠？ (A)重點網路型 (B)放射型 (C)常開型 (D)常閉型。

6. 依台電地下配電技術手冊規定銅線遮蔽高壓交連 PE 電纜之彎曲半徑應為電纜外徑之多少倍以上？ (A)2 倍 (B)4 倍 (C)6 倍 (D)8 倍。

7. 新品高壓交連 PE 電纜新設妥，於送電前應實施 (A)出廠試驗 (B)裝置試驗 (C)核驗試驗 (D)維護試驗。

8. 地下配電主環路開關站以裝於何處為宜？ (A)地面 (B)地下 (C)桿上 (D)配電台構架。

9. 一般地下配電線路設計中，與計算電纜之電阻無關者為 (A)線路損失 (B) 壓降 (C)故障電流 (D)系統型態。

10. 亭置式變壓器之熔絲如有燒損，應送製造廠檢修，剖開外殼之後，才能更換之熔絲為 (A)過載保護熔絲 (B)後援型限流熔絲 (C)電力保險絲 (D)熔絲鏈。

11. 地下真空開關上之 25kV 200A 套管井，適合裝置 (A)肘型接地端頭 (B)套管插頭 (C)隔離插頭 (D)插頭封套。

12. 高壓電力保險絲組美國 S&C 公司製附有故障指示器，故障時會凸出指示器之顏色為 (A)白色 (B)黑色 (C)黃色 (D)紅色。

13. 高壓交連 PE 電纜 15kV 及 25kV 500MCM 其構造上不同者為 (A)導體截面積 (B)內半導體厚度 (C)外半導體厚度 (D)絕緣厚度。

14. 配電變壓器高壓線圈端子的符號為 (A)HV 或 H (B)LV 或 X (C)HT (D)LT 。

15. 配電變壓器低壓線圈端子的符號為 (A)HV 或 H (B)LV 或 X (C)HT (D)LT 。

16. 高壓交連 PE 電纜構造中，能使導體與絕緣體間之電力線均勻分佈之部分為 (A)內半導體 (B)外半導體 (C)絕緣體 (D)遮蔽銅線。

17. 高壓交連 PE 電纜構造中，能消除絕緣體表面與鄰近大地間放電現象之部分為 (A)內半導體 (B)外半導體 (C)絕緣體 (D)遮蔽銅線。

18. 高壓交連 PE 電纜絕緣體之材質為 (A)聚乙烯(PE) (B)交連聚乙烯(XLPE) (C)聚丙烯(PP) (D)聚氯乙烯(PVC) 。

19. 高壓電纜直流或交流耐壓試驗時，應加壓於導體與何者之間？ (A)內半導 (B)外半導 (C)遮蔽線 (D)絕緣體。

20. 地下配電 250MCM 低壓電纜的導體截面積約為多少 mm²？ (A)67mm² (B)95mm² (C)125mm² (D)150mm²

21. 地下配電 25kV 級高壓電纜終端接頭的基準絕緣衝擊耐壓(BIL)為 (A)95k V (B)110kV (C)125kV (D)150kV 。

22. 高壓交連 PE 電纜之導體為 (A)半壓縮軟銅絞線 (B)半壓縮硬銅絞線 (C)全壓縮軟銅絞線 (D)全壓縮硬銅絞線。

23. 地下配電 200A 分歧線電源側使用電力保險絲容量為多少安培(A )？ (A)40A (B)65A (C)100A (D)125A 。

24. 11.4kV 地下配電系統應裝置避雷器之額定電壓為 (A)6kV (B)9kV (C)12kV (D)18kV 。

25. 地下配電 25kV 級高壓交連 PE 電纜每軸標準長度為 (A)400 公尺 (B)600 公尺 (C)800 公尺 (D)1000 公尺。

26. 自動負載切換開關(A.T.S)之二回路電源不宜接引之電源為 (A)相同饋線 (B)不同饋線 (C)相同主變 (D)不同主變。

27. 地下配電 25kV 級高壓交連 PE 電纜出廠試驗時，施作基準絕緣衝擊耐壓 (BIL)為以 1.25×50µs 正負波各幾次？ (A)1 次 (B)2 次 (C)3 次 (D)4 次。

28. 地下配電系統 25kV 級開關設備的基準絕緣衝擊耐壓(BIL)為 (A)95kV (B)110kV (C)125kV (D)150kV 。

29. 地下配電高壓電纜頭配件中，附有電容型電壓測試點，可用以測定電路是否帶電者為 (A)終端接頭 (B)套管插頭 (C)肘型端頭 (D)插頭封套。

30. 能檢出深度 0.5 公尺(或以上)隱藏金屬體之儀器為 (A)氧氣測定器 (B)金屬位置探測器 (C)相序計 (D)高壓直流試驗器。

31. 變壓器之接地裝置以 PVC 電線連接除特殊需要者外，一律採用 (A)8mm² (B)14mm² (C)22mm² (D)38mm²

32. 交連 PE 電力電纜正常運轉溫度 90℃，短路溫度為 (A)100℃ (B)130℃ (C)150℃ (D)250℃ 。

33. 為保護人員與設備之安全，配電系統之設備何者不施作接地 (A)變壓器外殼 (B)開關箱 (C)電纜之遮蔽銅線 (D)電纜帶電導體。

34. 地下配電系統，主幹線以不直接供應多少以下之高壓用戶負載為原則？ (A)50A (B)100A (C)150A (D)200A 。

35. 高壓銅電纜芯線應使用 (A)軟銅線 (B)硬銅線 (C)半硬銅線 (D)鍍錫硬銅線。

36. 變壓器的一次及二次線圈繞製的方向相同為 (A)加極性 (B)減極性 (C)中極性 (D)無極性。

37. 變壓器的一次及二次線圈繞製的方向相反為 (A)加極性 (B)減極性 (C)中極性 (D)無極性。

38. 高壓交連 PE 電纜舊電纜重新裝設時，於送電前應實施 (A)出廠試驗 (B)裝置試驗 (C)核驗試驗 (D)維護試驗。

39. 測定變壓器二次側尖峰負載電流，應採用何種儀器？ (A)相序計 (B)低阻計 (C)鉤式電流計 (D)電壓計。

40. 50kVA 單相亭置式變壓器之噪音基準，需為多少分貝以下？ (A)48 分貝 (B)51 分貝 (C)55 分貝 (D)60 分貝。

41. 地下線路四路分歧插頭，其未饋供之回路應 (A)加裝插頭封套 (B)加裝防塵護套 (C)套上塑膠套 (D)塗上保護油。

42. 地下配電保護設備，分歧線原則上採用何種設備保護？ (A)復閉器 (B)區分器 (C)熔絲 (D)分段開關。

43. 地下配電過電流保護設備，保護性熔絲之最大清除時間，需在被保護性熔絲最小熔斷時間之多少％以下？ (A)50％ (B)75％ (C)90％ (D)100％。

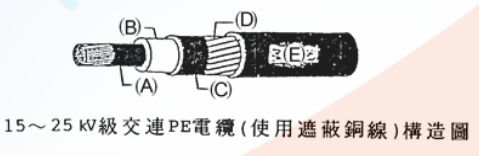

44. 下圖係 15～25kV 級交連 PE 電纜構造圖，圖中 A 為
(A)內半導體 (B)絕緣體 (C)外半導體 (D)外皮。

45. 亭置式變壓器之壓力釋放閥，當變壓器內部壓力達到多少 ps i 或熔絲熔斷時，會自動釋放壓力？ (A)1～2psi (B)3～5psi (C)6～8psi (D)9～11psi 。

46. 25kV 級交連 PE 電纜裝妥送電前之裝置試驗，直流耐壓需加壓 (A)55kV/15 分 (B)78kV/15 分 (C)90kV/15 分 (D)100kV/15 分。

47. 22.8kV 三相四線多重接地系統，其適用電纜之額定電壓為 (A)600kV (B)15kV (C)25kV (D)35kV 。

48. 高壓交連 PE 電纜構造中，何者可作為電纜之突波電壓保護及接地故障電流之回路？ (A)內半導電層 (B)外半導電層 (C)金屬遮蔽層 (D)外皮。

49. 高壓交連 PE 電纜之半導電層分為內半導電層及外半導電層，其主要功用為 (A)防水 (B)使電場在絕緣體內部的分佈均勻 (C)避雷 (D)耐電痕。

50. 交連 PE 電力電纜正常運轉溫度 90℃，緊急運轉溫度為 (A)100℃ (B)110 ℃ (C)120℃ (D)130℃ 。

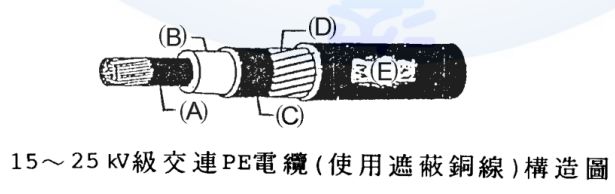

51. 下圖係 15～25kV 級交連 PE 電纜構造圖，圖中 D 為
(A)絕緣體 (B)內外半導體 (C)外半導體 (D)遮蔽銅線兼作中性線。

52. 電力熔絲(PF125E)之裝置位置為 (A)串接於幹線上 (B)靠近幹線開關之分歧線路上 (C)亭置式變壓器前 (D)分歧線路常開點。

53. 開放型(Open type)負載啟斷開關(LBS)以電纜連接時，其底部端子之連接須採用 (A)有載可切型肘型端頭 (B)非有載可切型肘型端頭 (C)屋內終端接頭或屋外終端接頭 (D)免終端處理直接引接。

54. 額定 65E 電力熔絲，可作為負載電流多少安培之高壓用戶保護用 (A)151 ～200A (B)101～150A (C)50～100A (D)31～49A 。

55. 亭置式變壓器面板左下側裝有雙電壓切換開關，如使用於 22.8kV 系統時，應置於多少 kV 之位置？ (A)3.45kV (B)6.9kV (C)13.8kV (D)27.6kV 。

56. 100kVA 單相亭置式變壓器之噪音基準，需為多少分貝以下？ (A)48 分貝 (B)50 分貝 (C)55 分貝 (D)60 分貝。

57. 地下沉水式變壓器附裝之限流熔絲為 (A)負載可切型 (B)負載不可切型 (C)Bay-O-Net 過載型 (D)Bay-O-Net 故障型。

複選題
58. 下列哪些為亭置式變壓器之試驗項目？ (A)絕緣電阻試驗 (B)匝比試驗 (C) 外觀檢查 (D)負載損及無載損試驗。

複選題
59. 亭置式變壓器新品經外觀構造檢查後，應辦理絕緣電阻試驗，合格標準與所用之儀器規格，下列哪些正確？ (A)500V 高阻計測試二次線圈與外殼間 1000MΩ以上 (B)1000V 高阻計測試二次線圈與外殼間須在 2000MΩ 以上 (C)500V 高阻計測試二次線圈與外殼間須在 2000MΩ以上 (D)2000V 高阻計測試二次線圈與外殼間須在 2000 MΩ以上。

複選題
60. 亭置式變壓器實施特性試驗前應先做外觀構造檢查，下列哪些屬外觀構造檢查項目？ (A)外殼及散熱器 (B)絕緣油 (C)匝比 (D)過載熔絲。

複選題
61. 亭置式變壓器之過載保護熔絲負責隔離下列哪種事故型態？ (A)二次線路短路 (B)變壓器一次側層間短路 (C)變壓器二次側層間短路 (D)一次結線對地短路。

複選題
62. 亭置式變壓器面板裝有雙電壓切換開關，選用位置應與系統電壓相配合，下列何者正確？ (A)系統電壓為 11.4 kV 時，應置於 6.9 kV 位置 (B) 系統電壓為 11.4 kV 時，應置於 13.8 kV 位置 (C)系統電壓為 22.8 kV 時，應置於 6.9kV 位置 (D)系統電壓為 22.8 kV 時，應置於 13.8 kV 位置。

複選題
63. 亭置式變壓器二次側引出之低壓電纜回路數及線徑，下列哪些敘述正確？ (A)25kVA 可引出 2/0AWG×2 回路 (B)50kVA 可引出 250MCM×2 回路 (C)100kVA 可引出 250MCM×3 回路 (D)167kVA 可引出 250MCM×4 回路。

複選題
64. 單相地下(沉水式)變壓器二次側電纜引出線數量，下列哪些敘述正確？ (A)25kVA 每只引出 2/0AWG×1 回路 (B)50kVA 每只引出 250MCM×1 回路 (C)100kVA 每只引出 250MCM×3 回路 (D)167kVA 每只引出 250MCM×4 回路。

複選題
65. 低壓交連 PE 電纜 2/0AWG 可使用於下列哪些線路？ (A)輕載幹線 (B)分歧線 (C)接戶線 (D)路燈線。

複選題
66. 亭置式變壓器油面計應依變壓器油位設計，下列標示哪些正確？ (A)L 【最低運轉油位】 (B)N【25℃標準油面線】 (C)H【最高運轉油位】 (D)V H【極高運轉油位】。

複選題
67. 為防意外事故發生，亭置式變壓器操作過載熔絲前，需先施作哪些措施？ (A)清理滴油杯 (B)拉釋壓閥 (C)檢查油面計 (D)清潔肘型端頭。

複選題
68. 下列哪些設備可作為過電流保護？ (A)125E 電力保險絲開關 (B)65E 電力保險絲開關 (C)40Ａ限流熔絲開關 (D)200Ａ限流熔絲開關。

複選題
69. 線路開關除在線路發生事故時，可將故障區段切離系統，讓健全區段轉供復電外，在平時可供線路作那些用途？ (A)分段 (B)連絡 (C)改善功因 (D) 引接。

複選題
70. 電力保險絲開關之配件包括那些？ (A)熔絲鏈 (B)電力保險絲座 (C)電力保險絲 (D)消音器。

複選題
71. 下列之電纜運轉溫度何者正確？ (A)正常連續運轉溫度 90℃ (B)過載運轉溫度 110℃ (C)緊急運轉溫度 130℃ (D)短路溫度 250℃ 。

複選題
72. 電纜之製造採用三層一次連續壓出及乾式加硫處理方式製造，所謂三層是指哪三層？ (A)內半導體 (B)絕緣體 (C)外半導體 (D)外皮。

複選題
73. 亭置式變壓器之過電流保護係採用那些熔絲所構成？ (A)後援型限流熔絲 (B)熔絲鏈 (C)油浸式驅弧型過載保護熔絲 (D)電力熔絲。

複選題
74. 亭置式變壓器之後援型限流熔絲係負責隔離，下列哪種事故型態？ (A)二次線路短路 (B)變壓器一次側層間短路 (C)變壓器二次側層間短路 (D)一次結線對地短路。

複選題
75. 亭置式變壓器之過載保護熔絲規格為 25A 熔絲，可使用於下列哪些場所？ (A)11.4kV 系統容量為 100 kVA 單相變壓器 (B)11.4kV 系統容量為 167 kVA 單相變壓器 (C)22.8kV 系統容量為 100 kVA 單相變壓器 (D)22.8k V 系統容量為 167 kVA 單相變壓器。

複選題
76. 為避免電纜接頭之感應電壓造成人員碰觸接頭發生感電事故，下列何種接頭裝設時應於外半導部份進行有效之接地？ (A)插頭封套 (B)套管插頭 (C)肘型端頭 (D)雙通插頭。

複選題
77. 電纜接頭發生故障經常因下列哪些不當施工造成？ (A)壓接次數不足 (B) 壓接端子每壓一次未旋轉 90 度致生彎曲變形 (C)壓接工具與壓縮鍵選用不當 (D)端子稜角未磨平引起尖端放電。

申論題 (0)
