111年 - 111 高等考試_三級_醫學工程：醫學儀表及測量#109481

一、有位醫療人員將腦波圖儀的電極安裝在病患頭部，測量腦波以便進行睡 眠研究，該醫療人員不慎使用兩種不同形式的電極，其中一種電極阻抗 為 1500Ω，另一種電極阻抗為 4500 Ω；共同接地電極阻抗則為 2500 Ω。 假設此腦波圖儀之輸入阻抗為 10 MΩ與共模拒斥比（CMRR）為 80 dB， 此外流經病患的耦合電力信號位移電流（power line displacement current） 為 300 nA，和病患腦波電壓信號為 10 μV。請計算所造成的共模信號值 和電極阻抗不一致所造成電力干擾信號值，並分別說明是否會對腦波信 號分析有影響。（20 分）

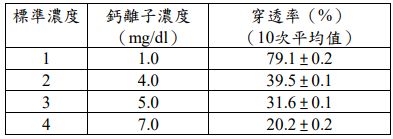

三、有位醫學工程學生應用光學法測量血液中鈣離子濃度，建置系統後使 用 4 種標準濃度加以校正，測量數據如下表所列，請推導出鈣離子濃度 與穿透率百分比的關係式，和穿透率為 50%時的血液中鈣離子濃度。 （20 分）
