112年 - 112 台灣自來水股份有限公司_評價職位人員甄試試題_工程類：電腦繪圖(AutoCad)#126113

1. AutoCAD中，以下何指令繪出之圖元非聚合線？ (A)BOUNDARY (B)POLYGON (C)RECTANG (D)SPLINE

2. AutoCAD標註工具列中， 符號代表的指令是？ (A)線性標註DIMLINEAR (B)對齊式標註DIMALIGNED (C)座標式標註DIMORDINATE (D)連續式標註DIMCONTINUE

3. AutoCAD中，下列何者與Enter鍵之效能相同？ (A)滑鼠左鍵 (B)空白鍵 (C)ESC鍵 (D)滑鼠中鍵

4. AutoCAD中，選取物件過程中要取消選取，應該按住哪個鍵並按一下個別物件或拖曳並 橫跨多個物件即可取消選取物件？ (A)Tab鍵 (B)空白鍵 (C)Shift鍵 (D)Ctrl鍵

5. AutoCAD工具列中， 符號代表的指令是？ (A)ALINE (B)OFFSET (C)MLINE (D)XLINE

6. AutoCAD工具列中， 符號代表的指令是？ (A)STRETCH (B)EXTEND (C)LENGTHEN (D)LINE

7. AutoCAD圖層工具列中， 符號代表的指令是？ (A)變更為目前圖層 (B)符合圖層 (C)圖層隔離 (D)退回前次圖層設定

8. AutoCAD中，圖層設定最理想的應為？ (A)一層一色 (B)一層多色 (C)多層同一色 (D)只需要依照線粗區分圖層顏色

9. AutoCAD幾個建立圖塊的方式中，需要輸入檔案名稱與路徑才可以建立圖塊的指令為？ (A)BLOCK (B)MBLOCK (C)WBLOCK (D)XBLOCK

10. AutoCAD中，欲將檔案內圖元物件縮放至螢幕畫面繪圖區時，要使用下列何種指令？ (A)ZOOM All (B)ZOOM Windows (C)ZOOM Previous (D)ZOOM Extents

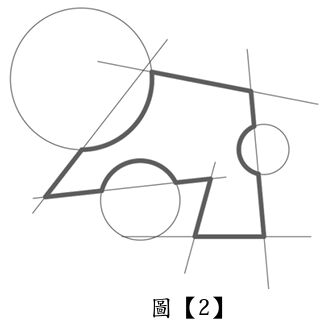

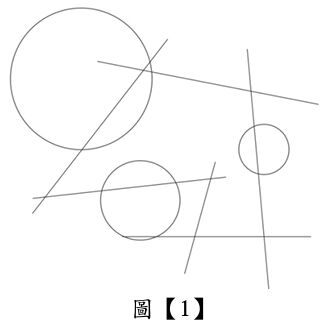

11. AutoCAD中，原圖如圖【1】所示，欲用最短時間建立封閉的聚合線如圖【2】，應使用下列哪一個指令？
(A)LINE (B)SLICE (C)PLINE (D)BOUNDARY

12. AutoCAD修改工具列中， 符號代表的指令是？ (A)FILLET (B)CHAMFER (C)STRETCH (D)SCALE

13. AutoCAD中，若將三鍵式滑鼠之中間鍵設定為平移模式時需進行下列何種變數設定？ (A)MBUTTONPAN並將值設定為1 (B)OPTIONS並將值設定為0 (C)OPTIONS並將值設定為1 (D)MBUTTONPAN並將值設定為0

14. AutoCAD中，假設以公分為繪圖單位進行圖面繪製，欲將完成圖面以比例1:50進行出圖， 圖紙大小為A3，則如圖【3】出圖設定中的出圖比例應設定為？
(A)佈滿圖紙 (B)5 (C)50 (D)500

15. AutoCAD中，下列哪個命令的縮寫可以關閉指令行視窗及顯示指令行視窗？ (A)Ctrl+1 (B)Ctrl+3 (C)Ctrl+6 (D)Ctrl+9

16. AutoCAD中，下列指令何者可將所選外部參考或圖塊參考的顯示裁剪至指定的邊界？ (A)INSERT (B)MINSERT (C)XCLIP (D)XREF

17. AutoCAD中，線型是在副檔名為.lin的一個或多個線型定義檔中定義的，定義實際線型 樣式的字碼以何者表示一點？ (A)A (B)B (C)0 (D)1

18. 通常在AutoCAD繪圖完成後，應優先之工作為？ (A)存檔 (B)出圖 (C)關機 (D)複製

19. AutoCAD的原生檔，最常用來儲存繪圖資料的檔案格式為？ (A).AMG (B).IGES (C).STEP (D).DWG

20. AutoCAD的「RO」指令，其軟體預設為哪一種旋轉方向為正值？ (A)任意 (B)順時針 (C)逆時針 (D)平行方向

21. 若發現視圖中有重複一樣的圖形，使用AutoCAD繪圖時，可輸入何快捷指令以節省繪圖 時間？ (A)M (B)CO (C)TR (D)XL

22. 使用AutoCAD繪圖時，若要將兩交會之直角線修改為圓角，其精簡指令為？ (A)F (B)E (C)S (D)Z

23. 當圖形欲標註圓弧線之弦長時，可使用下列何種標註工具？ (A)(B)(C)(D)

24. AutoCAD哪一個指令，可將直線於同一點斷成兩條線？ (A)ERASE (B)TRIM (C)EXTEND (D)BREAK

25. 使用AutoCAD繪圖時，欲在新位置上產生一個相同的圖形，而原位置的圖形已不存在的 功能是？ (A)陣列 (B)移動 (C)圖塊 (D)複製

26. 使用AutoCAD繪圖時，「SCALE」功能若輸入係數「2」，則選取之物件將如何變化？ (A)縮小 (B)不變 (C)放大 (D)偏移

27. 當圖形大小為10，而尺寸欲標註為50，則標註之比例係數應輸入為？ (A) 0.1 (B) 0.5 (C) 5 (D) 50

28. AutoCAD指令當中，其圖層性質管理員「LAYER」的精簡指令為？ (A)L (B)LEN (C)LE (D)LA

29. AutoCAD圖層性質管理員的線型「Continuous」，是代表？ (A)連續線 (B)虛線 (C)點鏈線 (D)中心線

30. 若兩相互垂直之線段，皆以相同的指定距離「3」建立倒角時，可形成何種之夾角？ (A) 3度 (B) 30度 (C) 90度 (D) 45度

31. AutoCAD的控制鍵中，用來「中斷指令」的是？ (A)ESC鍵 (B)Ctrl鍵 (C)Shift鍵 (D)Alt鍵

32. AutoCAD欲開啟「物件鎖點」選擇模式，可使用哪一項按鍵操作？ (A) Shift +右鍵 (B)Alt +右鍵 (C)Ctrl +左鍵 (D)Fn +左鍵

33. AutoCAD的儲存檔案格式中，常用於與其他非CAD軟體交換檔案的是？ (A).JPG (B).DXF (C).TXT (D).LIN

34. 使用AutoCAD繪圖時，若欲使圖層只能新增繪圖而無法編輯，可將圖層設定為？ (A)凍結 (B)鎖住 (C)透明 (D)唯讀

35. AutoCAD之相對極座標格式，其輸入法為 (A)@角度＞距離 (B)@角度＜距離 (C)@距離＜角度 (D)@距離＞角度

36. AutoCAD中，下列預設功能鍵敘述哪些正確？ (A)F3物件鎖點的開啟或關閉 (B)F8正交模式的開啟或關閉 (C)F9格線顯示的開啟或關閉 (D)F12動態輸入的開啟或關閉

37. AutoCAD中，「OFFSET」指令可完成下列哪些動作設定？ (A)通過 (B)變形 (C)圖層 (D)指定偏移距離

38. AutoCAD中，圓指令CIRCLE可以有下列幾種繪製方法？ (A)兩點 (B)四點 (C)相切、相切、相切 (D)相切、相切、半徑

39. AutoCAD中，使用摯點編輯物件，點擊掣點後可以使用空白鍵(SpaceBar)進行循環切 換哪些功能？ (A)圓角 (B)拉伸 (C)鏡射 (D)比例

40. AutoCAD中，圖層性質管理員指令「LAYER」可設定下列哪些功能？ (A)線型比例 (B)顏色 (C)顯示順序 (D)透明度

41. AutoCAD中，「PURGE」(指令)未使用的具名物件可從目前圖面中移除，這些具名物件 包括哪些？ (A)標註型式 (B)顏色 (C)線型 (D)文字型式

42. AutoCAD中，無法使用圖層管理員的刪除圖層進行刪除的原因為哪些？ (A)圖層0 (B)外部參考從屬圖層 (C)目前圖層 (D)凍結的圖層

43. AutoCAD中，想要編輯某些圖層的繪圖內容，並且想要看到且不編輯到其他圖層的繪圖 內容，則可以使用哪些圖層指令？ (A)關閉 (B)冷凍 (C)鎖護 (D)隔離

44. 下列何者屬於AutoCAD的修改功能？ (A)刪除 (B)拉伸 (C)比例 (D)旋轉

45. AutoCAD之陣列功能，有下列哪些方式？ (A)角度陣列 (B)矩形陣列 (C)路徑陣列 (D)環形陣列

46. AutoCAD之多邊形功能，在輸入邊的數目後，有哪些方式可繪製出指定圖形？ (A)邊緣 (B)外切於圓上 (C)內接於圓內 (D)聚合

47. AutoCAD有下列哪些標註形式？ (A)錐度 (B)角度 (C)弧長 (D)直徑

48. AutoCAD繪圖時常需要畫面縮放，可透過下列哪些操作完成？ (A)滑鼠中間滾輪上下滾動 (B)滑鼠中間滾輪按下拖曳 (C)指令XOOM (D)指令ZOOM

49. AutoCAD欲刪除物件可使用下列哪些方式完成？ (A) ESC鍵 (B) Ctrl鍵 (C) ERA指令 (D) Delete鍵

50. AutoCAD裡，可「執行上一步指令」的控制鍵有哪些？ (A) Enter鍵 (B)空白鍵 (C) Ctrl+J (D) Tab鍵
