二、某綠能工程科技公司於其綠能園區興建小型研發辦公室，其設計目標為提供可彈性使用之研發辦公空間，以及研發產品的展示場所。建築立面同時可作為公司研發之預製帷幕單元的產品展示，能夠不定期的更換。該公司以研發能夠滿足臺灣本土氣候高日照、強風、多雨之條件，具節能永續特色之外牆帷幕單元為其特色產品。（80 分）

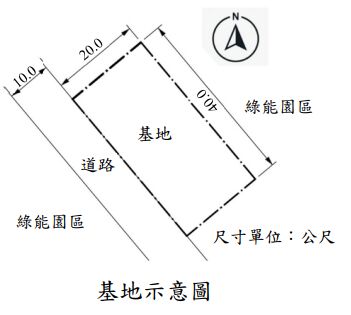

基地概述：位於濱海之綠能園區內某處基地，長方形基地長 40 公尺，寬 20 公尺，西南側為長向，面朝臺灣海峽，距海岸 100 公尺，臨園區 10 公尺道路，請參考右圖。
空間需求：


立面設計：選擇最適當模矩尺寸作立面分割，以能夠安裝公司研發之預製帷幕單元產品為主，單元版片厚度以 25cm 為標準規格，長寬尺寸需以適當模矩規格化，可懸掛於結構系統之外側，並考慮公路運輸的尺寸限制。可外加遮陽及其他裝飾性或功能性構造。

圖面需求：
1.配置圖：以適當比例繪製建築量體與基地環境，標註北向、比例尺、車道、步道、植栽、鋪面，以陰影呈現建築量體的高度。
2.平面圖：選擇適當比例尺繪製地面層與 2 層平面圖。2 層以上平面圖不需繪製，也不予計分。需繪製柱、牆、門窗、樓板、樓電梯、廁所與服務空間的隔間及內部設施。需標註結構網格尺寸、方位及比例尺，若有需要請注意上層樓板投影線、當層樓板挑空區域的標示。
3.立面圖：以適當比例繪製主要朝向之立面圖，須標示預製帷幕單元的分割、外牆開口、門窗、遮陽、屋頂，並標註樓層高度。
4.帷幕單元設計圖：挑選具代表性之一種帷幕單元繪製概念設計圖，以適當比例與圖面標示出帷幕單元外觀完成面材質、開口、遮陽等設計即可，如能繪製剖面圖表現出帷幕單元內部構造尤佳。
