所屬科目：建築圖學
(二)請於透視圖上繪製陰影，太陽位於透視圖面左上角，角度如圖示，陰 影位置範圍以斜線方式表達，建築物體各點陰影並須拉投影線，投影 線以虛線方式表達。 註：本建築物體沿屋脊線前後對稱（圖面繪製尺寸及比例請自訂）

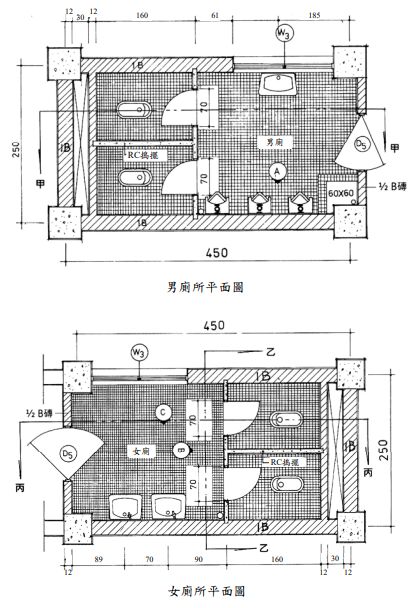

二、請依照下列男廁所平面圖及女廁所平面圖繪製 3 處廁所剖面詳圖，廁所 設置有防水天花板，3 處剖面線如圖示，比例尺請以 1/30 繪製，須標示 尺寸及材料，請依國家標準（CNS）建築製圖符號繪製。（40 分）
