112年 - 112 臺北市市立普通型暨技術型高級中等學校正式教師聯合甄選：模具科#114328

科目：教甄◆模具科 | 年份：112年 | 選擇題數：20 | 申論題數：14

試卷資訊

所屬科目：教甄◆模具科

選擇題 (20)

1. 有關對中碳鋼S45C施工法的敘述，下列何者正確？ (A)淬火可增加鋼材硬度 (B)退火可增加鋼材硬度 (C)冷作結果不改變材料性質 (D)熱鍛可得精緻表面粗糙度

2. 應用模具於常溫下之生產作業，下列何者正確？ (A)選用熱作鋼SKD61材料，製作板金衝剪加工用之沖頭 (B)壓床適用於剪切、衝孔加工 (C)衝床適用於彎曲、抽製加工 (D)採用SKD11材料製作搓牙模板，以進行螺栓牙形之大量生產

3. 鋼鐵組織中出現麻田散體相之敘述，何者正確？ (A)經由擴散過程形成之相 (B)鄰近碳原子之晶格結構受到熱應力影響產生扭曲畸變所致 (C)與材料內部碳含量多寡無關 (D)麻田散體相為面心立方結構

4. 某砂輪規格為WA-60-K-8-V，其中WA是代表下列何者？ (A)製法 (B)粒度 (C)磨料 (D)組織

5. 塊規分四級，在 20℃標準室溫及 50%標準濕度下，AA級(或稱00級)塊規公稱尺寸在25mm以下時，其精度誤差需 (A)小於±0.05μm以內 (B)小於±0.10μm以內 (C)小於±0.20μm以內 (D)小於±0.40μm以內

6. 機械加工的場合中常需要運用許多錐度搭配使用，對於錐度的描述下列何者不正確？ (A)錐度的計算是大小兩端的直徑差與錐度長度的比值 (B)錐形管螺紋的錐度為 (C)美國銑床標準錐度為(D)莫氏錐度共有8個型號，錐度值7號最大

7. 美國機械工程師學會簡稱 (A) AA (B) ASME (C) CNS (D) JIS

8. 鑽孔加工的相關說明，下列何者正確？ (A)鑽大孔時可先鑽一小孔導引，可避免大鑽頭之靜點阻力 (B)鑽深盲孔時，應一次即鑽切到指定深度，以保持加工面的一致 (C)鑽孔失誤而造成偏差與指定中心不同心時，可用圓鼻鏨在偏心順向位置鏨出數條凹槽，再以鑽頭輕壓進刀慢慢修正 (D)鑽削時鑽頭圓周速度如果為定值，則鑽孔直徑與鑽床主軸轉速成正比

9. 有關螺絲攻之敘述，下列何者不正確？ (A)機械用螺旋絲攻不適合鑄鐵等切屑成細碎狀之材料 (B)通孔用第三攻前端有錐度較容易進入孔內 (C)攻螺紋鑽頭直徑=螺絲攻外徑D-2×0.6495P(螺距)×75% (D)攻螺紋鑽頭直徑約為螺絲攻外徑D-P(螺距)

10. 如表一所示，以高速鋼車刀車削一直徑4cm之軟鋼，搭配高速鋼切削速度建議表求出粗車與精車時所需之轉速(rpm)？
(A)粗車N：191rpm、精車N：239rpm (B)粗車N：215rpm、精車N：263rpm (C)粗車N：225rpm、精車N：275rpm (D)粗車N：239rpm、精車N：287rpm

11. 機械業所使用的各式測量工具下列說明何者不正確？ (A)環規適合用於大量生產且快速測定內徑的場合 (B)光學投影機屬於二次元測量儀 (C)組合塊規時由厚而薄堆疊 (D)光學平板是利用光波干涉原理來檢驗工件的平面度

12. 有關螺紋標註內容：L-2N-M20×2-5g6g，下列何者不正確？ (A)左螺紋 (B)雙線螺紋 (C)螺紋外徑20mm (D)外螺紋外徑公差等級5g

13. 有關手弓鋸的鋸切方法，下列敘述何者正確？ (A)工件的鋸切位置，以距離虎鉗的鉗口約5~10mm為宜 (B)安裝鋸條時，鋸齒方向應朝向手弓鋸架的後端 (C)工件快要鋸斷前，要增加鋸切力量，並且加快鋸切速度 (D)鋸切時只須充分利用鋸條的中間部分進行鋸切

14. 下列有關機械材料加工性的敘述，何者不正確？ (A)硬度高或延展性高之材料，其切削性不良 (B)不鏽鋼因切削硬化，可加硫和硒等改善其切削性 (C)鋁之切削易成不連續切屑，宜採用小斜角及低速切削 (D)CNS規格中S30C的切削性優於S50C

15. 塑性加工中的珠擊法是利用高速射出的珠子，以密集的方式撞擊在物件表面上，而此加工方法的特性下列敘述何者不正確？ (A)提高材料的表面硬度和耐磨性 (B)可清潔金屬工件表面的氧化層與加工過程中所產生的毛刺 (C)在金屬表面造成極淺的塑性流動，可增進金屬的抗疲勞強度 (D)撞擊產生壓應力，可用來矯正工件尺寸

16. 有關剖面視圖觀念之敘述，下列何者不正確？ (A)同一機件上有多個剖面時，每個割面都須單獨考量，並在各剖視圖上方加註與割面相同之字母 (B)半剖面為在對稱機件上，作一割面切割物體之1/4，所得之剖視圖 (C)移轉剖面是將某物體的旋轉剖面移出原視圖之外，移轉剖面輪廓線以粗實線表示，割面線可省略 (D)繪製全剖面視圖時，為能清楚描述物體形狀，則虛線是必須省略不畫

17. 順銑的敘述下列何者不正確？ (A)銑刀與工件加工面接觸部位的旋轉切線方向與進刀方向相同 (B)可得到較平滑加工面 (C)切屑過程由厚到薄 (D)可使銑床上進給螺桿與螺母之間的背隙消除

18. 如圖一至圖三，對於幾何公差的敘述何者正確？
(A)圓柱度公差是真直度、真圓度及垂直度三項要素組成的複合公差 (B)圖一中的幾何公差數值0.05之單位為μm (C)圖二中的M表示基準型態的代號 (D)圖三幾何公差符號用於中心點為同心度，用於軸線為同軸度

19. 對於製圖用具的說明下列何者正確？ (A)彈簧圓規主要用來畫直徑6mm以下之小圓 (B)比例分規可以用來畫大小直徑圓 (C)模板的用途可以增快繪圖的速度，並保持工整 (D)一塊30° 60°之直角三角板配合丁字尺可以用來將圓24等分

20. 有一支撐懸臂的斷面表示法，下列何者不正確？ (A)(B)(C)(D)

申論題 (14)

A.

B.

C.

D.

E.

2. 以公制游標卡尺對學生解說原理，並以本尺刻度49mm單位長為範本，以條列方式說明精度0.02mm的游標卡尺原理 (條列步驟取3～4項)。

3. 銑削中碳鋼工件，切削速度25m/min，銑刀每刃進刀量為0.2mm/t，銑刀外徑為75mm，銑刀刃數為10，求每分鐘進刀速度(mm/min)？

(1)複合模

(2)連續沖模

(3)下料

(4)沖孔

(5)沖凹孔

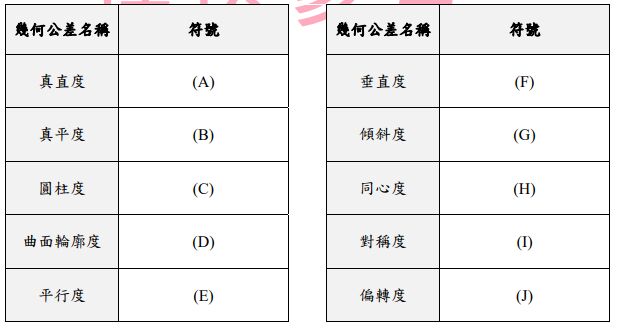

5. 下方表格中各幾何公差名稱所對應之符號為何？請標示英文字母依序作答，徒手繪或工具繪製皆可。

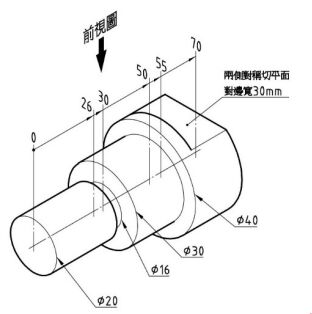

6. 已知一車床加工件的立體圖，如下圖所示。請在答案卷上依指定前視圖方向與參考車削加工方式，繪製前視圖與其它必要的視圖並標註尺寸。＊徒手繪或工具繪製皆可＊
