112年 - 112 臺灣港務股份有限公司_員級_電機：電工機械概要#113998

科目：港務局◆電工機械概要 | 年份：112年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：港務局◆電工機械概要

選擇題 (50)

1. 高壓側與低壓側繞線之圈數比為(A)20(B)200(C) 120(D)110
2.承上題，若測得變壓器低壓側負載端電壓為110V，則高壓側 輸入電壓為(A)24kV(B)22kV(C)120V(D)110V
3.承上題，若測得低壓側負載電壓110V，則變壓器最大可輸出功 率為(A)55kVA(B)60kVA(C)66kVA(D)110kVA
4. 以下何種電動機無法控制電源頻率調變其轉速?(A)鼠籠式轉子 感應機(B)轉子永磁式同步機(C)串激式直流機(D)定子繞 線磁場式同步機
5. 三部12kV/240V之單相變壓器原以Y-Y接法供應三相負載， 改成△-△連接，若輸入線電壓為11kV，則輸出電壓為(A)110V (B)220V(C)127V(D)380V
6. 以下何種變壓器使用時二次側不可以開路?(A)電力變壓器 (B)比流器(CurrentTransformer,CT)(C)比壓器 (PotentialTransformer,PT)(D)自耦變壓器
7. 則同步發電機應為(A)12極(B)15極(C)20 極(D)10極
8.承上題，若要將輸出電源頻率降為20Hz，則原動機轉速應為(A) 120rpm(B)150rpm(C)750rpm(D)300rpm
9. 在交流電力系統中的一個週期中，何時切入連接變壓器的開關， 會產生較小的湧入電流(InrushCurrent)？(A)電壓通過零交 越點附近(B)電壓到達峯值附近(C)電壓上升最快時(D)電壓 下降最快時
10. 一部三相60Hz，4極，100馬力之繞線式轉子感應電動機啟動 時之轉差率(SlipRate)為(A)1(B)0(C)-1(D)略大 於0
11.串激式直流電動機運轉時，若將輸入電源的正負端互換，則(A) 反向旋轉(B)繼續同方向運轉(C)停止運轉(D)加速旋轉
12.輸入線電壓相同時，三相變壓器採用以下何種接法輸出線電壓最低？(A)∆-Y接(B)∆-∆接(C)Y-Y接三相兩線式(D)Y-∆接
13. 以下何種電動機可調整磁場使其運轉時之功率因數為1？(A) 鼠籠式轉子感應電動機(B)繞線磁場式同步電動機(C)串激式 直流電動機(D)外激式直流電動機
14.以下何者不是兩部同步發電機並聯運轉的必要條件(A)功率相 同(B)相序相同(C)頻率相同(D)電壓相同
15. 一部三相60Hz，4極，20馬力之感應電動機，採用Y-∆啟動的 理由是(A)提高啟動電壓(B)提高啟動轉矩(C)降低啟動電流 (D)提高啟動電流
16. 電力系統由多部同步發電機組並聯運轉，形成一龐大電力母線， 共同供應負載需求。若其中一家大型用電戶因故障切離，則可能 發生(A)頻率和電壓均略微升高(B)頻率不變，電壓略微降低 (C)頻率略微降低，電壓略微升高(D)頻率和電壓均略微降低
17. 繞線式轉子感應電動機若連接外部電阻啟動並控制其轉速，則 (A)電阻愈大，轉速愈高(B)電阻愈小，轉速愈高(C)電阻愈 小，啟動轉矩愈高(D)電阻愈大，啟動電流愈大
18.變壓器的電壓調整率為負值，表示(A)絕緣破壞(B)磁芯飽和 (C)輸出電容性負載(D)輸出功率過大
19. 以下關於永磁式無刷同步機的敘述，何者錯誤？(A)轉子為永久 磁鐵(B)可直流供電作為電動機(C)可運轉於發電機模式 (D)無須換向器
20. 以下關於永磁式直流機的敘述，何者錯誤？(A)定子磁場為永磁 磁鐵(B)可直流供電作為電動機(C)可作為發電機輸出直流 電(D)無須換向器
21. 以下關於無刷同步電動機的敘述，何者錯誤？(A)直流磁場必須 採用永久磁鐵(B)電樞繞組必須置於轉子(C)電樞繞組會產 生旋轉磁場(D)可運轉於電能反饋再生剎車(Regeneration Braking)模式
22. 以下關於大型同步發電機的勵磁機(Exciter)的敘述，何者錯 誤？(A)勵磁機與同步發電機同軸運轉(B)勵磁機供應同步發 電機的磁場電流(C)勵磁機大多為直流發電機(D)勵磁機無 須使用電刷
23.三相變壓器採用以下何種接法會產三倍次諧波的問題？(A)∆- Y接(B)∆-∆接(C)具有中性線之Y-Y接(D)無中性線之Y-Y接
24. 下列何者是磁通密度的單位？ (A)安培/米(B)特斯拉 (C)亨利/米2(D)韋伯/安匝
25. 一部串激式直流電動機的轉速為每分鐘764轉，其角速度約為 何？ (A)45rad/s(B)55rad/s (C)80rad/s(D)125rad/s
26. 一部直流複激式電動機輸出25kW的機械功率時，轉速為812 rpm，則此電動機輸出之轉矩約為何？ (A)294Nm(B)277Nm (C)154Nm(D)125Nm
27.一部25mH的電感器通以100安培的直流電流，則此電感器所儲存 的磁能為何？ (A)50焦爾(B)85焦爾 (C)100焦爾(D)125焦爾
28. 變壓器的鐵芯使用很薄的矽鋼片堆疊而成，其主要目的是為了 (A)減少渦流損失(B)減少磁滯損失 (C)增加鐵芯的機械強度(D)轉移鐵磁共振頻率

29. 三部22.8kV/380V、75kVA之單相雙繞組變壓器，連接成如圖一的變壓器組，此種連接方法為
  (A)△-△接法(B)Y-△接法 (C)Y-Y接法(D)V-V接法
30. 兩部25kVA、11.4kV/380V的單相雙繞組變壓器，以V-V連 接組成一個三相變壓器組，此變壓器組的三相總容量約為何? (A)25kVA(B)28.9kVA (C)43.3kVA(D)50kVA
31. 一部11.4kV/380V的單相變壓器，若無載時二次側電壓為395 V，供應功率因數0.8落後的滿載電流時，二次側電壓為380V， 則在此負載條件下，此變壓器的電壓調整率為 (A)2.87％(B)3.95％ (C)4.31％(D)5.06％
32. 實施變壓器的短路試驗，可測得變壓器的 (A)銅損(B)鐵損 (C)雜散損(D)黏性損
33. 下列何者不是理想變壓器的特點？ (A)繞組之電阻為零 (B)磁通完全耦合，沒有漏磁通 (C)繞組所產生的淨磁動勢為無限大 (D)鐵芯的導磁係數為無限大
34. 下列何者不是直流電機電樞繞組的連接方法？ (A)疊繞法(B)波繞法 (C)蛙腿繞法(D)史考特接法

35. 圖二所示之電路為何種直流電機的等效電路？
(A)直流串激式電動機(B)直流並激式電動機 (C)直流他激式電動機(D)直流複激式電動機
36. 以下何者不是改善直流電機「電樞反應」的方法？ (A)加大電樞及磁極之間的氣隙 (B)裝設中間極 (C)裝設補償繞組 (D)適當的移動電刷位置

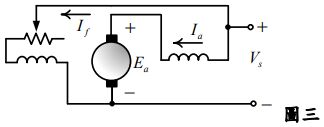

37. 圖三所示之電路為哪一種直流電機的等效電路？
(A)直流串激式電動機 (B)直流並激式電動機 (C)直流長並聯式複激電動機 (D)直流短並聯式複激電動機

38. 直流電機中，補償繞組所通過的電流 (A)等於電樞電流(B)為電樞電流的兩倍 (C)為電樞電流的倍(D)為電樞電流的一半
39. 一部額定10kW的他激式直流發電機，在轉速1000rpm、激磁 電流2.0A時，無載端電壓為500V。若激磁特性為線性，則 此發電機在轉速1200rpm、激磁電流1.5A時，無載端電壓為 (A)450V(B)500V (C)550 V (D) 600 V
40. 操作直流串激式電動機時，下列何者正確？ (A)不可操作於額定供電電壓 (B)不可操作於額定負載 (C)不可操作於無載 (D)不可操作於乾燥的天氣
41. 以下何者不是永磁式直流電動機之特點？ (A)可能會因電樞電流過大，造成去磁的風險 (B)因不需要激磁場繞組，所以體積較小 (C)沒有激磁銅損，故效率高 (D)可藉由調整磁場來控制轉速
42. 水力發電廠與火力發電廠所使用的三相同步發電機，主要差異 為 (A)前者轉速快，發電機極數較多 (B)後者轉速慢，發電機極數較少 (C)前者轉速慢，發電機極數較多 (D)後者轉速快，發電機極數較多
43. 有關三相同步電動機的特性，下列何者錯誤？ (A)無載時轉速較高，滿載時轉速略低 (B)過激時，電流超前 (C)欠激時，電流落後 (D)調整其激磁電流，可使改變電機所吸收的無效功率
44. 關於三相同步電動機的V形曲線，下列何者正確？ (A)各曲線的最低點，代表功率因數為1.0的工作點 (B)橫軸為電樞電流 (C)縱軸為功率因數 (D)每一條曲線對應於一固定的電樞電壓值
45. 一部額定440V、60Hz的三相六極鼠籠式感應電動機，轉速為 1164rpm時，其轉差率約為何? (A)0.02(B)0.03 (C)0.04(D)0.05
46. 三相感應電動機在啟動時之特性，以下何者錯誤？ (A)電流大 (B)轉子電流頻率等於電源頻率 (C)功率因數低 (D)轉差率為零

47. 一部三相感應電動機，△連接時之啟動轉矩為τ1，Y連接時之啟動轉矩為τ2，以下何者正確? (A)(B)(C)τ1 =τ2 (D) τ1 = τ2

48. 下列何者不是三相感應電動機的啟動方法？ (A)Y-△啟動(B)自耦變壓器啟動 (C)固態電壓控制器啟動(D)串聯電容器啟動
49. 一部感應電動機之轉速為1781rpm，轉軸轉矩為20Nm，其輸出之機械功率約為何? (A)3馬力(B)5馬力 (C)7.5馬力(D)10馬力
50. 額定110/220V，50Hz的變壓器，若工作於60Hz時，高壓側的額定電壓可調整為 (A)91.7V(B)110V (C)220V(D)264V
