112年 - 112 臺灣港務股份有限公司_新進從業人員甄試試題_員級_電機 ：電學及輸配電學概要 #114071

科目：港務局◆電學及輸配電學概要 | 年份：112年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：港務局◆電學及輸配電學概要

選擇題 (50)

1. 若電壓與電流產生同相位(線路發生於串聯共振)，則電路特色為 何? (A) 電感性 (B)電容性 (C)電阻性 (D)無法判定
2. 絕緣氣體斷路器(Gas Circuit Breaker, GCB)可利用下列何種 氣體作為絕緣材料? (A) 六氟化硫 (B)氮氣 (C)二氧化碳 (D)空氣
3. 有 關 比 壓 器 (Potential Transformer) 與 比 流 器 (Current Transformer)下列敘述何者為真? (A)比壓器一次側與電路串聯連接 (B)比流器一次側與電路並聯 連接 (C)比壓器二次側不可短路 (D)比流器二次側不可短路
4. 單相輸電線其每條線每公里電感值為2 ൈ 10ିଷH/km，求每線每 公里以頻率 60HZ 的電感值為多少Ω/km? (A)0.120 (B)0.377 (C)0.754 (D)1.508
5.下列何者設備具有啟斷負載電流的能力 (A)斷路器開關 (B)光 電感應器開關(C)限時器開關 (D)隔離器開關
6.為避免量測誤差，電壓表的內電阻應採用何者電阻? (A)低內電阻 (B)中內電阻 (C)高內電阻 (D)無關
7. 三相感應電動機以全電壓啟動時，啟動轉矩為 900 N·m，若 Y- △啟動時，啟動轉矩為何? (A)300 N·m (B)450 N·m (C)900 N·m (D)1800 N·m

8. 關於平衡三相系統中，下列何者是正確? (A)Y 型接法，線電壓等於相電壓 (B)△型接法，線電流等於相 電流 (C)△型接法，線電壓等於 相電壓 (D) Y 型接法，線電 流等於相電流
9. 單相變壓器，一次與二次匝數比為 4：1，滿載時二次側之電壓為105V，已知電壓調整率為 5％，則一次側端電壓約為多少 V ? (A) 25 (B) 105 (C) 441 (D) 662
10. 若將直流電轉換成可變電壓、可變頻率之交流電，此功率轉換器 稱為何者？ (A) 變頻器 (B) 整流器 (C) 直流截波器 (D) 矽控整流器
11. 一條均勻截面積的圓形導線，其電阻值與導線的關係為何？ (A) 長度成正比，截面積成反比(B)長度及截面積成正比(C)長度 及截面積成反比(D)長度成反比，截面積成正比
12. 若三個電阻分別為 R1＝3Ω，R2＝6Ω以及 R3＝9Ω，則三個電阻 並聯後，其電導為多少？ (A)0.611 姆歐 (B)1.222 姆歐 (C)9 姆歐 (D)18 姆歐
13. 兩個相同電阻並聯後，由一理想電壓源供電，此兩電阻共消耗 100W 之功率，若將此兩電阻改為串聯，則兩電阻共消耗多少功 率? (A)25W (B)50W (C)75W (D)100W

14. 設 i1=10sinωt安培，i2=10sin(ωt-60°)安培，則(i1+i2)之有效值為多少安培？ (A)(B) (C) (D)
15. 若 電 壓 與 電 流 方 程 式 分 別 為 v(t)=10sin(100t+20°)V 及 i(t)=5sin(100t－40°)A，則電路之有效功率為何？ (A)12.5W (B)25W (C)37.5W (D)50W
16. 主配電盤上之先期跳脫（Preferential trip）保護裝置，其主 要目的為何？ (A)避免匯流排過熱 (B)避免發電機逆電力 (C)避免發電機燒毀 (D)維持主要負載連續供電
17. 若電感性負載並聯電容器，則其功用為何？ (A) 提高功率因數，但亦增加線路之功率消耗 (B)提高功率，且使得負載端電壓降低 (C)提高功率因數，但增加線路電流 (D) 提高功率因數並可減少線路功率消耗
18.下列何者屬於保護型繼電器？ (A)電磁接觸器 (B)極限開關 (C)定時器 (D)過電流繼電器
19. 當主匯流排喪失電源後，緊急匯流排與主匯流排之間的斷路器應 有何動作？ (A)手動跳脫 (B)維持現狀 (C)自動跳脫 (D)自動閉合
20. 在同步發電機中，下列那兩項的穩定是最能確保電力供電品質穩 定的指標? (A)實功率與虛功率 (B)電壓與電流 (C)相位與相序 (D)電壓與 頻率
21. 下列哪一種啟動方式最適合較中大型(超過 100KW 出力)三相感 應電動機運轉? (A)直接以 Y 型啟動運轉 (B)直接以Δ型啟動運轉 (C)Δ型啟動 再 Y 型運轉 (D)Y 型啟動再Δ型運轉
22.電磁感應定律說明感應電動勢與下列何者較無關係? (A)磁場強度 (B)線圈匝數 (C)磁通變化率 (D)磁體運動速度
23. 若電阻 R=8Ω、電感抗 XL=20Ω、電容抗 XC=14Ω三者串接於110 伏特電源，則電路功率因數為何? (A)0.6 (B)0.8 (C)0.9 (D)1.0
24. 節點電壓法之應用主要是依據下列何者？ (A)歐姆定律 (B)重疊定理 (C)克希荷夫電壓定律 (D)克希荷夫 電流定律

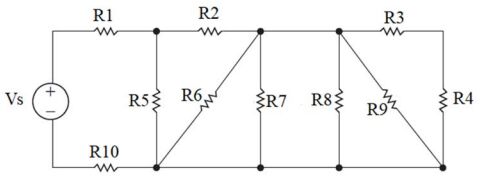

25. 如圖，以下敘述何者正確？
(A)電阻 R1 和電阻 R5 並聯；(B)電阻 R5 和電阻 R6 並聯；(C)電 阻 R6 和電阻 R7 並聯；(D)電阻 R7 和電阻 R8 串聯。
26. 單相交流電源連接電容性負載。電容器兩端的電壓和流經電容器 的電流其相位關係為：(A)電流相位與電壓相位相同；(B)電流相 位落後電壓相位；(C)電壓相位領先電流相位；(D)電壓相位落後 電流相位。

27. 如圖，從 a 和 b 兩個節點往右邊看，整體的等效電感值是多少？
(A) 5 mH；(B) 10 mH；(C) 15 mH；(D) 20 mH。
28. 克希荷夫電壓定理是？ (A)在電路中任一節點(結點)，流入的總 電流等於流出的總電流；(B) 在電路中任一節點(結點)，連接於 其上的元件電壓總合為零；(C) 電路中的任一迴路(封閉路徑)中， 從一點起經一迴路回到此點之總電位升降為零；(D) 電路中的任 一迴路(封閉路徑)中，從一點起經一迴路回到此點之總電流為 零。
29. 在一直流電路中，有個電阻的阻值是 2000 歐姆(Ω)，兩端電壓是 5 伏特(V)，流經它的電流是 2.5 mA。這顆電阻消耗的功率是多少？ (A) 2.5 mW；(B) 5 mW；(C) 10 mW；(D) 12.5 mW。
30. 有一負載電阻，使用 110 伏特直流電壓源時，消耗的功率為 242 瓦特。改用 100 伏特直流電壓源時，消耗功率為多少？ (A) 242 瓦特；(B) 200 瓦特；(C) 220 瓦特；(D) 240 瓦特。

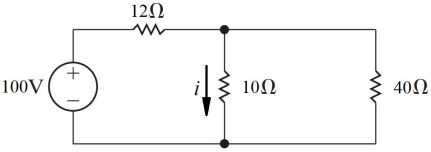

31. 如圖，其中流經 10 歐姆電阻的電流 i 為多少安培？
(A) 5 安培； (B) 4 安培；(C) 2 安培；(D) 1 安培。
32. 一弦波交流電壓源V =150cos(100πt + 60°)伏特，此交流電壓的均方根電壓值為多少？ (A) 86.60 伏特；(B) 96.35 伏特；(C) 106.07 伏特；(D) 116.15 伏特。
33. 關於實功率 P (real power)、虛功率 Q (reactive power)、視在功率 S (apparent power)的敘述，何者正確？ (A) 實功率 P 的單位是 VA ；(B) 虛功率 Q 的單位是 W；(C) 功 率因數(power factor)的定義是 S/P；(D) S2 = P2 +Q2 。

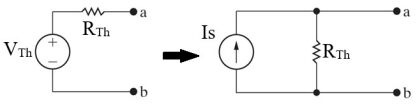

34. 如圖，左邊是戴維寧等效電路，其中戴維寧電壓 VTh 是 100 伏特，戴維寧等效電阻 RTh 是 50 歐姆。將此電路轉換成如右的諾 頓等效電路時，此時的諾頓等效電流源(Is)的大小為多少安培？
(A) 2 安培；(B) 4 安培；(C) 5 安培；(D) 1 安培。

35. 如圖，電流源提供總電流 Is安培，此電流源與兩電阻 R1和 R2兩電阻並聯，以下敘述何者正確？ (A) 流經 R1 和 R2 的電流比為 R2/R1；(B) R1 和 R2的功率比為 R2/R1；(C)兩電阻的兩端的電壓值相等；(D) 以上皆是。
36. 節電電壓法和網目電流法，下列敘述何者錯誤？ (A)網目電流法適用於平面電路；(B) 網目電流法適用於非平面 電路；(C) 節電電壓法適用於平面電路；(D) 節電電壓法適用於非平面電路。
37. 電路分析中的重疊定理(superposition theorem)，應用時下列敘述 何者正確？ (A)含多個獨立電源的線性電路的任何支路的響應(電壓或電流)， 等於每個獨立電源單獨作用時的響應的疊加總和； (B)在所有其 他獨立電壓源處用開路（open circuit）代替； (C)在所有其他獨 立電流源處用短路（short circuit）代替； (D)適用於電壓、電流 和電功率的計算。
38. 關於理想的運算放大器(Operational Amplifier)敘述何者錯誤？ (A)共模拒斥比(CMRR)無限大； (B)輸入阻抗無限大； (C)開迴 路增益(gain)無限大； (D)輸出阻抗無限大。

39. 如圖，一戴維寧等效電路外接一負載 RL。在 VTh和 RTh均不變的條件下，RL和它的功率的說明何者正確？
(A) RL=2RTh 時 RL 的功率最大；(B) RL 的最大功率數值是 (VTh) 2 /(2RTh)；(C) RL=RTh 時RL的功率最大；(D) RL 的最大功率 數值是(VTh) 2 /RTh。
40. 某用戶裝設電燈，50 W 電燈有 8 盞，100 W 電燈 5 盞，以及一台 3.2kW 的變頻冷氣，已知最大需量為 3500 W，則其需量因數為多少？ (A) 117.14%；(B) 91.43%；(C) 85.37%；(D) 78.05%。

41. 一般輸電線路採用三相三線式較單相二線式為經濟。輸送之電力相同時，單相二線式輸送電力 P1 =VI1 cosθ ，三相三線式輸送電 力 。三相三線式經過每條線之電流為單相二線式 的多少？ (A) 173%；(B) 86%；(C) 75%；(D) 57.7%。
42. 輸配電線路依其電壓之高低可分為五級，下列描述何者正確？ (A)低壓(Low voltage)300V 以下電壓； (B)高壓(High voltage) 750~15000V； (C)超高壓(Extra high voltage)15000~250000V； (D)極超高壓(Ultra high voltage)，超過 250000V 以上。
43. 關於集膚效應，交流電通過導線時的現象說明何者錯誤？ (A) 頻率越高時，集膚效應越顯著；(B)導線截面的電流密度越接 近導體中心越大；(C)導線有效截面因此減小；(D)導線的交流有 效電阻值比其直流電阻值為大。
44. 關於鄰近效應(Proximity effect)，在兩平行同向線路中，導線相鄰 太近所造成的影響，說明何者錯誤？ (A)會使兩條導線相鄰之內側電流密度較大；(B)會使兩條導線相 鄰之外側電流密度較小；(C)其有效電阻因此減小，功率損失加 大；(D)鄰近效應大小受頻率高低、線間距離、導線大小及磁導 係數等因素影響。
45. 下列何者不是絕緣礙子特性？ (A)溫度係數大；(B)絕緣電阻大；(C)電介質強度大；(D)介質損 失小。
46. 有一個三相三線式輸電線路作正三角形配置，兩導線之中心距離 為 4 公尺(m)，若線間的電壓為 30 kV，頻率為 60 赫茲(Hz)，則 每條導線至中性點的電壓為多少？ (A) 18321 V；(B) 17321 V ；(C) 16321 V；(D) 15321 V。

47.如圖所示單相三線式配電線，末端各接有 50W 和 80W 的電燈負載。假定配電線之電阻不計，請問各負載的電阻值分別是多少歐姆(Ω)？
(A) 22Ω，1.375Ω；(B) 50Ω，80Ω；(C) 121Ω，75Ω；(D)242Ω， 151.25Ω。
48. 一個三相三線式線路中，其線路負載平衡，假設負載電流為 100 安培( A )，每條線的電阻為 2Ω，電抗為 4Ω，負載端電壓為 2kV， 功率因數為 0.6，則送電端電壓為多少？ (A)3.062 kV；(B) 2.962 kV；(C) 2.862 kV；(D) 2.762 kV。
49. 下列何者不是直流配電的優點？ (A) 直流電動機速率易於控制；(B)擴充不易；(C) 可另外裝置蓄 電池備用，確保供電的連續性及可靠性；(D)尖峰負載時由蓄電 池擔任，發電容量可減低。

50.
如圖所示單相三線式配電線，末端各接有 50W 和 80W 的電燈負載。假定配電線之電阻不計，當中性線發生斷線事故，請問各負載端的電壓分別是多少伏特(V)？ (A) 207.06V，19.94V；(B) 100V，120V；(C) 135.38V，84.62V； (D) 110V，110V。

申論題 (0)
